氟硅酸储罐专用液位计概述：
氟硅酸储罐专用液位计是本公司引进美国技术所生产的液位测量仪表。它可用于检测各种塔、罐、槽、球形容器和锅炉等设备的介质液位。该系列磁翻柱液位计可以在高密封、防泄漏和高压、高温、腐蚀条件下进行液位测量，具有安全可靠的特点。它弥补了玻璃板(管)式液位计指示不清晰、易破碎等不足，不受高、低温度剧变的影响，不需多组液位计组合。全过程测量无盲区，显示醒目、读数直观、且测量范围大。带荧光粉的红白翻柱便于夜间观察，特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管、板式液位计具有更高的可靠性、安全性、先进性、实用性。该系列侧装式磁翻柱液位计适用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
氟硅酸储罐专用液位计型号;
1.UHZ—99A系列侧装式磁翻柱液位计的较显著特点是液体介质与指示器完全隔离、所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界面的上、下限液位报警、控制或联锁。产品种类齐全：标准型、中温中压型、中温高压型、高温中压型、高温高压型、低温防霜型、液化石油气专用型、防腐型（PP/PVC/ABS/不锈钢内衬PTFE）、蒸汽夹套加热型、真空夹套型、蒸汽加真空夹套型、高粘度介质型、食品专用型。
开关类型：记忆干簧、非记忆干簧、记忆型磁驱动微动开关
远传装置：干簧管分辨率5mm、10mm、15mm;导波雷达3mm;磁致伸缩0.5mm
2.UHZ-99B系列顶装式（底装式UHZ-99D）磁翻柱液位计,较显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全、可靠耐用,而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警、控制或联锁；配上静压式液位变送器或干簧-电阻式液位变送器，可将液位、界位信号转换成4～20mADC标准信号，实现远距离指示、检测、记录与控制。
3.UHZ-99C侧装式浮标翻柱液位计适用于石油化工系统中储有腐蚀性介质的槽、罐等平底、锥盖、拱顶容器的液位测量，特别适用于重油、焦油、原油、树脂等高粘度物料的液位检测。该液位计不仅指示清晰、观察方便、若再配上我厂生产的UHZ-99Q系列液位变送器，UQK-C系列液位控制开关、UQK-A系列液位报警开关,可方便地实现远距离液位指示、检测、记录、控制和报警。
氟硅酸储罐专用液位计工作原理
液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时带动浮球，并通过与之相连的连杆上、下的*磁钢，经磁耦合传递到现场指示器，当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位指示.
氟硅酸储罐专用液位计特点
●翻柱外壳采用聚酯及高温陶瓷，不褪色、耐高温。
●适合容器内液体介质的液位、界面的测量。除现场指示外，还可配远传变送器、报警开关、控制开关，检测功能齐全。
●指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。
●测量范围大，不受贮槽高度限制。
●指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。
●结构简单，安装方便，维护费用低。
●耐腐蚀、无需电源、防爆性能好。
●翻柱磁钢采用永不退磁的进口材料，可在高温、高压情况下长期可靠运行。
●测量范围300～15000mm
●准确度：±10mm，±20mm
●翻柱直径：9mm,16mm
●工作压力：≤4.0MPa(4.0MPa以上可另行设计)防腐型≤1.0MPa
●介质密度：≥0.45g/cm3
●介质密度差≥0.15g/cm3(测量界位)
●介质温度：-20～+250℃(特殊要求要达450℃)
●介质粘度：≤0.4Pa?S，对于粘度大的介质或温度低时易结晶的介质，可根据用户要求选用加热型夹套式液位计。
●环境振动：频率≤25Hz，振幅≤0.5mm
●跟随速度：≤0.08m/s
●本厂出厂连接法兰尺寸：DN20，PN0.6(公制管)，也可根据用户要求订做。
●远传配套仪表的主要技术参数请参阅本样本中有关内容。
●如有特殊要求可在订货时商洽。

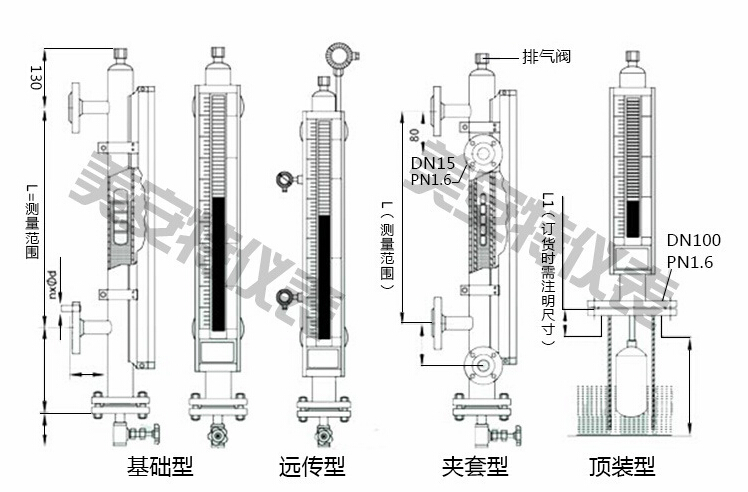

氟硅酸储罐专用液位计结构及工作原理
1、基本型
根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的*磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
2、电远传
在浮子液位计上安装变送器，通过浮子上下移动，经磁耦合作用使导杆内测量元件依次动作，获得电阻信号变化，转换成0～10mA或4～20mA的标准信号输出，与显示仪表或计算机连接，达到远传目的。
3、上下限开关输出
在液位计立管上由用户设定上、下限位置安装控制器，控制器内带有自保持作用的舌簧开关，利用磁性浮子随液位移动使簧片开关动作时，实现报警或限位控制。
系统构成及接线
1、上下限开关输出
由具有自保持作用的舌簧开关和转换器组成，舌簧开关和转换器分别安装于现场和控制室，由转换器提供三对触点开关。
2、电远传
由测量单元和变送单元两部分组成。
3、本安防爆
a 带本安防爆，上、下限开关输出型
防爆开关由舌簧开关和带继电器触点的安全栅组成，可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
b 带本安防爆远传型
适合使用于∏类电气设备(工厂用)、C级气体，*表面温度组别T4(135℃)。(图四)
c 使用注意事项
①变送器外壳设有外接地，用户使用时必须可靠接地。
②安全栅的使用应遵守有关使用说明内容。
③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆，芯线截面积＞0.5m，电缆允许分布电容为0.8μF。
氟硅酸储罐专用液位计技术参数
