二氧化碳液位计

产品说明:

二氧化碳液位计规格可按照客户实际情况定制,支持:二氧化碳液位计非标定制

产品概述:

二氧化碳液位计概述: 二氧化碳液位计广泛应用于石油、化工、化肥、制药、电厂、造纸厂、冶炼厂、船舶和锅炉等行业。可应用于有腐蚀、有毒、易燃、易爆等场合的大型贮槽、球罐

温馨提示:本产品(二氧化碳液位计)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情


二氧化碳液位计概述:
        二氧化碳液位计广泛应用于石油、化工、化肥、制药、电厂、造纸厂、冶炼厂、船舶和锅炉等行业。可应用于有腐蚀、有毒、易燃、易爆等场合的大型贮槽、球罐等容器。

二氧化碳液位计工作原理
UHZ型磁浮子液位计是由基本型,液位*及液位变送器三部分组成。液位计是按阿基米德定律和磁耦合原理制造而成,当测量管内的浮子随液位的变化而上下移动时,通过磁耦合作用,驱动显示器内的翻板转动,清晰的指示液位的高度,从而达到测量液位的目的。液位*是根据磁钢的特性,带动*内干簧管,使其闭合或断开,使*按液位计设定值动作,而达到液位的极限报警和控制。
液位变送器由内浮子的磁钢吸合变送器内的干黄管将其液位的变化转换成4~20mADC标准电流信号,实现远距离控制或显示。

二氧化碳液位计特点
n  结构简单、坚固牢靠、无需专门维护
n  既能现场显示,又能远距离传送液位信号
n  实现报警和自动控制
n  可将液位的变化转换成电流信号
n  使用极限开关来实现上下限的控制
n  具有耐压高温、泄漏点少、液位显示明显
n  可选不同接液材质,适用于大多数腐蚀性液体
翻板工作无需电源,也能显示液位变化和报警。

二氧化碳液位计有关参数选用
防腐型材料
代号 名称 适用范围
PVC 聚氯乙烯 水、污水、轻微的腐蚀液体
PP 聚丙烯 耐酸、碱、油脂、油和油剂
PE 聚乙烯 耐烯酸、碱、酒精、汽油溶剂
PTEE 聚四氟乙烯 耐所有化学品
PVDF 聚偏氟乙烯 耐油和油脂、酸碱溶剂
PUR 聚氨脂 耐燃料、热油和油的液体
PA 聚酰胺 耐油、油脂溶剂
国内外常用不锈钢材料对照表(表2)
中国 美国 德国 日本
1Cr18Ni9Ti 321 1.4783 SUS32
0Cr18Ni2Mo2Ti 316 1.4571
0Cr17Ni12Mo2 316 1.4401 SUS316L
0Cr17Ni14Mo2 316L 1.4435 SUS316
0Cr18Ni9 304 1.4301 SUS304
液体介质密度与沉筒距对照表(表3)
液体介质密度 沉筒距 常用液体介质
0.45~0.60 450~600 液化石油气、液氨
0.61~0.74 300~500 汽油、丁二烯
0.75~0.85 250~300 甲醇、轻油、二甲苯
0.86~0.99 220~250 丙醇、啤酒
1.00~1.10 200~220 水、醋酸
1.11~1.25 170~200 盐酸、焦油
1.26~1.39 160~170 液碱、20%稀硫酸
1.40~1.59 150~160 液氯、氯仿、浓硫酸
1.60~2.00 120~150 氟油、98%硫酸

二氧化碳液位计结构及工作原理
    1、基本型

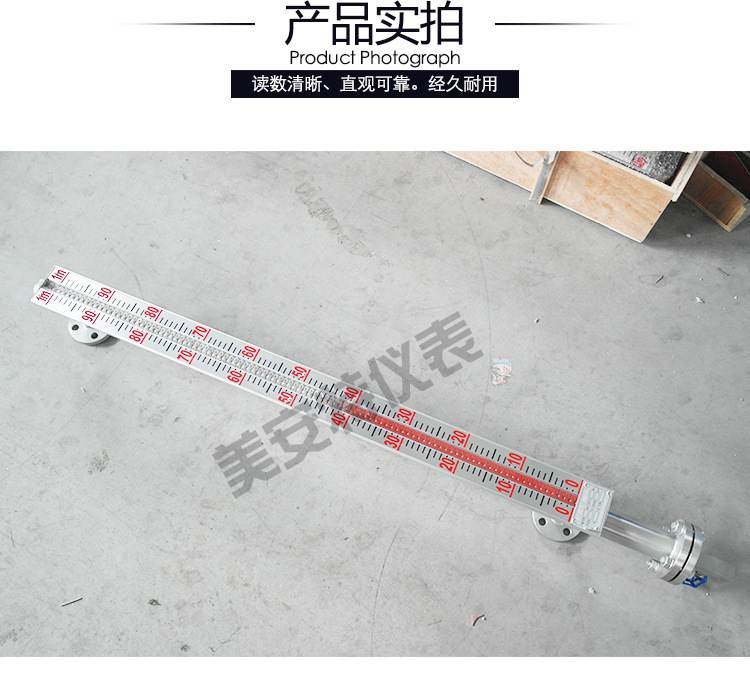

    根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的*磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。
    2、电远传
    在浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。
    3、上下限开关输出
    在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌簧开关,利用磁性浮子随液位移动使簧片开关动作时,实现报警或限位控制。
二氧化碳液位计系统构成及接线
    1、上下限开关输出
    由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
    2、电远传
    由测量单元和变送单元两部分组成。
    3、本安防爆
    a 带本安防爆,上、下限开关输出型
    防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
    b 带本安防爆远传型
    适合使用于∏类电气设备(工厂用)、C级气体,*表面温度组别T4(135℃)。(图四)
    c 使用注意事项
    ①变送器外壳设有外接地,用户使用时必须可靠接地。
    ②安全栅的使用应遵守有关使用说明内容。
    ③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5m,电缆允许分布电容为0.8μF。

二氧化碳液位计主要技术参数
正常工作条件:
环境温度:-20~80℃;
相对湿度:5%~100%(包括直接湿);
环境压力:86kPa~108 kPa;
测量范围:0~12米;
显示精度:±10mm;
介质压力:1.0、2.5、4.0、6.4、10.0、16.0MPa;
介质温度:-40~450℃(类型可选);
介质密度:≥.0.5g/cm3;
介质粘度: ≤0.05Pa·S;
液材质:不锈钢、PVC、Ti等;
过程连接:按用户所需,有多种选择;
报警开关
触点容量:AC220V 0.2A/110V 0.*;
输出形式:常开或常闭信号;
电气寿命:>10万次;
极限负载电流:1A(部分型号);
*接触电阻:150mΩ。
变送输出模块
输出信号:4~20mA/ HART;
负载电阻:500Ω(在24VDC供电时);
供电电源:DC24V、50mA;
环境温度:-40~60℃;
精度:测量范围(m):0~0.5;0.5~2;>2;
      基本误差:±2%;±1.5%;±1%;
      出 线 口:M20×1.5(内);
防爆形式:隔爆型 Ex dⅡCT6 、本安型 Ex iaⅡCT6。
注:仪表可以现场清晰显示,也可以通过数字显示仪表显示(同时可以设定报警点,以及输出4~20mA电信号)。
