导热油储罐专用液位计

产品说明:

导热油储罐专用液位计规格可按照客户实际情况定制,支持:导热油储罐专用液位计非标定制

产品概述:

这是用于测量水箱内水平的所有仪器中较简单的。仪表有一个长的管状圆柱,它从罐的顶部延伸到底部,通常是圆形的横截面。罐在顶部和底部具有开口,以延伸到圆形长管的连接。由于面板显示材料通常由玻···

温馨提示:本产品(导热油储罐专用液位计)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情
这是用于测量水箱内水平的所有仪器中较简单的。仪表有一个长的管状圆柱,它从罐的顶部延伸到底部,通常是圆形的横截面。罐在顶部和底部具有开口,以延伸到圆形长管的连接。
由于面板显示材料通常由玻璃制成,因此非常脆弱,应小心处理。有些储罐也可能配有塑料量规。塑料量规的主要缺点是它们不耐热并且可能很快变色。

导热油储罐专用液位计概述:
导热油储罐专用液位计是可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区,显示醒目,读数直观,且测量范围大,配上液位报警、控制开关,可实现液位或界位的上、下限报警和控制,配上LB型液位变送器,可将液位、界位信号转换成二线制4~20mADC标准信号,实现远距离检测、指示、记录与控制。

导热油储罐专用液位计详细说明
  适用于各种容器的介质液位测量;红绿显示鲜艳,显示亮度高,可视距离远,标尺清晰,显示角度大,是旧式液位计的换代产品,广泛应用于电力,冶金,石油,化工,环保,船舶,建筑等行业各种塔,罐和锅炉设备的液位测量和控制
  液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的*磁钢通过磁耦合传递到现场指示器,驱动红白翻柱转180°,当液位上升时,翻柱由白色转为红色,当液位下降时翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。

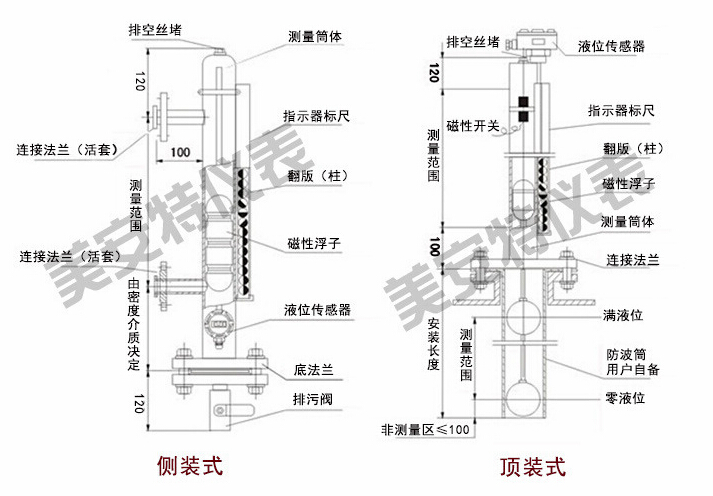

导热油储罐专用液位计工作原理与结构
    导热油储罐专用液位计是根据磁极耦合原理、阿基米德(浮力定律)等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。在此基础上,不断扩大其使用范围,延伸出多种类型的产品,在检测液位的同时我们赋予它们更多的实用功能。
    该类型的仪表都有一个容纳浮球的腔体(称为主体管或外壳),腔体通过法兰或其他接口与容器组成一个连通器。这样,仪表的腔体内的液面与容器内的液面是相同高度的,所以腔体内的浮球会随着容器内液面的升降而升降;这时候我们并不能看到液位,所以我们在腔体的外面装了一个翻柱显示器,因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢,它与浮球随液面升降时,它的磁性透过外壳传递给翻柱显示器,推动磁翻柱翻转180°;由于磁翻柱是有红、白两个半圆柱合成的圆柱体,所以翻转180°后朝向翻柱显示器外的会改变颜色(液面以下红色、以上白色),两色交界处即是液面的高度。
    为了扩大它的使用范围,还可以根据相关标准及要求增加液位变送装置,以输出多种电信号(如:电阻信号、电压信号、或者电流信号)。其中,4~20mA电流信号是比较常用的一种。比如:在监测液位的同时磁控开关信号可用于对液位进行控制或报警;在翻柱液位计的基础上增加了 4~20mA 变送传感器,在现场监测液位的同时,将液位的变化通过变送传感器、线缆及仪表传到控制室,实现远程监测和控制。

导热油储罐专用液位计特点
●翻柱外壳采用聚酯及高温陶瓷,不褪色、耐高温。
●适合容器内液体介质的液位、界面的测量。除现场指示外,还可配远传变送器、报警开关、控制开关,检测功能齐全。
●指示新颖,读数直观、醒目,观察指示器的方向可根据用户需要改变角度。
●测量范围大,不受贮槽高度限制。
●指示机构与被测介质完全隔离,因而密封性好,可靠性高,使用安全。
●结构简单,安装方便,维护费用低。
●耐腐蚀、无需电源、防爆性能好。
●翻柱磁钢采用永不退磁的进口材料,可在高温、高压情况下长期可靠运行。
●测量范围300~15000mm
●准确度:±10mm,±20mm
●翻柱直径:9mm,16mm
●工作压力:≤4.0MPa(4.0MPa以上可另行设计)防腐型≤1.0MPa
●介质密度:≥0.45g/cm3
●介质密度差≥0.15g/cm3(测量界位)
●介质温度:-20~+250℃(特殊要求要达450℃)
●介质粘度:≤0.4Pa?S,对于粘度大的介质或温度低时易结晶的介质,可根据用户要求选用加热型夹套式液位计。
●环境振动:频率≤25Hz,振幅≤0.5mm
●跟随速度:≤0.08m/s
●本厂出厂连接法兰尺寸:DN20,PN0.6(公制管),也可根据用户要求订做。
●远传配套仪表的主要技术参数请参阅本样本中有关内容。
●如有特殊要求可在订货时商洽。

导热油储罐专用液位计有关参数选用
防腐型材料
代号 名称 适用范围
PVC 聚氯乙烯 水、污水、轻微的腐蚀液体
PP 聚丙烯 耐酸、碱、油脂、油和油剂
PE 聚乙烯 耐烯酸、碱、酒精、汽油溶剂
PTEE 聚四氟乙烯 耐所有化学品
PVDF 聚偏氟乙烯 耐油和油脂、酸碱溶剂
PUR 聚氨脂 耐燃料、热油和油的液体
PA 聚酰胺 耐油、油脂溶剂
国内外常用不锈钢材料对照表
中国 美国 德国 日本
1Cr18Ni9Ti 321 1.4783 SUS32
0Cr18Ni2Mo2Ti 316 1.4571
0Cr17Ni12Mo2 316 1.4401 SUS316L
0Cr17Ni14Mo2 316L 1.4435 SUS316
0Cr18Ni9 304 1.4301 SUS304
液体介质密度与沉筒距对照表
液体介质密度 沉筒距 常用液体介质
0.45~0.60 450~600 液化石油气、液氨
0.61~0.74 300~500 汽油、丁二烯
0.75~0.85 250~300 甲醇、轻油、二甲苯
0.86~0.99 220~250 丙醇、啤酒
1.00~1.10 200~220 水、醋酸
1.11~1.25 170~200 盐酸、焦油
1.26~1.39 160~170 液碱、20%稀硫酸
1.40~1.59 150~160 液氯、氯仿、浓硫酸
1.60~2.00 120~150 氟油、98%硫酸

导热油储罐专用液位计主要技术指标
●测量范围:500~8000mm (其中侧装式:300~15000mm,顶(底)装式:300~5000mm)
●精 确 度:±10mm  ±200mm(高温型)
●工作压力:≤2.5MPa(普通型)
           ≤10.0MPa(高压型)
           ≤32.0MPa(超高压型)
           ≤2.5MPa(防腐型)
●介质密度:0.45~2g/cm3
●介质密度差:≥0.15g/cm3(测量界位)
●介质温度:-80℃~+450℃
●介质粘度:≤0.4Pa.s,对于粘度大的介质或温度低时易结晶的介质,可根据用户要求选用加热夹套式液位计。
●环境振动:频率≤25HZ,振幅≤0.5mm
●接口法兰:采用化工部1997年*颁发的HG20592~20635-97法兰标准。
             如用户需采用其他标准(如GB、ANSI、DIN等标准)可根据用户需要设计.
