白酒磁翻板液位计

产品说明:

白酒磁翻板液位计规格可按照客户实际情况定制,支持:白酒磁翻板液位计非标定制

产品概述:

白酒磁翻板液位计概述: 白酒磁翻板液位计是根据磁极耦合原理、阿基米德(浮力定律)等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。在此基础上,不

温馨提示:本产品(白酒磁翻板液位计)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情



白酒磁翻板液位计概述:
       白酒磁翻板液位计是根据磁极耦合原理、阿基米德(浮力定律)等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。在此基础上,不断扩大其使用范围,延伸出多种类型的产品,在检测液位的同时我们赋予它们更多的实用功能。

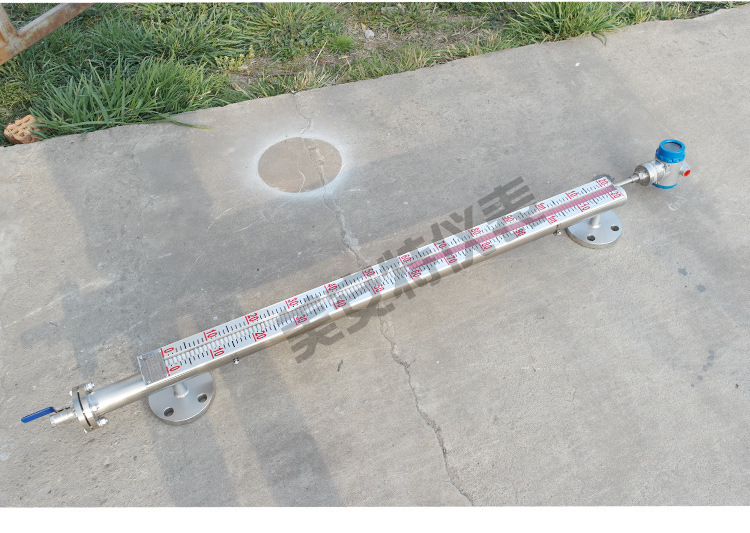

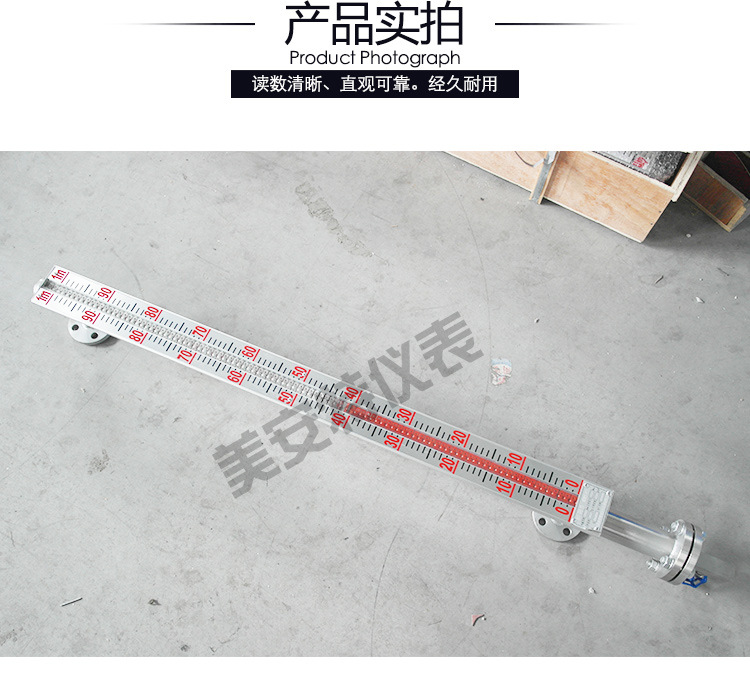

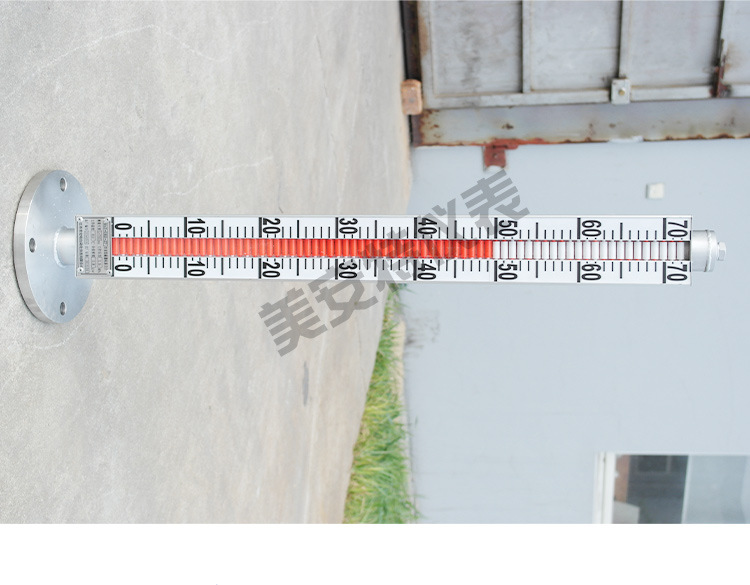

      该类型的仪表都有一个容纳浮球的腔体(称为主体管或外壳),腔体通过法兰或其他接口与容器组成一个连通器。这样,仪表的腔体内的液面与容器内的液面是相同高度的,所以腔体内的浮球会随着容器内液面的升降而升降;这时候我们并不能看到液位,所以我们在腔体的外面装了一个翻柱显示器,因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢,它与浮球随液面升降时,它的磁性透过外壳传递给翻柱显示器,推动磁翻柱翻转180°;由于磁翻柱是有红、白两个半圆柱合成的圆柱体,所以翻转180°后朝向翻柱显示器外的会改变颜色(液面以下红色、以上白色),两色交界处即是液面的高度。
     为了扩大它的使用范围,还可以根据相关标准及要求增加液位变送装置,以输出多种电信号(如:电阻信号、电压信号、或者电流信号)。其中,4~20mA电流信号是比较常用的一种。比如:在监测液位的同时磁控开关信号可用于对液位进行控制或报警;在翻柱液位计的基础上增加了 4~20mA 变送传感器,在现场监测液位的同时,将液位的变化通过变送传感器、线缆及仪表传到控制室,实现远程监测和控制。

白酒磁翻板液位计技术参数:

测量范围:300~12500mm

精确度:指示±10mm

测量原理:浮力原理、磁耦合传感技术 塑料磁翻板液位计

测量介质:各种液体及腐蚀、易燃易爆液体介质

输出形式:现场显示、报警、变送器输出

工作压力:≤6.3Mpa

介质温度:≤450℃

介质密度:≥0.45g/cm3

介质粘度:≤0.15pa?s

防爆等级:Exd Ⅱ 6

防护等级:IP66

材质:各种牌号不锈钢、PVC等

连接方式:法兰DN20、DN25(松套)

安装方式:侧装


白酒磁翻板液位计安装与维护

1、液位计安装必须垂直,以保证浮球组件在主体管内上下运动自如。

2、液位计主体周围不容许有导磁体靠近否则直接影响液位计工F确工作。

3、液位计安装完毕后,需要用磁钢进行校正对翻柱导引一次使零位以下显示红色,零位以上显示白色。 4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管,避免液体介质带着浮球组件急速上升,而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。

5、因运输过程中为了不使浮球组件损坏,故出厂前将浮球组件取出液位计主体管外,待液位计安装完毕后,打开底部排污法兰,再将浮球组件重新装入主体管内,注意浮球组件重的一头朝上,不能倒装。如果在出厂时已经将浮球组件安装在主体管内,为保证运输过程中不伎浮球组件损坏,我们用软卡将浮球组件固定在主体管内,安装时只要将软卡抽出即可。

6、根据介质情况,可定期找开排污法兰清洗主体管沉淀物质。



白酒磁翻板液位计的选购:

本产品又称磁性液位计,磁翻柱液位计,磁浮子液位计,它是利用磁藕合原理进行工作的,产品弥补了玻璃管液位计不能在高温高压下工作且易碎的多重缺点.

有侧装和顶装二种安装方式,无论那种方式都可以捆绑远传装置,使液位计即可以就地显示液位,又可以远程监控液位.捆绑后的磁翻板液位计可称为远传型磁翻板液位计.

订磁翻板液位计请提供下列参数:

1、型号规格;

2、被测介质名称;

3、仪表测量范围;

4、工作压力;

5、工作温度;

6、材质要求;


白酒磁翻板液位计有关参数选用

防腐型材料

代号 名称 适用范围
PVC 聚氯乙烯 水、污水、轻微的腐蚀液体
PP 聚丙烯 耐酸、碱、油脂、油和油剂
PE 聚乙烯 耐烯酸、碱、酒精、汽油溶剂
PTEE 聚四氟乙烯 耐所有化学品
PVDF 聚偏氟乙烯 耐油和油脂、酸碱溶剂
PUR 聚氨脂 耐燃料、热油和油的液体
PA 聚酰胺 耐油、油脂溶剂



国内外常用不锈钢材料对照表

中国 美国 德国 日本
1Cr18Ni9Ti 321 1.4783 SUS32
0Cr18Ni2Mo2Ti 316 1.4571

0Cr17Ni12Mo2 316 1.4401 SUS316L
0Cr17Ni14Mo2 316L 1.4435 SUS316
0Cr18Ni9 304 1.4301 SUS304



液体介质密度与沉筒距对照表

液体介质密度 沉筒距 常用液体介质
0.45~0.60 450~600 液化石油气、液氨
0.61~0.74 300~500 汽油、丁二烯
0.75~0.85 250~300 甲醇、轻油、二甲苯
0.86~0.99 220~250 丙醇、啤酒
1.00~1.10 200~220 水、醋酸
1.11~1.25 170~200 盐酸、焦油
1.26~1.39 160~170 液碱、20%稀硫酸
1.40~1.59 150~160 液氯、氯仿、浓硫酸
1.60~2.00 120~150 氟油、98%硫酸


白酒磁翻板液位计安装使用和维护
    1、液位计安装必须垂直,以保证浮球组件在主体管内能上下运动自如(如图三)
    2、*在容器与液位计之间装截止阀,以便清洗和检修液位计时切断物料。
    3、液位计主体管周围不容许有导磁体靠近,否则直接影响液位计正常工作。
    4、液位计安装完毕后,需要用磁钢进行校正,对翻柱导引一次使零位以下显示红色,零位以上显示白色。
    5、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管,避免液体介质带着浮球组件急速上升,而造成翻柱翻黑心失灵或乱翻(若出现此现象待兴衰液面平稳后可用磁钢重新校正)
    6、因运输过程中为了不使浮球组件损坏,故出厂前将浮球组件取出小液位计主体管外。待液位计安装完毕,打开底部排污法兰,再将浮球组件重新安装入主体管内,注意浮球组件重的一头朝上,不能倒装。
    7、根据介质情况,可定期打开排污法兰清洗主体管内沉淀物质。
