盐酸储罐液位计

产品说明:

盐酸储罐液位计规格可按照客户实际情况定制,支持:盐酸储罐液位计非标定制

产品概述:

盐酸储罐液位计适用于开放或压力容器内的液体测量.该系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地全过程测量液位。无盲区,显示醒目,读···

温馨提示:本产品(盐酸储罐液位计)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情



盐酸储罐液位计适用于开放或压力容器内的液体测量.该系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地全过程测量液位。无盲区,显示醒目,读数直观,测量范围大。  可选配液位开关、实现液位上下限报警和控制。 可选配液位变送传感器,将液位信号转换成二线制4-20MA标准信号,实现远距离检测,指示记录与控制.所以对高温、高压、高粘度、有毒、有害、强腐蚀性介质。
       该系列产品广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。直观醒目,安全方便.耐高温.高压.耐腐蚀性好!

盐酸储罐液位计技术参数与要求.

测量范围:300~15000MM

测量精度:±10MM

按原化学工业部颁布的磁性液位计标准HG/T21584-95研制生产的产品

介质密度:≥0.45g/cM3

工作压力:0.6 、1.6、2.5、6.3、10MPa

工作温度:-90℃~500℃.

连接法兰:HG20592-20635-97 标准

该磁翻板液位计系列可以做到高密封、防泄漏和适应高压、高温、腐蚀性条件下的液位测量

技术要求:1.粘度大或温度低时易结晶的介质可选用加热夹套型液位计.

             2.侧装式液位计订货长度≥4000mm时中间加支柱法兰.连接法兰常用为DN20,DN25

             3.底装式或顶装式液位计连接法兰一般需DN50以上的法兰连接

盐酸储罐液位计特点

●翻柱外壳采用聚酯及高温陶瓷,不褪色、耐高温。

●适合容器内液体介质的液位、界面的测量。除现场指示外,还可配远传变送器、报警开关、控制开关,检测功能齐全。

●指示新颖,读数直观、醒目,观察指示器的方向可根据用户需要改变角度。

●测量范围大,不受贮槽高度限制。

●指示机构与被测介质完全隔离,因而密封性好,可靠性高,使用安全。

●结构简单,安装方便,维护费用低。

●耐腐蚀、无需电源、防爆性能好。

●翻柱磁钢采用永不退磁的进口材料,可在高温、高压情况下长期可靠运行。

●测量范围300~15000mm

●准确度:±10mm,±20mm

●翻柱直径:9mm,16mm

●工作压力:≤4.0MPa(4.0MPa以上可另行设计)防腐型≤1.0MPa

●介质密度:≥0.45g/cm3

●介质密度差≥0.15g/cm3(测量界位)

●介质温度:-20~+250℃(特殊要求要达450℃)

●介质粘度:≤0.4Pa?S,对于粘度大的介质或温度低时易结晶的介质,可根据用户要求选用加热型夹套式液位计。

●环境振动:频率≤25Hz,振幅≤0.5mm

●跟随速度:≤0.08m/s

●本厂出厂连接法兰尺寸:DN20,PN0.6(公制管),也可根据用户要求订做。

●远传配套仪表的主要技术参数请参阅本样本中有关内容。

●如有特殊要求可在订货时商洽。

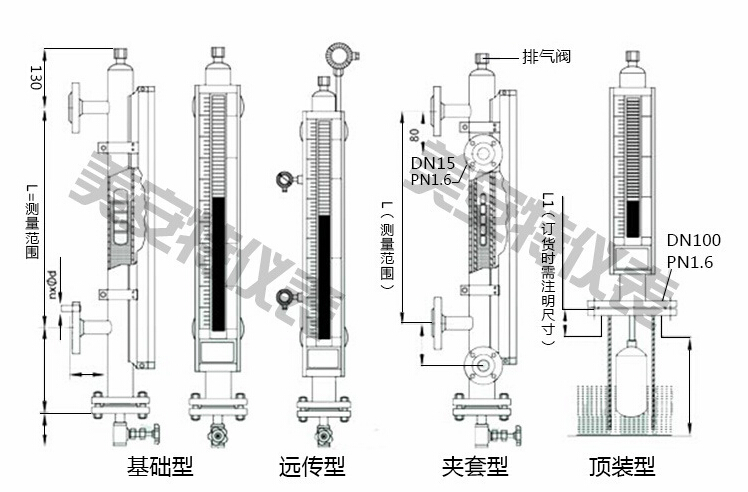

盐酸储罐液位计结构及工作原理

    1、基本型

    根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的*磁钢通过耦合作用,驱动红、白色翻柱翻转180°,液位上升时翻柱由白色转为红色,下降时由红色转为白色,从而实现液位指示。

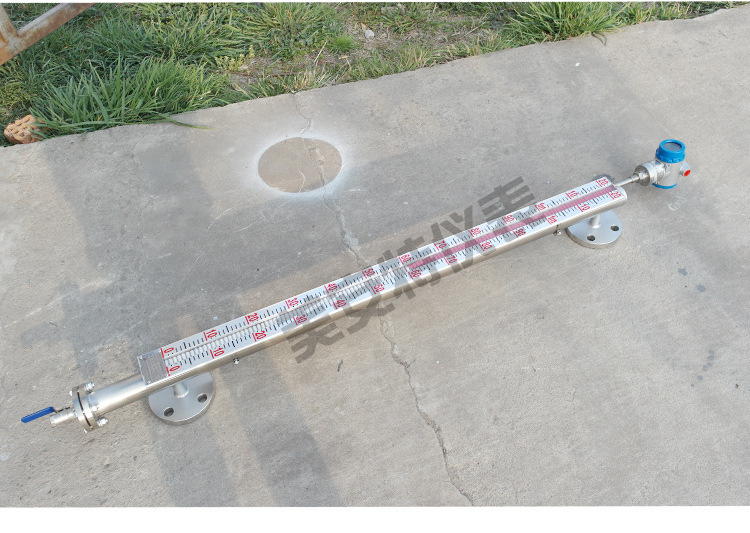

    2、电远传

    在浮子液位计上安装变送器,通过浮子上下移动,经磁耦合作用使导杆内测量元件依次动作,获得电阻信号变化,转换成0~10mA或4~20mA的标准信号输出,与显示仪表或计算机连接,达到远传目的。

    3、上下限开关输出

    在液位计立管上由用户设定上、下限位置安装控制器,控制器内带有自保持作用的舌簧开关,利用磁性浮子随液位移动使簧片开关动作时,实现报警或限位控制。



盐酸储罐液位计系统构成及接线

    1、上下限开关输出

    由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。

    2、电远传

    由测量单元和变送单元两部分组成。

    3、本安防爆

    a 带本安防爆,上、下限开关输出型

    防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)

    b 带本安防爆远传型

    适合使用于∏类电气设备(工厂用)、C级气体,*表面温度组别T4(135℃)。(图四)

    c 使用注意事项

    ①变送器外壳设有外接地,用户使用时必须可靠接地。

    ②安全栅的使用应遵守有关使用说明内容。

    ③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5m,电缆允许分布电容为0.8μF。
