醋酸储罐液位计

产品说明:

醋酸储罐液位计规格可按照客户实际情况定制,支持:醋酸储罐液位计非标定制

产品概述:

醋酸储罐液位计概述: 醋酸储罐液位计是本公司根据国内外同类产品加以消化提高且按照原化工部颁布的磁性液位计标准HG/T21584-95研制生产的产品。UHZ-52型系列磁性浮子液位计由现场指

温馨提示:本产品(醋酸储罐液位计)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情





醋酸储罐液位计概述:
        醋酸储罐液位计是本公司根据国内外同类产品加以消化提高且按照原化工部颁布的磁性液位计标准HG/T21584-95研制生产的产品。UHZ-52型系列磁性浮子液位计由现场指示部分及其辅助装置(液位控制开关和液位远传变送器)二部分组成,用户也可以单独选用现场指示部分。该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的磁性浮子液位计可以做到高密封,防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板(管)液位计指示清晰度差、易破裂等缺陷,且全过程测量无盲区,显示清晰、测量范围大。由于测量显示部分不与介质直接接触,所以对高温、高压、有毒、有害、强腐蚀介质更显其优越性。因此,它比传统的玻璃板(管)液位计具有更高的可靠性、安全性、先进性、实用性。

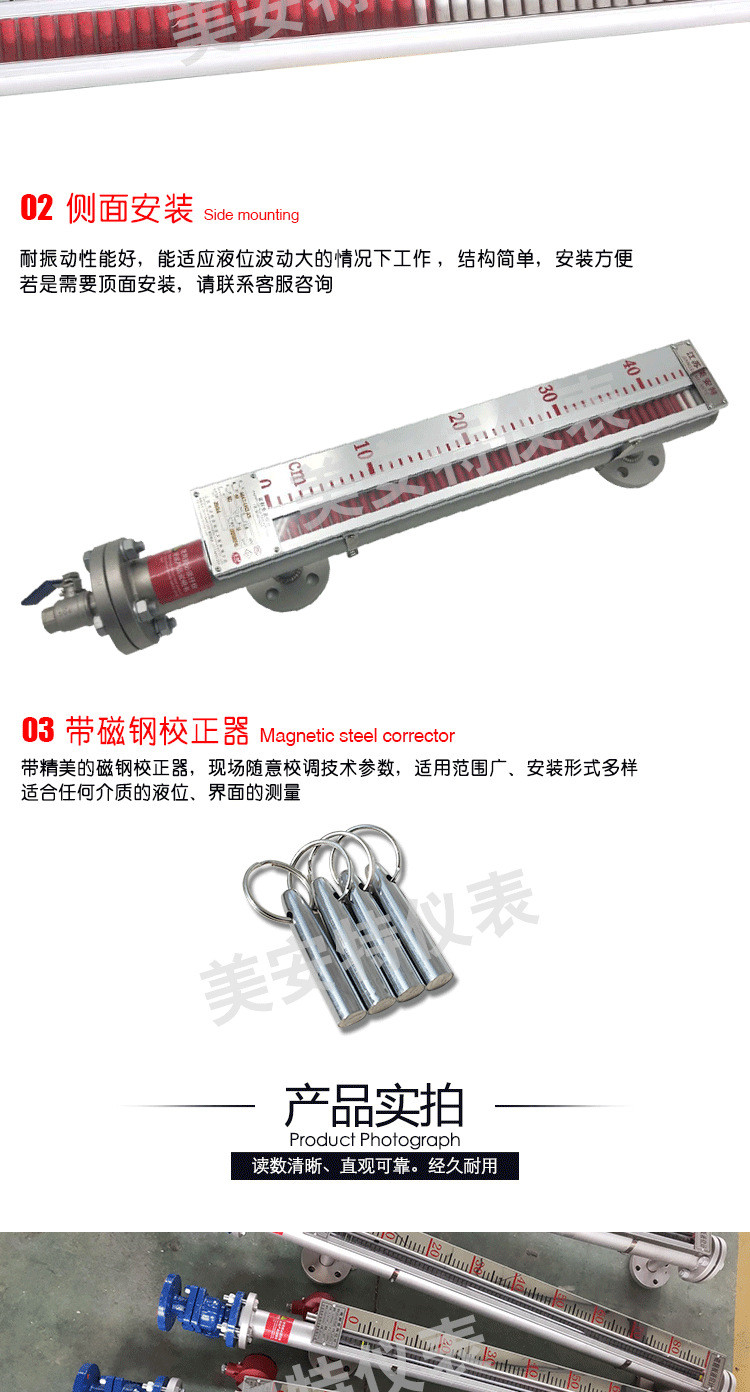

       UHZ-52/C侧装型系列磁性浮子液位计与本公司生产的液位控制开关和液位远传变送装置配套使用,可以对液位进行远距离控制及显示。因此它被广泛地应用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。


醋酸储罐液位计工作原理:

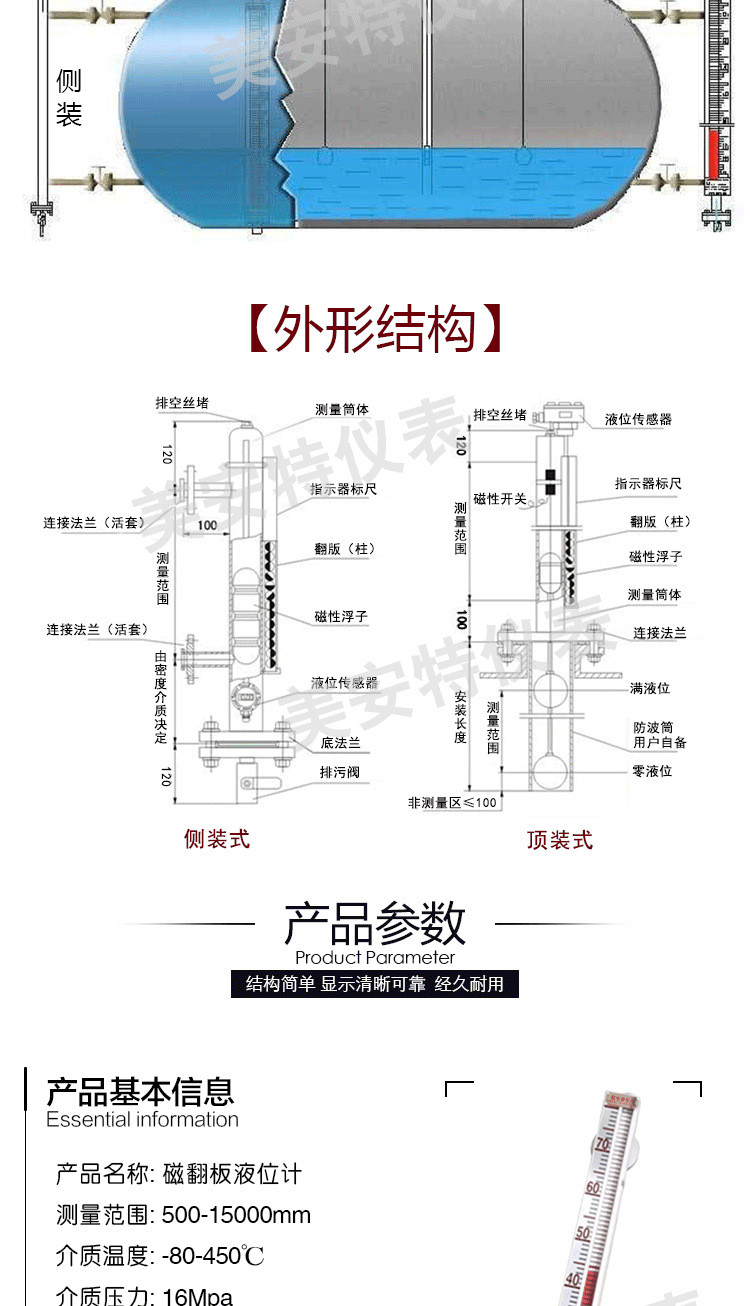

    该液位计结构是基于连通器原理,使主体管内的液位与设备容器中的液位高度一致,装有*磁钢的浮子浮在主体管的液面上(浮子内磁钢的位置与液面相平),当容器中的液位发生改变时,主体管的液位也随之改变,浮子的位置也同步改变,浮子内的磁钢通过磁藕合的作用驱动主体管外部的红白翻柱指示器翻转180度,液位计指示器由白色变成红色,液位下降时指示器由红色变为白色,红色表示液位高度;界位测量时红白交界处为两液体的交界面。

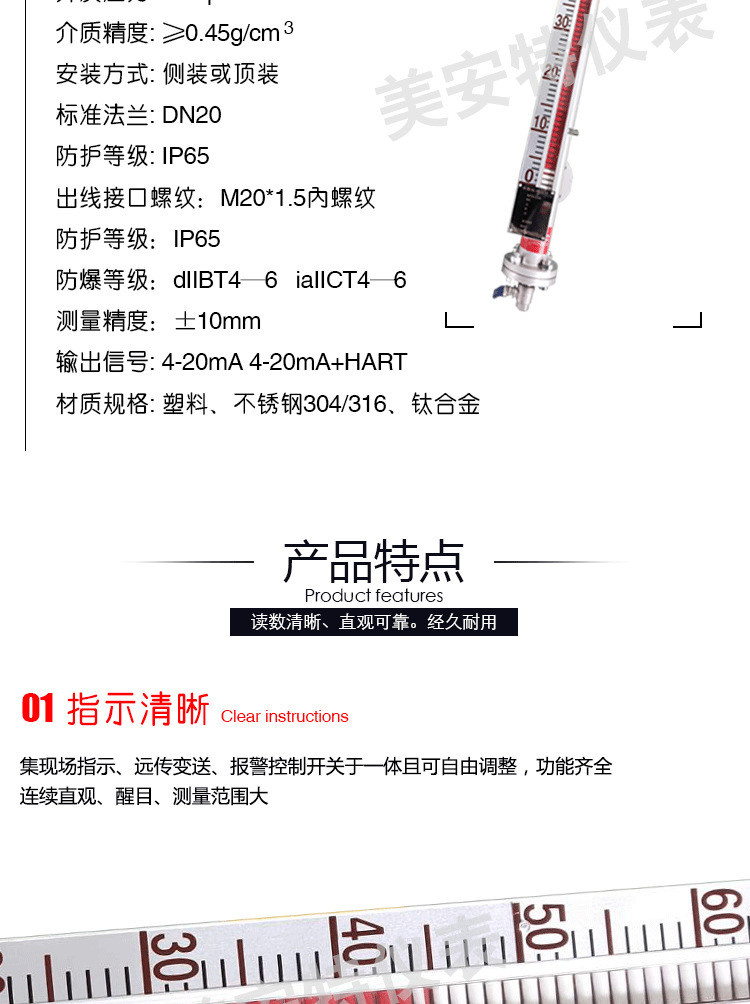

技术参数:

??1、量程范围: (两个法兰中心的距离)300~8000mm其他尺寸可定做。

??2、压 力: 0~2.5MPa 0~4.0MPa 0~6.0MPa其他压力范围可定做

??3、工作温度: -20~350℃

??4、介质密度: ≥0.5g/cm3

??5、界位比重差:≥0.15g/cm3

??6、指示误差: ±10mm

??7、主体管规格:?57*3mm高压可定制

8、法兰标准: HGT20592-2009(可根据用户订做)

醋酸储罐液位计系统构成及接线
    1、上下限开关输出
    由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
    2、电远传
    由测量单元和变送单元两部分组成。
    3、本安防爆
    a 带本安防爆,上、下限开关输出型
    防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
    b 带本安防爆远传型
    适合使用于∏类电气设备(工厂用)、C级气体,*表面温度组别T4(135℃)。(图四)
    c 使用注意事项
    ①变送器外壳设有外接地,用户使用时必须可靠接地。
    ②安全栅的使用应遵守有关使用说明内容。
    ③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5m,电缆允许分布电容为0.8μF。
