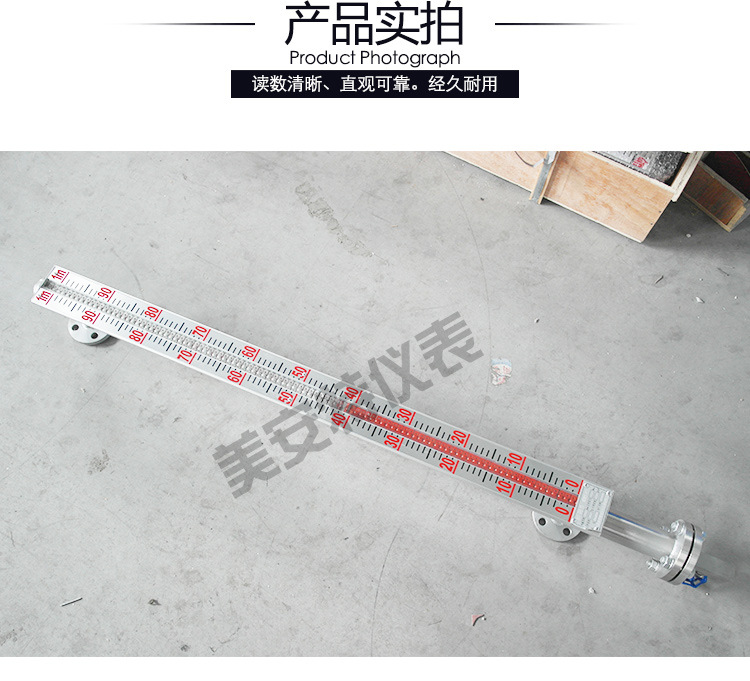

氟利昂专用液位计概述

        氟利昂专用液位计不仅吸收了国内外同类产品的优秀设计和工艺，计为还自主开发了一系列创新设计、生产工艺和检测标准，克服国内外同行产品的缺陷和常见故障，同时注重工艺细节，严控生产流程和质量检测，确保产品具有较高的可靠性。



氟利昂专用液位计原理

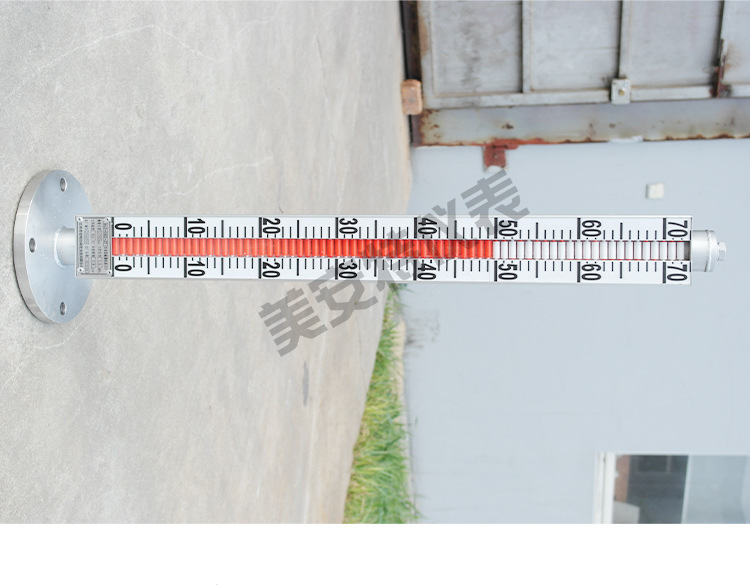

        氟利昂专用液位计原理与MAT-UHZ/C系列磁翻柱液位计一样。又称磁性浮子液位计或磁翻板液位计，它通过气相和液相连接法兰与容器相连接。UHZ/C系列磁翻柱液位计根据浮力和磁耦合原理，测量筒内磁性浮子随被测液面的升高（降低）驱动测量筒外部显示器上的双色翻柱旋转180℃显示红色（反向旋转180℃显示白色）实现了测量和显示被测液面位置的目的。具体解释就是：MAT-UHZ/C系列磁翻柱液位计它有一容纳浮球的腔体我们称其为主体管或外壳，它通过法兰或其他接口与容器组成一个连通器；这样它腔体内的液面与容器内的液面是相同高度的，所以腔体内的浮球会随着容器内液面的升降而升降；这时候我们并不能看到液位，所以我们在腔体的外面装了一个翻柱显示器，因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢，它与浮球随液面升降时，它的磁性透过外壳传递给翻柱显示器，推动磁翻柱翻转180°；由于磁翻柱是有红、白两个半圆柱合成的圆柱体，所以翻转180°后朝向翻柱显示器外的会改变颜色（液面以下红色、以上白色），两色交界处即是液面的高度。每个磁翻柱双色轴向对称结构，两个磁翻柱间的间距为10mm或20mm，分别以白色和红色来指示气相部分和液相部分，也可选择下部白色表示液体部分上部红色表示气体部分。红色与白色交接处就是液相与气相的分界处。该液位计也能用于两种不同密度介质的界面测量。

    MAT-UHZ/C系列磁翻柱液位计控制型是在磁翻板液位计的基础上增加了磁控开关，在监测液位的同时磁控开关信号可用于对液位进行控制或报警；远传型是在磁翻柱液位计的基础上增加了4~20mA 变送传感器，在现场监测液位的同时将液位的变化通过变送传感器、线缆及仪表传到控制室，实现远程监测和控制。



氟利昂专用液位计特点：

    该产品相较其他品牌同类产品具有以下优势：

　　● 显示器面板和翻片*采用加宽设计，使可视距离和可视角度大大增加，标尺刻度和数字更加粗大清晰，外形美观大气。

　　● 独特的显示面板端盖设计和玻璃封胶工艺，使整机防护等级达到IP66/67。

　　● 配套的SW-11磁开关和Reed-11干簧管远传变送器，双双通过隔爆和本安双重防爆认证。

　　● 可配置蒸汽夹套、电加热、保温/隔热、防霜附加装置，应用于各种复杂工况。

　　为适应各种被测液体的不同化学属性，磁翻板液位计分为以下几种具体应用型号。

　　经济型磁翻板液位计：采用304不锈钢材质，经济实用，能够满足大部分工况与轻微腐蚀性液体测量

　　标准型磁翻板液位计：采用316L不锈钢材质，适用于大多数腐蚀性液体测量

　　内衬型磁翻板液位计：浮筒采用304内衬PTFE，应用于强腐蚀性液体测量

　　塑料型磁翻板液位计：浮筒采用PP/PVC，适用于低压强腐蚀性液体测量

　　同时，美安特还开发了AK-11磁开关和Reed-11干簧管远传变送器，与MAT-UHZ系列磁翻板液位计配合使用，实现液位自动控制和远程操控。AK-11磁开关：核心部件采用进口大功率干簧管，全铝合金表头设计，通过隔爆和本安双重防爆认证。隔爆等级Exd IIC T6，本安等级Exia IIC T6，在目前行业同类产品中，均属*防爆级别。



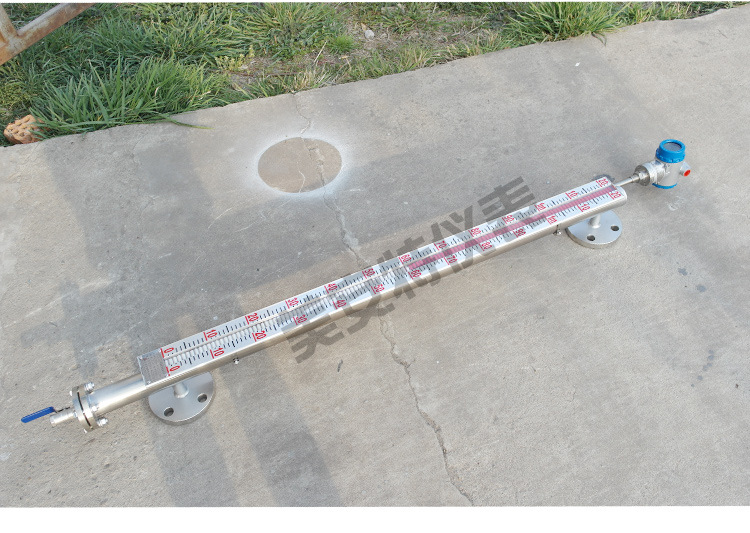

氟利昂专用液位计4-20mA变送、点信号控制装置：

    1、4-20mA变送装置：

    a、供电电源220VAC或24VDC

    b、输出1-5V 4-20mA

    c、环境温度-40℃~+60℃

    d、远传*距离3KM(敷设电缆电容、电感量*不超过0.04uf.22mH)

    e、环境振动频率≤25Hz，振幅≤O．5MM

    f、负载抗阻250Ω 功耗<1.OW

    g、防爆软接头M20×1.5内螺纹(亦可按用户要求配)

    h、防爆型式、隔爆型、隔爆本安型

    2、点信号：

    a、供电电源：220V或24VAC、DC(*24VAC或DC)

    b、输出信号：二常开、二常闭开关信号

    c、环境温度：-40℃~+60℃

    d、触点容量：220VAC 0.2*、 24VDC 0.*

    e、环境振动频率≤25Hz 振幅≤0.5mm



氟利昂专用液位计应用领域

+内衬（F46、F4、PTFE）、316、316L、PVC、PP相容液体介质的液位、液面及两种不同介质界面测量与显示。有多种安装形式供用户选择，以适应不同场合、环境的要求。本安和隔爆二种形式的防爆类型可满足不同使用场合的要求。



氟利昂专用液位计特殊要求

为满足不同场合和环境的需要可附加如下选项：

1.各型号均可选配无源自保持ON/OFF报警开关，实现高低液位自动控制或报警；

2.各型号均可选配4-20mA液位传感器，实现远距离集中测量与控制。

3.液位计底部排污阀，方便使用中排污。



氟利昂专用液位计主要技术参数

1、基本型液位计

  （1）安装中心距：L=500~600mm范围内任意选择

  （2）指示误差：±10mm

  （3）工作压力：1.6,2.5,4.0,6.3,10.0MPa

  （4）介质温度：-80~300℃

  （5）介质密度：≥0.45g/cm3

  （6）介质粘度：≤1St(10-4m2/s)

  （7）接液材质：1Cr18Ni9Ti.304.316.Ti

  （8）连接法兰：法兰通径DN20

    法兰标准：PN1.6：HG20592~20635-97

              PN2.5，4.0：HG20592~20635-97凸面

              PN6.3,10.0：HG20592~20635-97凸面

      注：法兰标准和通径，设计部门和用户根据需要也可选用其他标准和通径，订货时请注明。如无特殊需要，将按上述标准和通径供货。

  （9）安装方式：侧装式

2、（1）报警误差：±5mm

   （2）输出形式：-常开开关信号；

   （3）触点容量：24V.DC，0.3A

   （4）工作寿命：＞105次

   （5）出线口，M20*1.5（内螺纹）

   （6）传输距离：3km

   （7）环境温度：-40~60℃

   （8）防爆等级：隔爆型，Diibt-4，防爆合格证号：GYB95340

   （9）外壳防护等级：IP65

   （10）重量：0.5kg

3、变送器

  （1）重量：0~6000mm

  （2）误差：±10mm

  （3）输出信号：4~20mA                                                                                             （4）负载阻抗：550Ω（240V.DC供电时）

  （5）供电电源：24V.DC                                                                                             （6）出线口:M20*1.5（内螺纹）

  （7）环境温度：-40~60℃

  （8）防爆等级：Diibt1-4，ibIIBT4

  （9）外壳防护等级



氟利昂专用液位计安装通用要求

I、如果您需要的液位计连接法兰与我公司的规格型号不同，或者采用其它标准（我公司液位计的法兰规格参照HGT20592～20635-2009），请您在订货时特别指出，我们可以按照您的实际要求供货；

II、液位计的测量范围为两个连接法兰的中心距（顶装型除外），其中下连接法兰的中心即为仪表指示的零点；

III、您应保证设备上的连接法兰的端面具有恰当的平面度、垂直度、中心距，以保证我们的产品的安装和使用；

IV、浮子室（或者称为主体管）内应保持清洁而不应有杂质，特别是铁磁性物质。当介质不清洁时，应增加吸附或过滤装置，以确保仪表正常工作。
