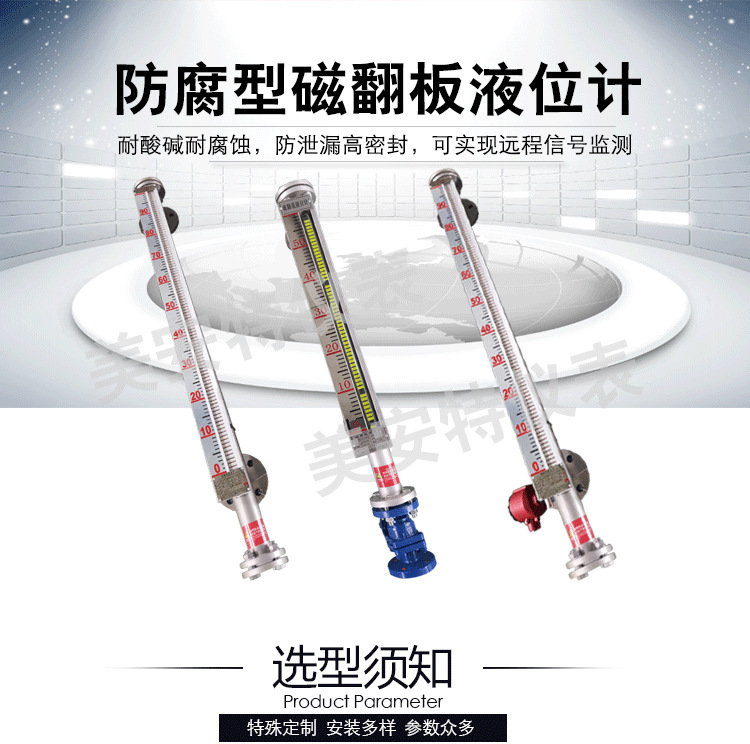

耐酸碱磁翻板液位计概述
耐酸碱磁翻板液位计安装于桶槽外侧延伸管上，桶槽内部的液位能由翻板指示器清楚得知。旁路管外侧亦可加装磁性开关,做为电气接点信号输出，或装置液位传送器做远距离液位信号传送及液位控制。该液位计是具有可靠的安全性仪表。由于具有磁性耦合隔离密闭结构。尤其适用于易燃，易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量。设备少开孔，显示清晰，标志醒目，读数直观等优点。当液位计直接配带显示仪时可省去该系统信号检测的中间变送从而提高其传输精度。
耐酸碱磁翻板液位计工作原理：
在桶槽外侧装置延伸旁路管，由旁路管外加装液位指示器，将装有磁铁的浮球放进旁路管内，因磁性色片内装着与浮球磁性相反之磁铁，所以当浮球上升时会吸引磁性色片翻动，磁性色片颜色会由白色翻为红色（或银色翻为金色），以指示实际液面高度。
A.基 本 型：
测量范围：300～15000mm 测量精度：±5.0mm，±10mm
工作温度： -40～250℃ (ABS PP-R,PVC:-40～80℃) 特殊型可达450℃
工作压力 ：≤2．5MPa(2.5MPa以上可另行设汁) 防腐型≤0．6MPa
介质粘度 ：≤1st(10-4m2/s) 介质密度：≥450kg/m3
介质密度差：≥ 150kg/m3 排污接口：ZG1/2“（内）
环境振动：频率≤25Hz，振幅≤0．5mm 跟随速度：≤0.08m/s
接液材质：不锈钢（1Cr18Ni9Ti，316，316L）
不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）
PVC塑料(聚氯乙烯)，PP-R，ABS

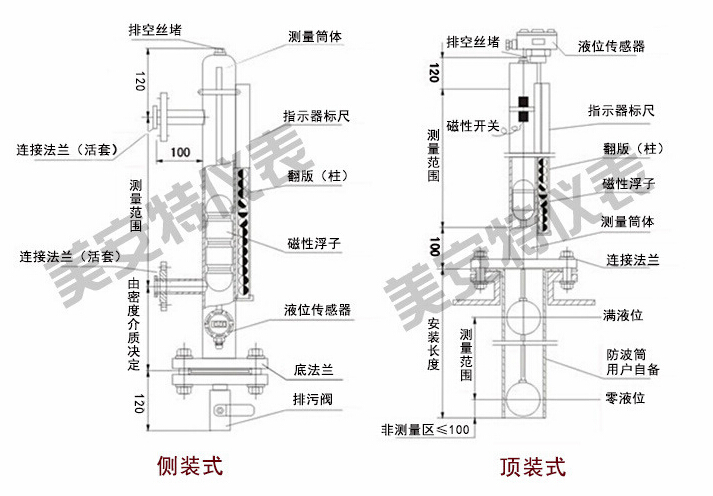

连接过程 ：侧 装 式 HG20592-97 DN25 PN4.0（或用户指定）
顶 装 式 HG20592-97 DN100 PN1.6（或用户指定）
夹套法兰 HG20592-97 DN15 PN1.6（或用户指定）
B. 远传装置：
输出信号：4～20mA 负载阻抗：350Ω（24VDC时）
供电电源：18～30VDC（额定24VDC） 环境温度：-40～80℃
相对湿度：≤90%RH 功 耗：0.5W
本 安 型：ibIICT4 隔 爆 型：dIIBT4
C. 控制报警开关
输出型式：常开常闭开关信号 报警精度：+10mm
环境温度：-40～80℃ 工作寿命：≥105次
出线接口：M20?1.5或内螺纹3/4″
耐酸碱磁翻板液位计主要技术参数
正常工作条件：
环境温度：-20～80℃；
相对湿度：5%～100%（包括直接湿）；
环境压力：86kPa～108 kPa；
测量范围：0～12米；
显示精度：±10mm；
介质压力：1.0、2.5、4.0、6.4、10.0、16.0MPa；
介质温度：-40～450℃（类型可选）；
介质密度：≥.0.5g/cm3；
介质粘度： ≤0.05Pa·S；
接液材质：不锈钢、PVC、Ti等；
过程连接：按用户所需，有多种选择；
报警开关
触点容量：AC220V 0.2A/110V 0.5A；
输出形式：常开或常闭信号；
电气寿命：＞10万次；
极限负载电流：1A（部分型号）；
zui大接触电阻：150mΩ。
变送输出模块
输出信号：4～20mA/ HART；
负载电阻：500Ω（在24VDC供电时）；
供电电源：DC24V、50mA；
环境温度：-40～60℃；
精度：
测量范围（m）
0～0.5
0.5～2
＞2
基本误差
±2%
±1.5%
±1%
出 线 口：M20×1.5（内）；
防爆形式：隔爆型 Ex dⅡCT6 、本安型 Ex iaⅡCT6。
注：仪表可以现场清晰显示，也可以通过数字显示仪表显示（同时可以设定报警点，以及输出4～20mA电信号）。
