硝酸液位计

产品说明:

硝酸液位计规格可按照客户实际情况定制,支持:硝酸液位计非标定制

产品概述:

硝酸液位计概述 硝酸液位计适用于高压液体容器的液位、界位的测量和控制。清晰的指示出液位的高度,显示直观醒目,指示器与贮罐完全隔离,使用安全、设计合理、结构简单、安装方便

温馨提示:本产品(硝酸液位计)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情



硝酸液位计概述
硝酸液位计适用于高压液体容器的液位、界位的测量和控制。清晰的指示出液位的高度,显示直观醒目,指示器与贮罐完全隔离,使用安全、设计合理、结构简单、安装方便可靠、性能稳定、使用寿命长、维修费用低、便于安装维护等优点。
用户可根据工程需要,配合远传变送器使用,可实现就地数字显示,以及输出4~20mA的标准远传电信号,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关或接近开关等使用,对液位监控报警或对进液出液设备进行控制。

硝酸液位计技术参数

● 正常工作条件
   环境温度                  -25℃~70℃
   相对湿度                  5%~100% (包括凝露和直接湿)
   大气压力                  86MPa~108MPa
● 测量范围                  500mm~3000mm分档
● 测量精度                  浮子式指示器±20mm
                            翻柱式指示器±20mm
● 工作压力                 1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa
● 介质密度                 0.5g/cm3~1.8g/cm3分档
● 介质粘度                 ≤0.05Pa·s
● 介质温度                 -25~80℃ 、(高温型0~200℃)、(专利高温型0~450℃)
● 跟踪速度                 ≤0.8m/s
● 接触介质材料            1Cr18Ni9Ti 聚四氟乙烯


测量范围(m)

0~0.5

0.5~2

2~3

测量精度(%)

±2

±1.5

±1



● 控制点误差               ±10mm
● 回      差               不超过基本误差
● 重复性误差               不超过基本误差
● 开关控制点的接点容量     AC或DC220V;1A(纯阻性负载)
● 控制点间较小间距(mm)   60
● 外壳防护等级             IP54
● 显示仪表                 XMT-124D数字显示表(可设定上下限报警及输出
                            4~20mA信号)外形尺寸160×80×180
● 防爆等级                 dⅡBT4

硝酸液位计系统构成及接线
    1、上下限开关输出
    由具有自保持作用的舌簧开关和转换器组成,舌簧开关和转换器分别安装于现场和控制室,由转换器提供三对触点开关。
    2、电远传
    由测量单元和变送单元两部分组成。
    3、本安防爆
    a 带本安防爆,上、下限开关输出型
    防爆开关由舌簧开关和带继电器触点的安全栅组成,可向用户直接提供一对常开或常闭触点。如用户需更多触点可特殊设计订货。(图三)
    b 带本安防爆远传型
    适合使用于∏类电气设备(工厂用)、C级气体,*表面温度组别T4(135℃)。(图四)
    c 使用注意事项
    ①变送器外壳设有外接地,用户使用时必须可靠接地。
    ②安全栅的使用应遵守有关使用说明内容。
    ③变送器与安全栅本安端的连接电缆为二芯屏蔽电缆,芯线截面积>0.5m,电缆允许分布电容为0.8μF。

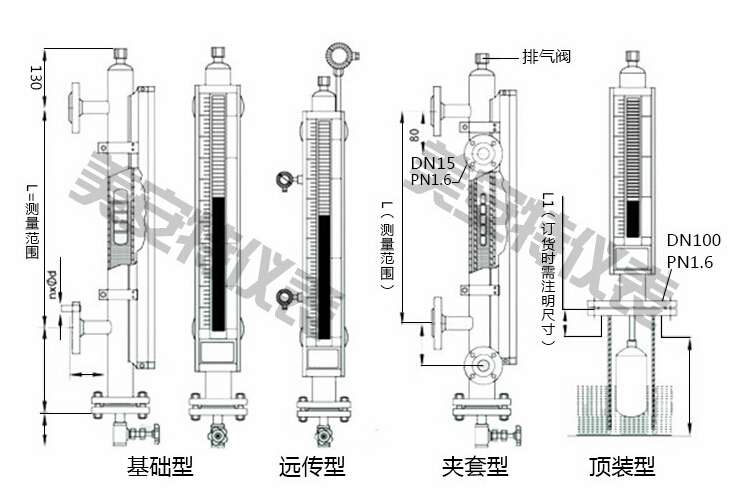

硝酸液位计型号;

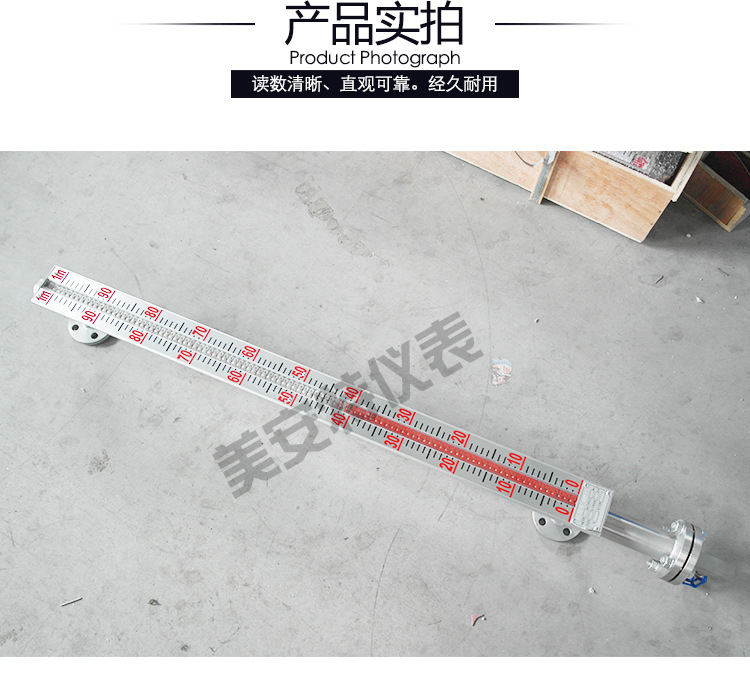

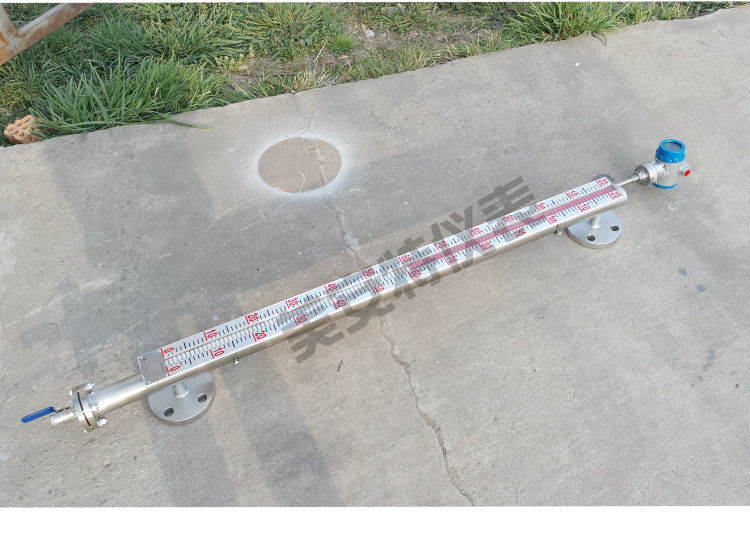

1.UHZ—99A系列侧装式磁翻柱液位计的较显著特点是液体介质与指示器完全隔离、所以在任何情况下都非常安全、可靠、耐用,而且各种型号的液位计配上液位报警、控制开关,可实现液位或界面的上、下限液位报警、控制或联锁。产品种类齐全:标准型、中温中压型、中温高压型、高温中压型、高温高压型、低温防霜型、液化石油气专用型、防腐型(PP/PVC/ABS/不锈钢内衬PTFE)、蒸汽夹套加热型、真空夹套型、蒸汽加真空夹套型、高粘度介质型、食品专用型。

开关类型:记忆干簧、非记忆干簧、记忆型磁驱动微动开关

远传装置:干簧管分辨率5mm、10mm、15mm;导波雷达3mm;磁致伸缩0.5mm

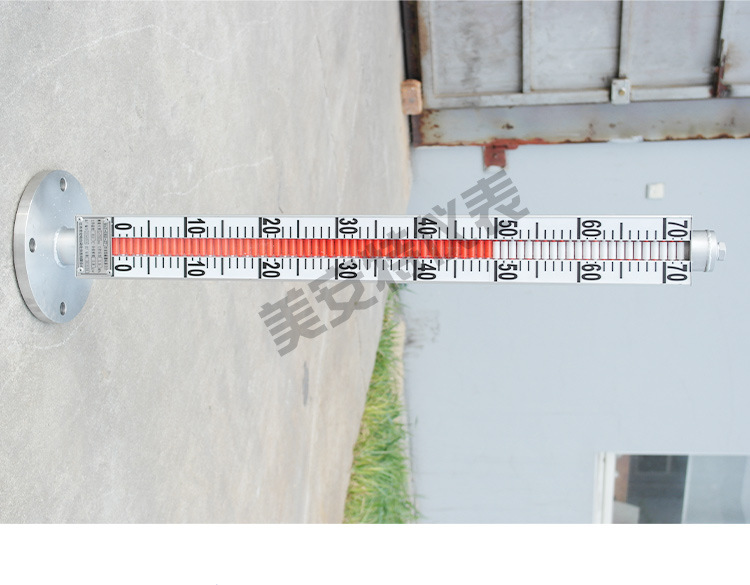

2.UHZ-99B系列顶装式(底装式UHZ-99D)磁翻柱液位计,较显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、可靠耐用,而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警、控制或联锁;配上静压式液位变送器或干簧-电阻式液位变送器,可将液位、界位信号转换成4~20mADC标准信号,实现远距离指示、检测、记录与控制。

3.UHZ-99C侧装式浮标翻柱液位计适用于石油化工系统中储有腐蚀性介质的槽、罐等平底、锥盖、拱顶容器的液位测量,特别适用于重油、焦油、原油、树脂等高粘度物料的液位检测。该液位计不仅指示清晰、观察方便、若再配上我厂生产的UHZ-99Q系列液位变送器,UQK-C系列液位控制开关、UQK-A系列液位报警开关,可方便地实现远距离液位指示、检测、记录、控制和报警。




硝酸液位计工作原理

液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时带动浮球,并通过与之相连的连杆上、下的*磁钢,经磁耦合传递到现场指示器,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位指示.


硝酸液位计特点

●翻柱外壳采用聚酯及高温陶瓷,不褪色、耐高温。

●适合容器内液体介质的液位、界面的测量。除现场指示外,还可配远传变送器、报警开关、控制开关,检测功能齐全。

●指示新颖,读数直观、醒目,观察指示器的方向可根据用户需要改变角度。

●测量范围大,不受贮槽高度限制。

●指示机构与被测介质完全隔离,因而密封性好,可靠性高,使用安全。

●结构简单,安装方便,维护费用低。

●耐腐蚀、无需电源、防爆性能好。

●翻柱磁钢采用永不退磁的进口材料,可在高温、高压情况下长期可靠运行。

●测量范围300~15000mm

●准确度:±10mm,±20mm

●翻柱直径:9mm,16mm

●工作压力:≤4.0MPa(4.0MPa以上可另行设计)防腐型≤1.0MPa

●介质密度:≥0.45g/cm3

●介质密度差≥0.15g/cm3(测量界位)

●介质温度:-20~+250℃(特殊要求要达450℃)

●介质粘度:≤0.4Pa?S,对于粘度大的介质或温度低时易结晶的介质,可根据用户要求选用加热型夹套式液位计。

●环境振动:频率≤25Hz,振幅≤0.5mm

●跟随速度:≤0.08m/s

●本厂出厂连接法兰尺寸:DN20,PN0.6(公制管),也可根据用户要求订做。

●远传配套仪表的主要技术参数请参阅本样本中有关内容。




●如有特殊要求可在订货时商洽。
