氢气流量计

产品说明:

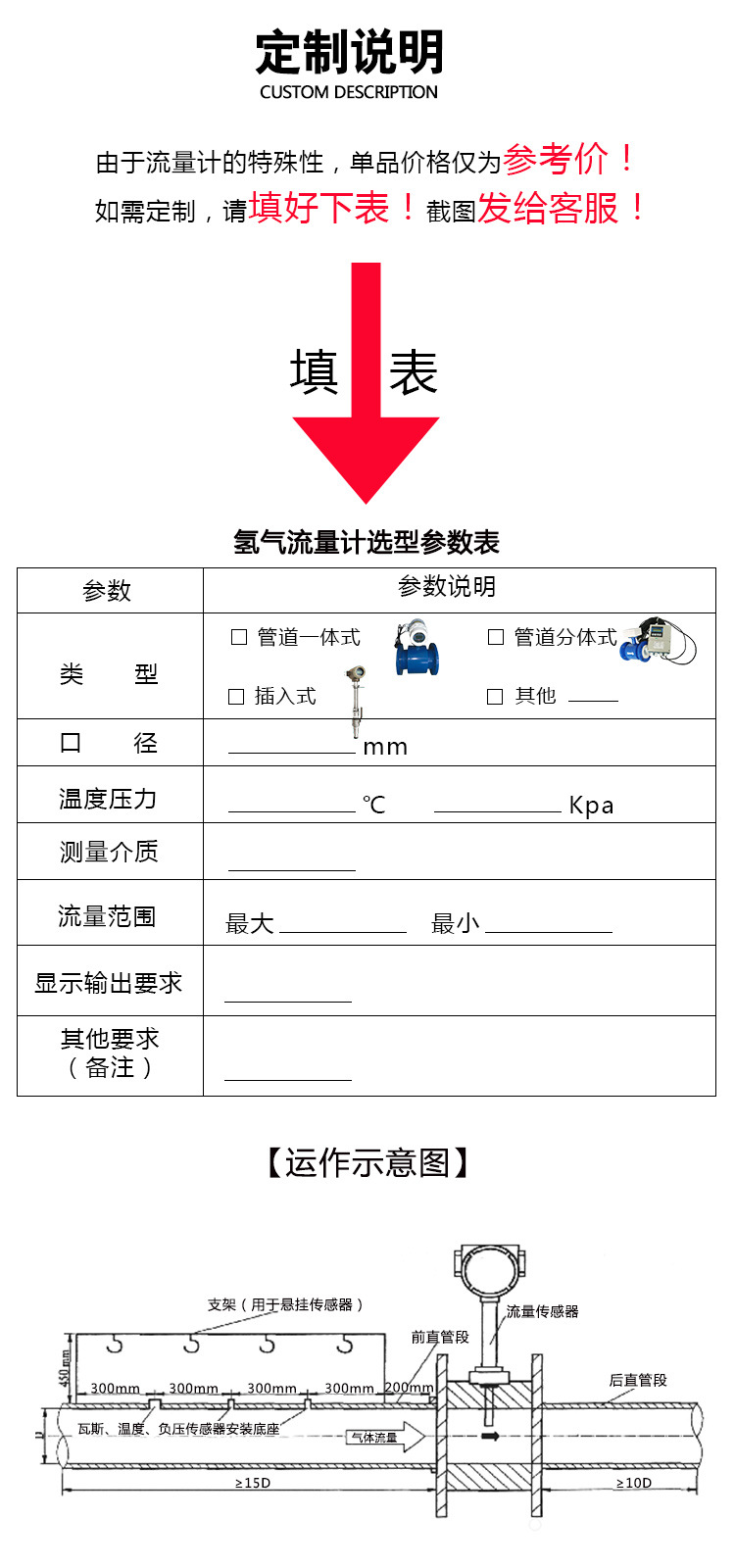

氢气流量计规格可按照客户实际情况定制,支持:氢气流量计非标定制

产品概述:

氢气流量计适用于其他气体流量测量,具有安装简单,极易维修,带有防爆功能,使用安全可靠。 特点 1、坚固的全金属结构设计型浮子流量计 2、采用独立概念设计的测量管指示器

温馨提示:本产品(氢气流量计)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情




氢气流量计适用于其他气体流量测量,具有安装简单,极易维修,带有防爆功能,使用安全可靠。

特点
1、坚固的全金属结构设计型浮子流量计
2、采用独立概念设计的测量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统
4、低压力损失设计5、短行程、小型结构设计、仪表总高度250
6、磁性耦合结构确保数据传输、信号更加稳定
7、保温或伴热夹套
8、垂直、水平、各种安装方式更适合不同使用场合
9、适用于小口径和低流速介质流量测量
10、工作可靠,维护量小,寿命长
11、对于直管段要求不高
12、较宽的流量比10:1
13、双行大液晶显示,可选现场瞬时/累计流量显示,可带背光
14、单轴灵敏指示
15、非接触磁耦合传动
16、全金属结构,适于高温、高压和强腐蚀性介质
17、可用于易燃、易爆危险场合
18、选二线制、电池、交流供电方式
19、多参数标定功能
20、带有数据恢复,数据备份及掉电保护功能
安装注意事项
为了能让金属管浮子流量计正常工作且能达到一定的测量精度,在安装流量计时要注意以下几点:
1、金属管浮子流量计必须垂直安装在无振动的管道上。流体自下而上流过流量计,且垂直度优于2°,水平安装时水平夹角优于2°;
2、为了方便检修和更换流量计、清洗测量管道,安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀;
3、金属管浮子流量计入口处应有5倍管径以上长度的直管段,出口应有250mm直管段;
4、如果介质中含有铁磁性物质,应安装磁过滤器;如果介质中含有固体杂质,应考虑在阀门和直管段之间加装过滤器;
5、当用于气体测量时,应保证管道压力不小于5倍流量计的压力损失,以使浮子稳定工作;
6、为了避免由于管道引起的流量计变形,工艺管线的法兰必须与流量计的法兰同轴并且相互平行,管道支撑以避免管道振动和减小流量计的轴向负荷,测量系统中控制阀应安装在流量计的下游:
7、测量气体时,如果气体在流量计的出口直接排放大气,则应在仪表的出口安装阀门,否则将会在浮子处产生气压降而引起数据失真。
8、安装PTFE衬里的仪表时,法兰螺母不要随意不对称拧得过紧,以免引起PTEF衬里变形;
9、带有液晶显示的仪表,要尽量避免阳光直射显示器,以免降低液晶使用寿命;带有锂电池供电的仪表,要尽量避免阳光直射、高温环境(≥65℃)以免降低锂电池的容量和寿命

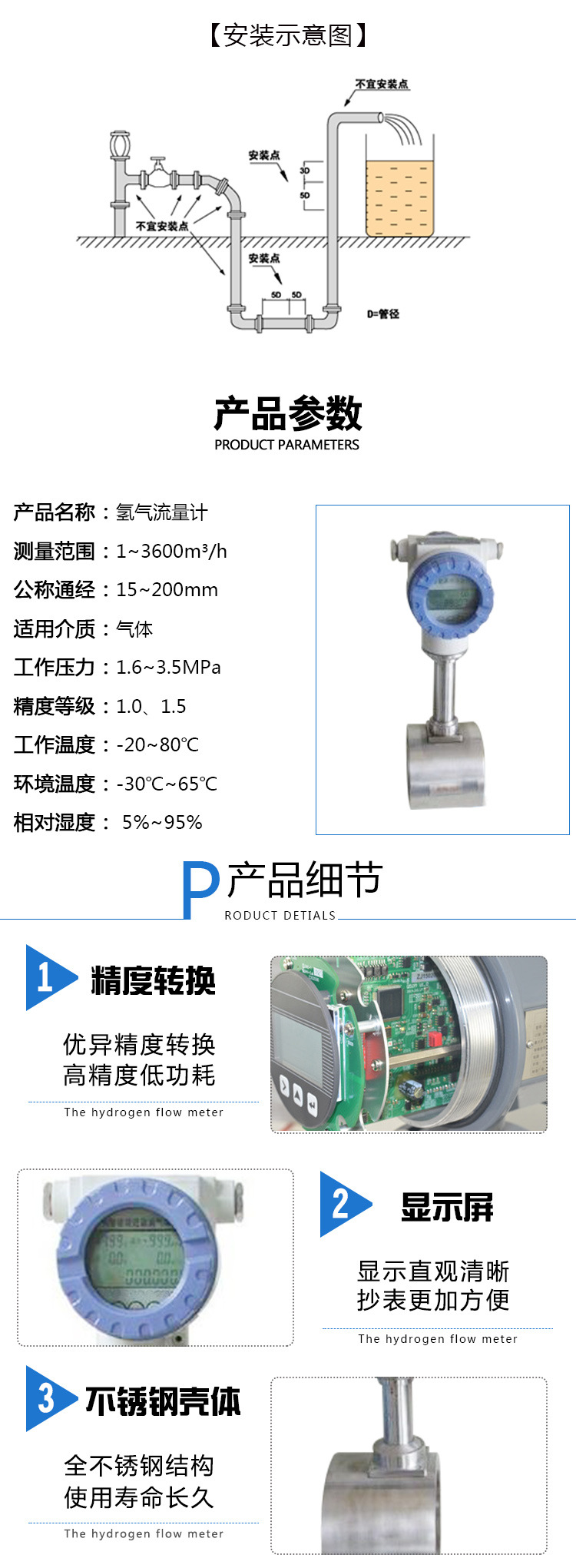

主要技术参数:
◇测量范围:水(20℃)1-200000 l/h
空气(20℃,0.1013MPa)0.03-4000m3/h;参见流量表,特殊流量可订制
◇量 程 比:标准型10:1
◇精 度:标准型1.0级;特殊型0.5级
◇压力等级:标准型:DN15-DN50 4.0MPa DN80-DN200 1.6MPa
特殊型:DN15-DN50 25MPa DN80-DN200 16MPa
夹套的压力等级为1.6MPa;特殊型在选型和订货前应与工厂协商
◇压力损失:7kPa-70kPa
◇介质温度:标准型:-80℃-+200℃:PTFE:0℃-85℃
高温型:*高可达300℃
◇介质粘度:DN15:η<5mPa.s(F15.1-F15.3)/η<30mPa.s(F15.4-F15.8)
DN25:η<250mPFa.s
DN50-DN150:η<300mPa.s
◇环境温度:指针型-40℃-+120℃
◇连接形式:标准型:DIN2501标准法兰
特殊型:由用户指定的任意标准法兰或螺纹
◇电缆接口:M20*1.5
◇供电电源:标准型:24VDC二线制4-20mA(10.8VDC-36VDC)
◇报警输出:上限或下限瞬时流量报警,集电极开路输出(*大100mA@30VDC内部阻抗100欧)
继电器输出(触点容量1A@30VDC或0.25A@250VAC或0.5A@125VAC)
◇脉冲输出:累积脉冲输出,*小间隔50毫秒
◇液晶显示:瞬时流量显示数值范围:0-50000
累计流量显示数值范围:0-99999999(可带小数点)
◇防护等级:IP65
◇防爆标志:本安型iaⅡCT5;隔爆型dⅡBT6。
