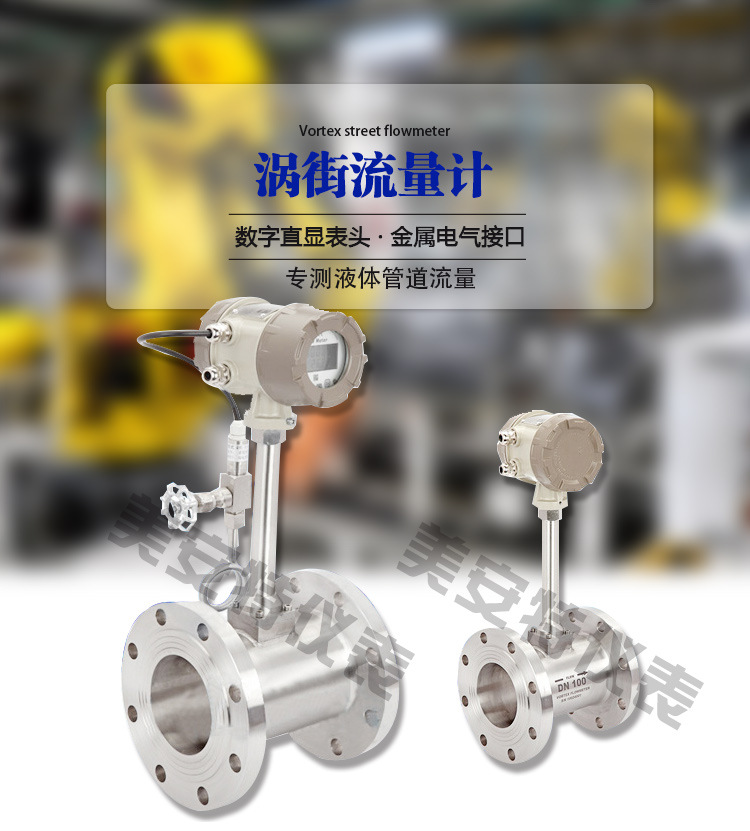

管道式涡街流量计

产品说明:

管道式涡街流量计规格可按照客户实际情况定制,支持:管道式涡街流量计非标定制

产品概述:

管道式涡街流量计 ◆流量测量范围 正常测量流速范围 雷诺数1.5104~4106;气体5~50m/s; 液体0.5~7m/s 正常测量流量范围 液体、气体流量测量范围见表2; 蒸气流量范围见表3 ◆测量精度

温馨提示:本产品(管道式涡街流量计)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情






管道式涡街流量计
◆流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s;       液体0.5~7m/s

 正常测量流量范围 液体、气体流量测量范围见表2;               蒸气流量范围见表3

◆测量精度 1.0级  1.5级

管道式涡街流量计

◆被测介质温度:常温–25℃~100℃

◆高温–25℃~150℃  -25℃~250℃

◆输出信号 脉冲电压输出信号 高电平8~10V    低电平0.7~1.3V

◆脉冲占空比约50%,传输距离为100m

◆脉冲电流远传信号 4~20 mA,传输距离为1000m

◆仪表使用环境 温度:-25℃~+55℃  湿度:5~90%    RH50℃

一体化蒸汽流量计
 乙烷流量计用优越的恒温差热扩散原理测量气体的质量流量。传感元件包括两个电阻式温度传感器(RTD),其中一个是加热传感器(Rp),另一个参比传感器(Rtc)。利用一个具有专有数字电路控制加热传感器和参比传感器之间的恒定温差,并提供极快的时间响应。经过微处理器测量热传递量,测算出标态流速( 或流量) 和温度。

空气管道流量计测量介质:蒸汽(饱和蒸汽和过热蒸汽)、空气、一般气体和液体。
测量可能范围:雷诺数为 8×103~7×106。
正常工作范围:雷诺数为 2×104~7×106。
准确度等级:液体:1.0; 气体:1.5; 蒸汽:1.5。
重复性:液体:0.3%; 气体: 0.5%; 蒸汽:0.5%。涡街流量计是根据卡门涡街原理(Kármán Vortex Street)测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。
涡街流量计是应用流体振荡原理来测量流量的,流体在管道中经过涡街流量变送器时,在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡,旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关,可用下式表示:
式中:

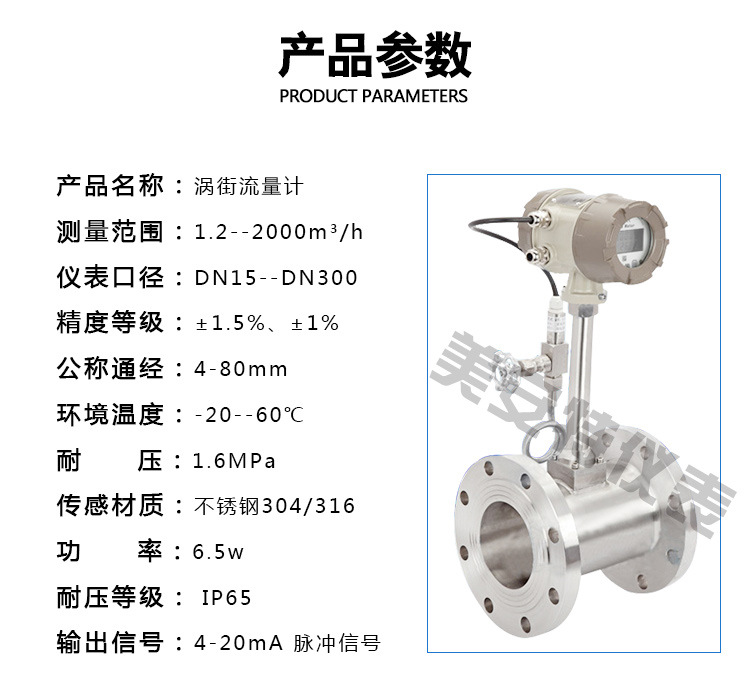

公称通径:DN15-DN200(大于DN1600的口径也可以做)

被测介质:天然气,空气,氮气,沼气等

基本误差:±1.0%,±1.5%,

工作压力:≦6.3 MPa

被测介质温度:<80℃

直管段要求:上游0-5D,下游0-3D

供电电源:锂电池和24V DC

显示:8位LCD显示瞬时流量、累积流量

输出信号:(1)4-20mA DC流量信号(2)符合HART协议的输出信号

防爆性能:本安型IbIICT5

防护性能:IP65
