智能涡街流量计是根据卡门涡街理论，利用了流体的自然振动原理，以压电晶体或差动电容作为检测部件而支撑的一种速度式流量仪表。本产品采用独特的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、噪声大、小信号数据紊乱等问题，并采用了独特的检测探头封装新技术和防护措施，保证了产品的可靠性。
产品有基本型、差压型、温压补偿一体型三种测量方式，基本型测量单一工况流量信号，差压补偿型直接测量质量流量，温压补偿一体型可同时测量温度、压力、流量信号，经补偿后输出标况体积流量或质量流量。产品有管道式和插入式两种结构形式，可现场显示，也可远距离传输，每种型式都有高温、高压、防腐、防爆等规格，又有整体和分体结构，以适应不同的测量介质和安装环境。
该系列具有量程比宽、精度高，安装维护方便和介质适应性广等一系列优点。可广泛应用于石油、化工、冶金、机械、食品、造纸、医药、以及城市管道供热、煤气等行业的各种低粘度液体、其他、蒸汽等单相流体的工艺计量和节能管理。
智能涡街流量计原理
涡街流量计是利用卡门涡街原理进行流量测量的。在测量管中垂直插入一个柱状物时，流体通过柱状物两侧就自然交替地产生有规则的漩涡（如下图所示），这种漩涡列被称为卡门涡街。在d/D=0.281时，释放的漩涡非常稳定。
（D为管道直径。）卡门涡街的释放频率与流体的流动可用下式表示：
F=st?v/d 式中：
F————————卡门涡街的释放频率
St————————系数
V—————————流速
d—————————柱状物宽度
斯特罗哈系数是涡街流量计的重要系数，在一定的雷诺数范围内，斯特罗哈数接近常数。如下图所示，在曲线的St=0.17平直部分，漩涡释放频率与流速成正比，检出频率f就可求得流速v，由v求出体积流量。用于测量流量的漩涡分离频率随流速而变化，不受流体密度和粘度的影响。伴随漩涡分离而产生的局部压力脉动，有压电探头检测出来，并在检测电路中被转换成与漩涡频率相对应的脉冲信号。脉冲信号还可以通过F/V和V/I转化成4-20mA的标准电流信号输出。

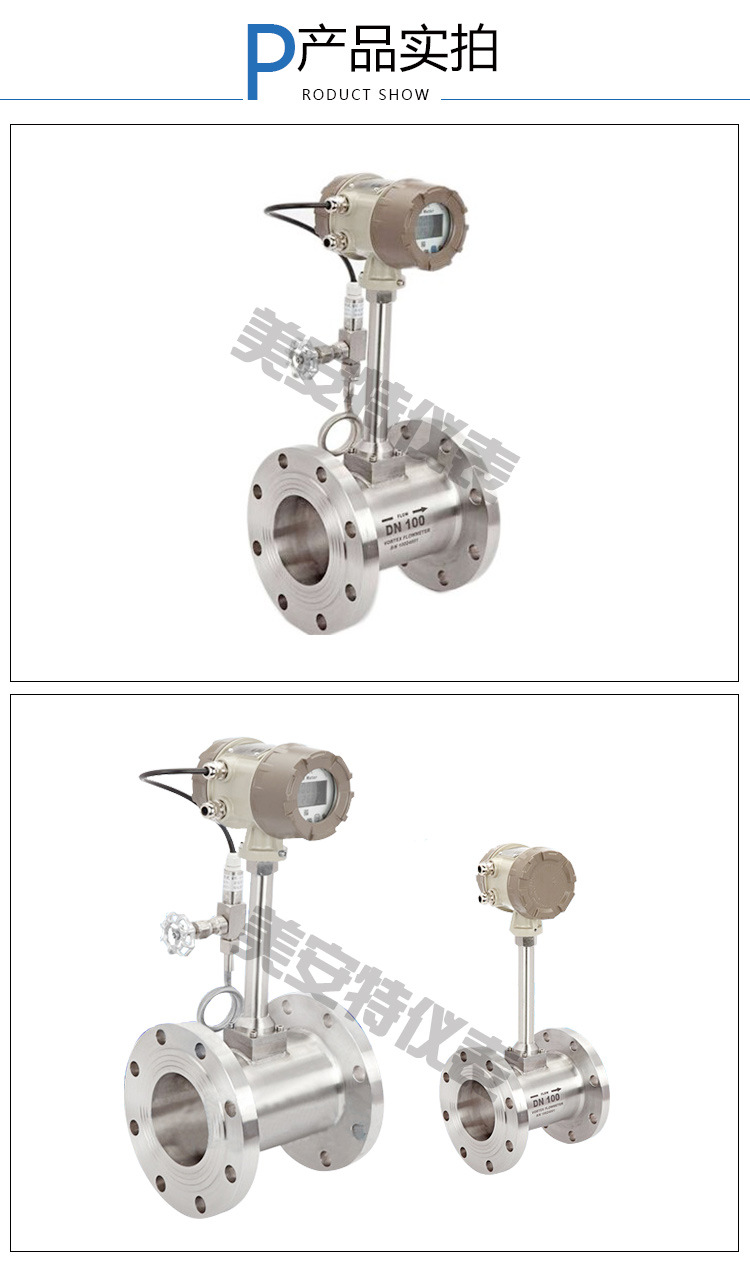

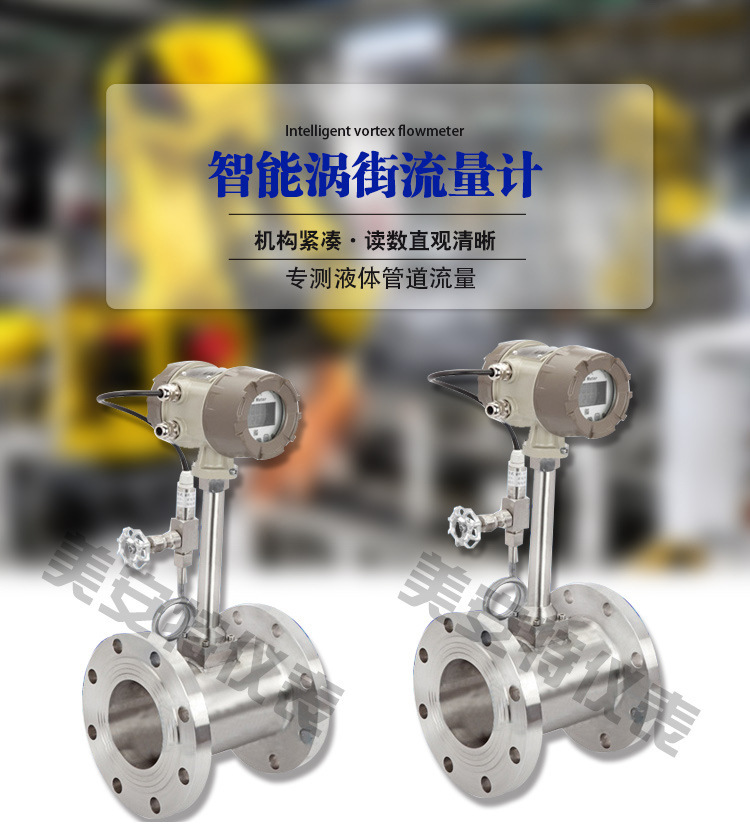

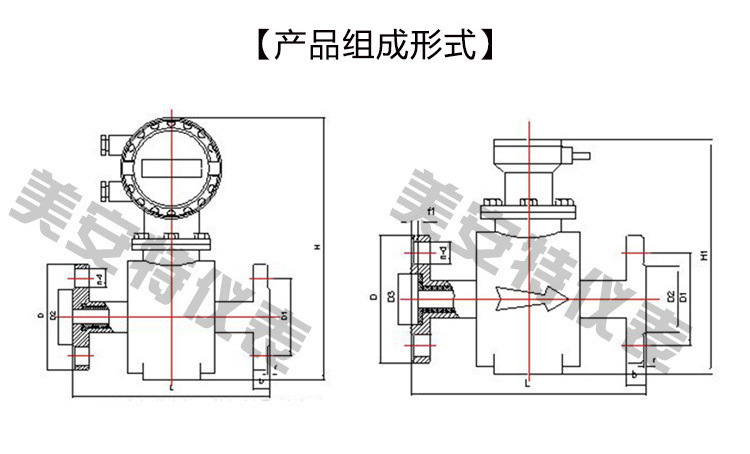

智能涡街流量计

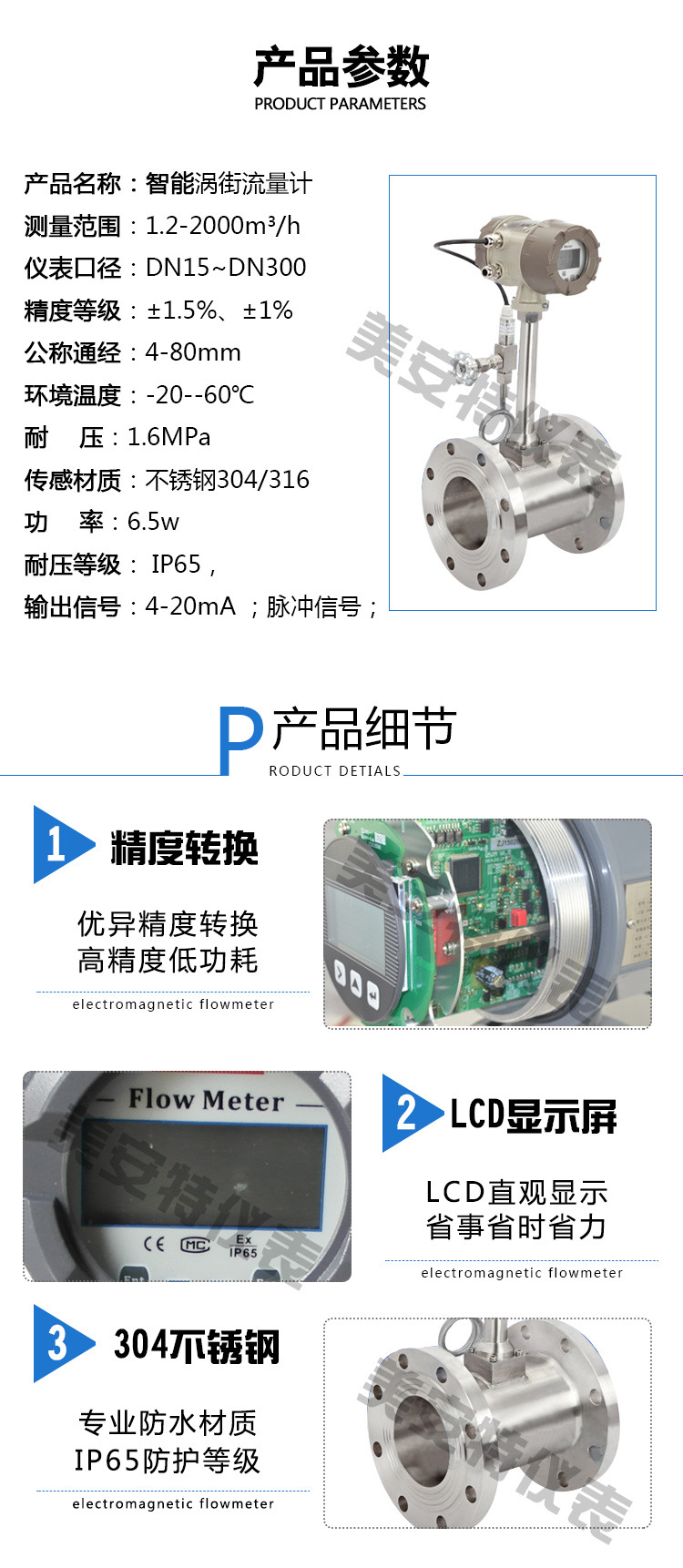

智能涡街流量计性能参数
1 公称口径：DN15、DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN250～DN2000可选用插入式：
2 使用范围：气体（空气、氧气、但其、煤气、天然气、化学气体等）、液体（谁、高温水、油、食品液、化学液等）、蒸汽（饱和蒸汽、过热蒸汽）
3 可测介质温度：-40℃～280℃，-40℃～350℃
4 公称压力：≦1.6Mpa ≦2.5Mpa ≦4Mpa
5 精度等级：液体0.5级、气体、蒸汽1.0级，插入式2.5级
6 流速范围：液体0.6-6m/s,气体：5-60m/s蒸汽：5-70m/s
7 输出信号：
电压脉冲：低电平≦1V，高电平≧6V，脉冲宽0.4ms，负载电阻>150
标准电流：4-20mA，转换精度0.1%，累计流量9位显示（m3、kg、t），转换精度0.1%
8 供电电源：
电压脉冲输出时：+12VDC，4-20mA输出时：+24VDC
现场液晶显示：3.6V1号1节锂电池供电，使用寿命大于2年
9 环境温度：电压脉冲输出：-30℃～+65℃，4-20mA输出：-10℃～+55℃，现场液晶显示：-25℃～+55℃
10 表体材料：1Cr18Ni9Ti（其他材料协议供货）。
11、防爆等级本安型iaIIbT3-T6、防护等级IP65
涡街流量计优势特点
1、智能涡街流量计的非常大优点是抗振性能特别好，无零点漂移，可靠性高
2、抗振性能特别好通过长时间对涡街流量计进行大量波形分析和频谱分析。新航设计出了非常佳的探头形状、壁厚、高度、探头杆直径及与之相配套的压电晶体，采用先进的数控车床进行加工，确保加工的同轴度和光洁度等技术参数。配合特殊的工艺处理。从而非常大限度的克服涡街流量计存在的固有自震荡频率对信号的影响这个通病。这是新航公司在制造涡街流量计方面的技术独特优势。使得新航公司出厂的涡街流量计有优良的抗振动能力。
3、智能涡街流量计的传感器的通用性很强，从而使得传感器具有良好的互换性。采用先进的数控设备加工传感器的表体和漩涡发声体等，确保加工精度，从而使得零部件（特别是漩涡发声体）的通用性强，从而真正做到不会因零部件的更换而影响传感器的重复性和精度，能产生强大而稳定的涡街信号。
4、结构简单牢固，无可动部件，可靠性高，作用维护方便。
5、检测元件不与介质接触，性能稳定，使用寿命长。传感器采用检测探头与漩涡发生体分开按照，而且耐高温的压电晶体密封在检测探头内，不与被测介质接触，所以SCLUGB/E涡街流量计具有机构简单，通用性好、稳定高的特点。
6、输出与流量成正比的脉冲喜好或模瓜信号，无零点漂移，精度高，方便与计算机联网。
7、测量范围宽，量程比可达20：1.涡街流量计测量体积流量时不需补偿，涡街输出的信号实际上是与流速成系线性关系的，也就是与体积流量成正比。压力和温度补偿的目的是为了得至流体的密度，乘以体积流量就得到质量流量，若测量气体的体积流量就不需要补偿了。
8、压力损失小。用口径dn50的涡街流量计测量可烯气体的流量。若管道内的非常大流量qmax=2003，h时，传感器的压力损失是：△P=1.08×10-6pv2（kpa）=0.605kpa
9、在一定的雷诺数范围内，流量特性不受流体压力、温度、粘度、密度、成分、的印象，仅是与漩涡发生体的形状和尺寸有关。
10、应用范围广、蒸汽、气流、液体流量均可测量。
LUGB型气体涡街流量计测量范围

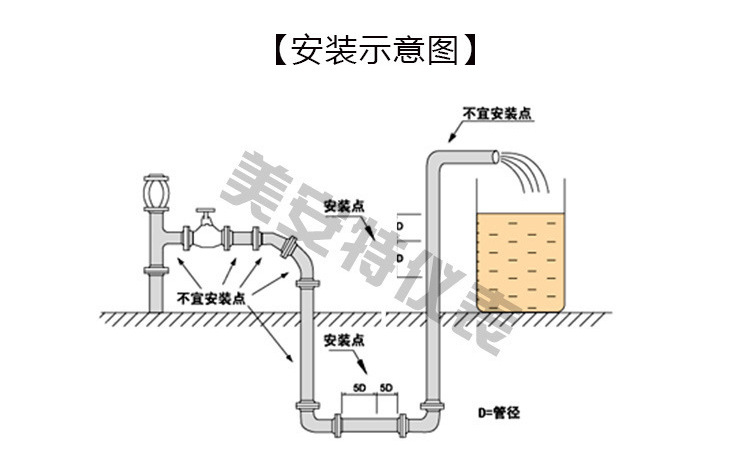

不同口径仪表测量流量范围会有所不同，仪表选择过程中一定要按照流量使用范围来选择仪表，非常忌讳的是按照管道粗细选择仪表。根据管道选择仪表非常大的弊端是：很容易由于流量不足导致测量误差。
LUGB型气体涡街流量计的流量范围判定是以工况流量为依据，因此仪表选用中将流量转化为工况流量然后对比流量范围表，尽可能使常用流量在仪表测量的中间范围。
