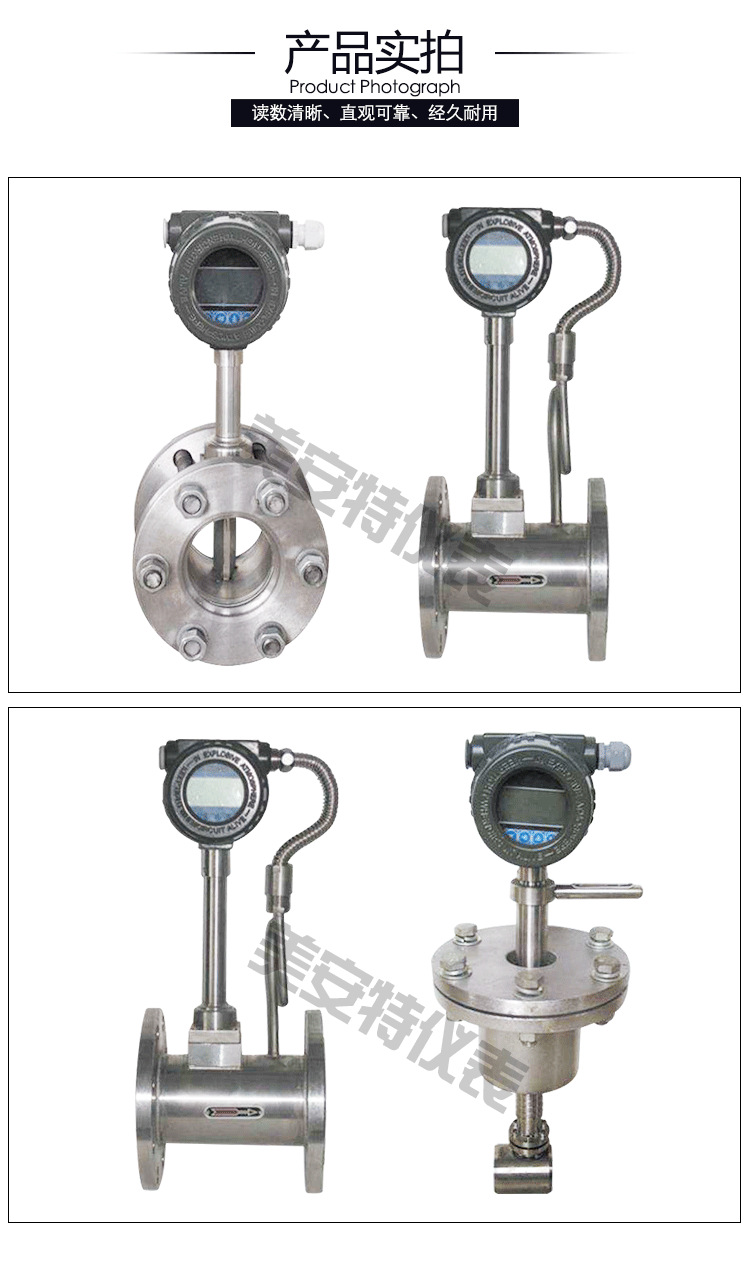

涡街流量计

产品说明:

涡街流量计规格可按照客户实际情况定制,支持:涡街流量计非标定制

产品概述:

涡街流量计是根据卡门(Karman)涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量,如气体、液

温馨提示:本产品(涡街流量计)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情






涡街流量计是根据卡门(Karman)涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。

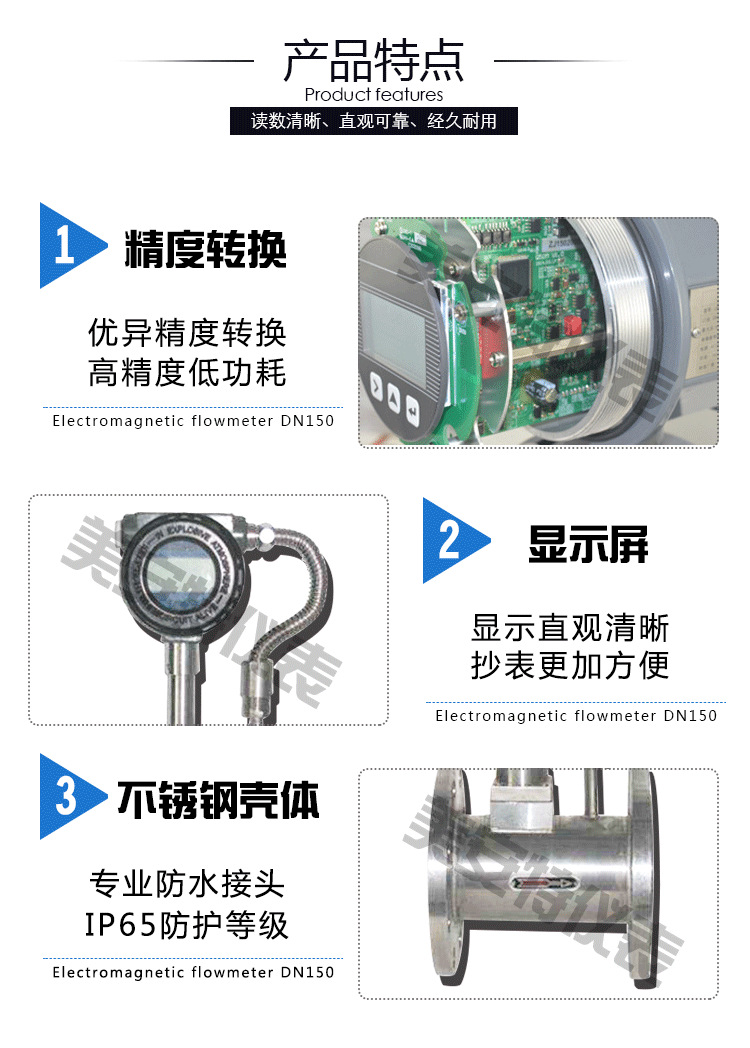

其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的测量仪器。

原理:

在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门旋涡,旋涡列在旋涡发生体下游非对称地排列。
涡街流量计是根据卡门涡街原理(Kármán Vortex Street)测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。
涡街流量计是应用流体振荡原理来测量流量的,流体在管道中经过涡街流量变送器时,在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡,旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关,可用下式表示:

式中:  为旋涡的释放频率,单位为Hz;v为流过旋涡发生体的流体平均速度,单位为m/s;d为旋涡发生体特征宽度,单位为m;St为斯特劳哈尔数(Strouhal number),无量纲,它的数值范围为0.14-0.27。
St是雷诺数的函数,  。
当雷诺数Re在  范围内,St值约为0.2。在测量中,要尽量满足流体的雷诺数在  ,此时旋涡频率  。
由此,通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度v,再由式  可以求出流量q,其中A为流体流过旋涡发生体的截面积。

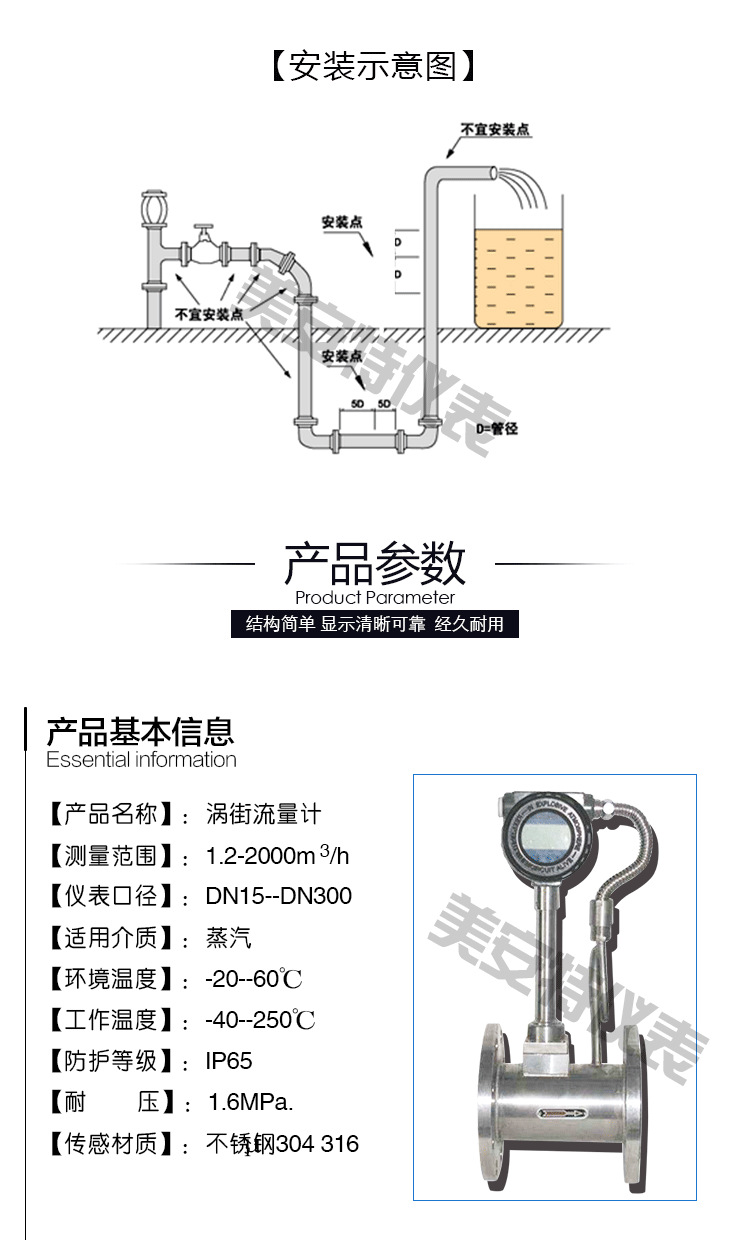

技术指标:
测量介质: 气体、液体、蒸汽
连接方式:法兰卡装式、法兰式、插入式

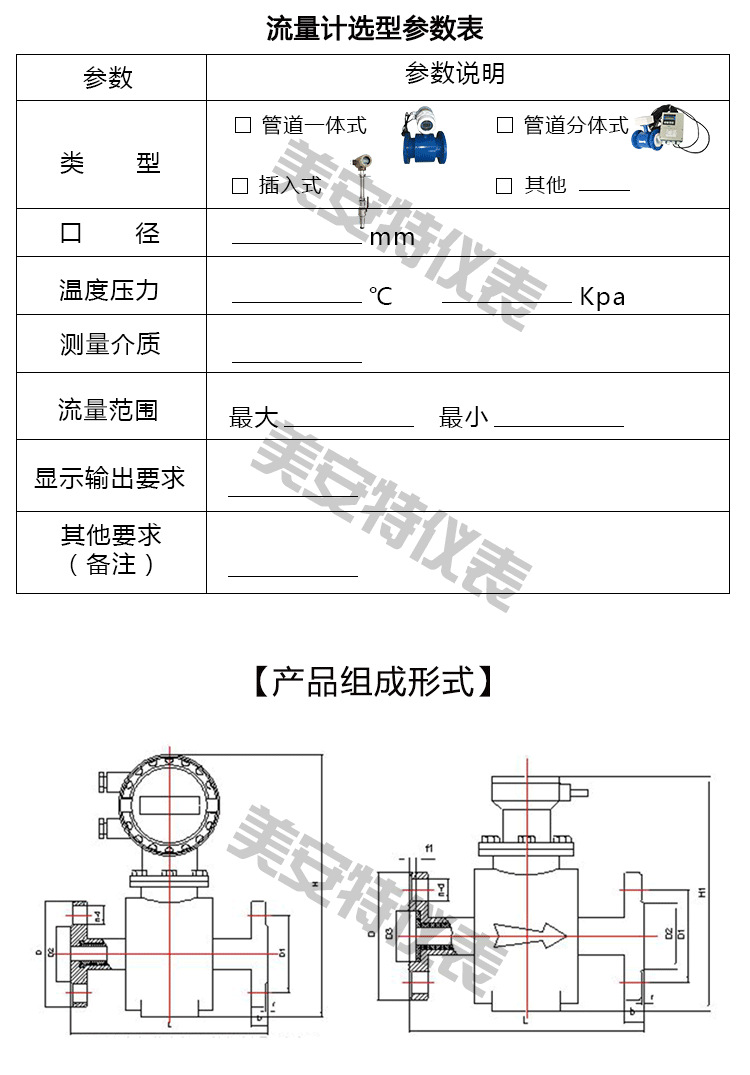

口径规格 法兰卡装式口径选择 25,32,50,80,100
法兰连接式口径选择 100,150,200
流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s;液体0.5~7m/s。
正常测量流量范围 液体、气体流量测量范围见表2; 蒸汽流量范围见表3。
测量精度 1.0级 1.5级
被测介质温度:常温–25℃~100℃,高温–25℃~150℃ -25℃~250℃
输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V
脉冲占空比约50%,传输距离为100m
脉冲电流远传信号 4~20 mA,传输距离为1000m
仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃
材质 不锈钢,铝合金
电源 DC24V或锂电池3.6V
防爆等级 本安型iaIIbT3-T6,防护等级 IP65。
