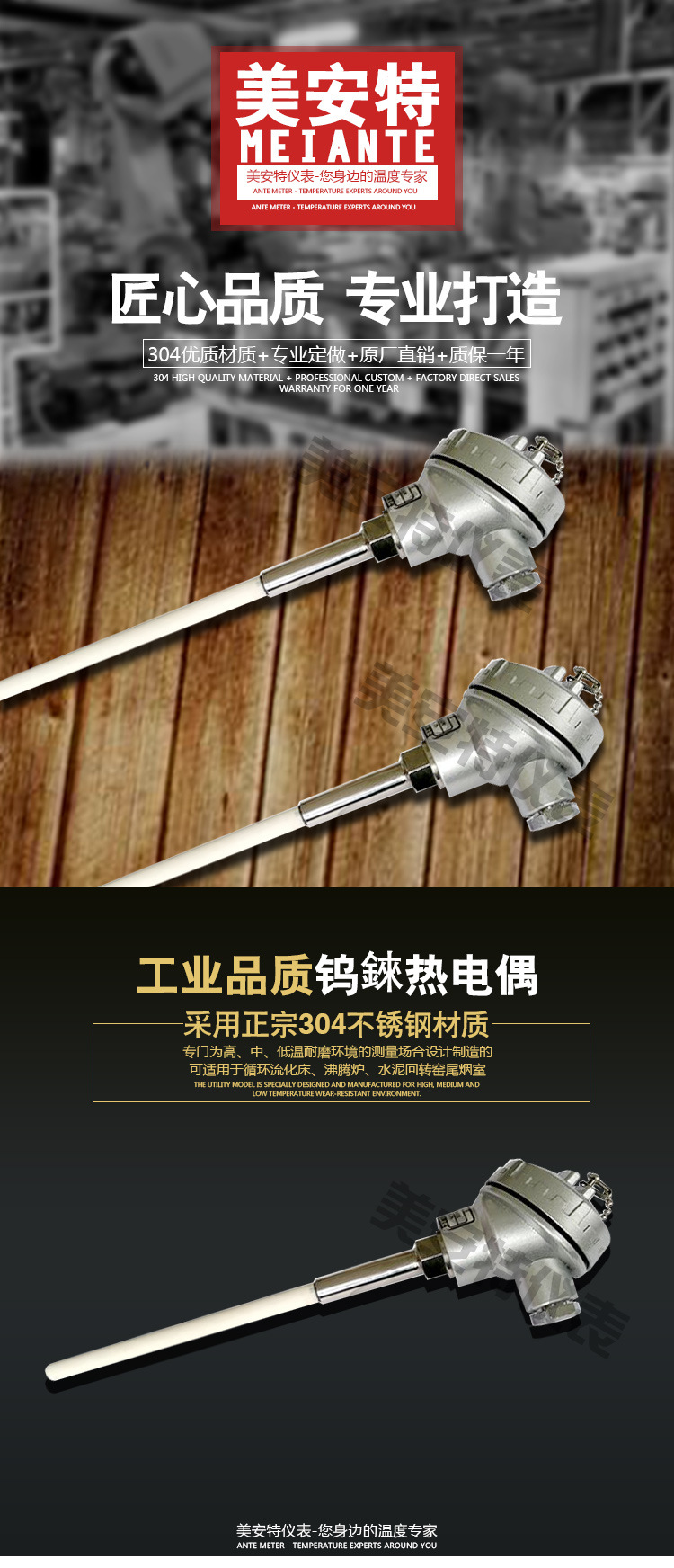

钨莱热电偶

产品说明：

钨莱热电偶规格可按照客户实际情况定制，支持：钨莱热电偶非标定制

产品概述：

一、仪表概述：热套式热电偶采用热套保护套管与热电偶分离组合方式，使用时用户可将热套式保护套管焊接在设备或者管道上，然后再装上热电偶就可以使用，优点是提高了保护管的工作压力与···

温馨提示：本产品(钨莱热电偶)型号众多，案例仅供参考，更多型号请联系客服！

  • 产品详情



一、仪表概述：
热套式热电偶采用热套保护套管与热电偶分离组合方式，使用时用户可将热套式保护套管焊接在设备或者管道上，然后再装上热电偶就可以使用，优点是提高了保护管的工作压力与使用寿命，又方便于热电偶的维修更换，本厂生产的热套保护管采用整体与深盲孔加工技术，保护管的端部不用焊接，从而提高了热套保护管的强度和使用寿命。
二、测量原理：
热套式热电偶是两种不同成份的导体（称为热电偶丝材或热电极）两端接合成回路，当接合点的温度不同时，在回路中就会产生电动势，这种现象称为热电效应，而这种电动势称为热电势。热电偶就是利用这种原理进行温度测量的，其中，直接用作测量介质温度的一端叫做工作端（也称为测量端），另一端叫做冷端（也称为补偿端）；冷端与显示仪表或配套仪表连接，显示仪表会指出热电偶所产生的热电势。
三、适合场合：
热电偶适合于蒸汽管道、锅炉及其他对温度、压力、流速有所要求的场所。

四、性能特点：
1、装配简单，更换方便；
2、压簧式感温元件，抗振性能好；
3、测温范围大；

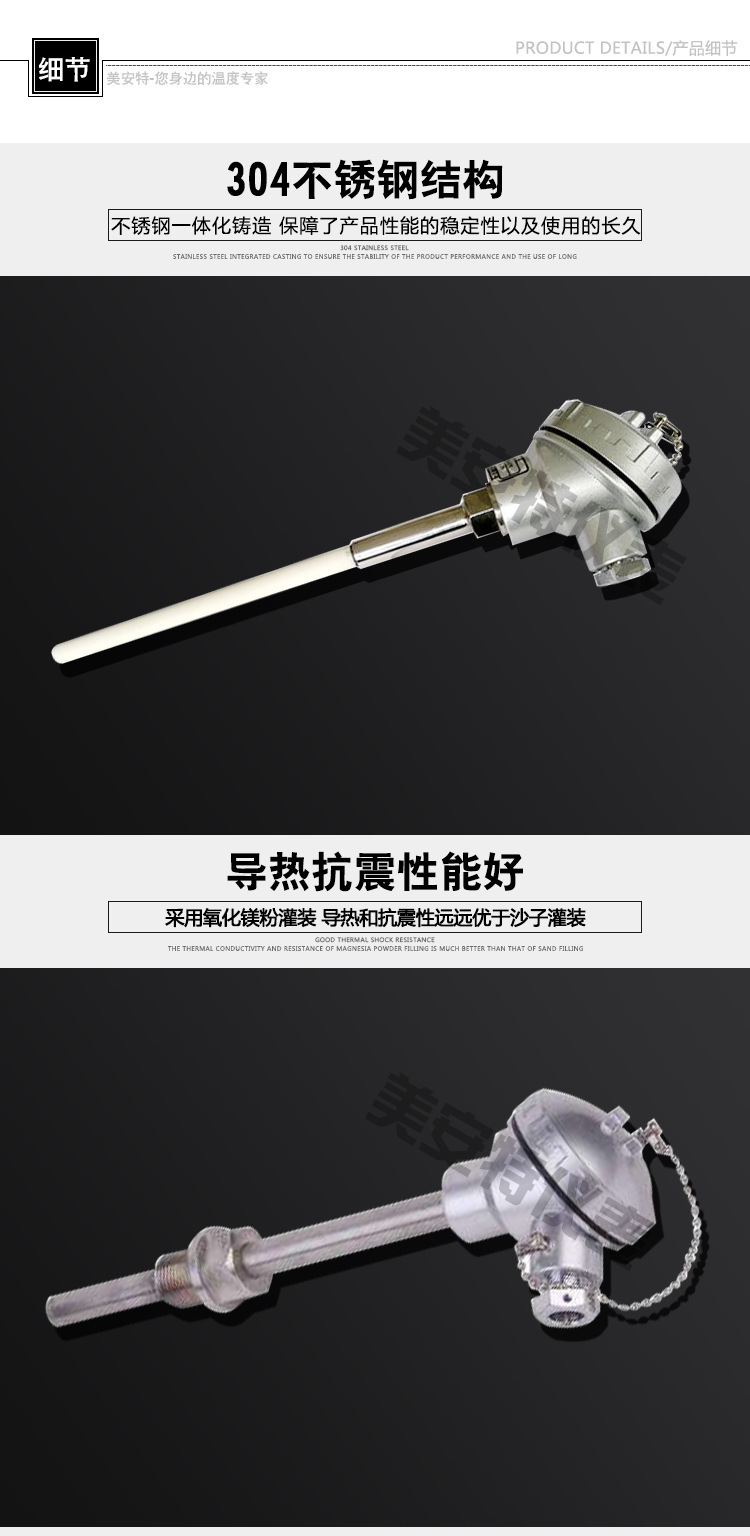

4、机械强度高，耐压性能好。

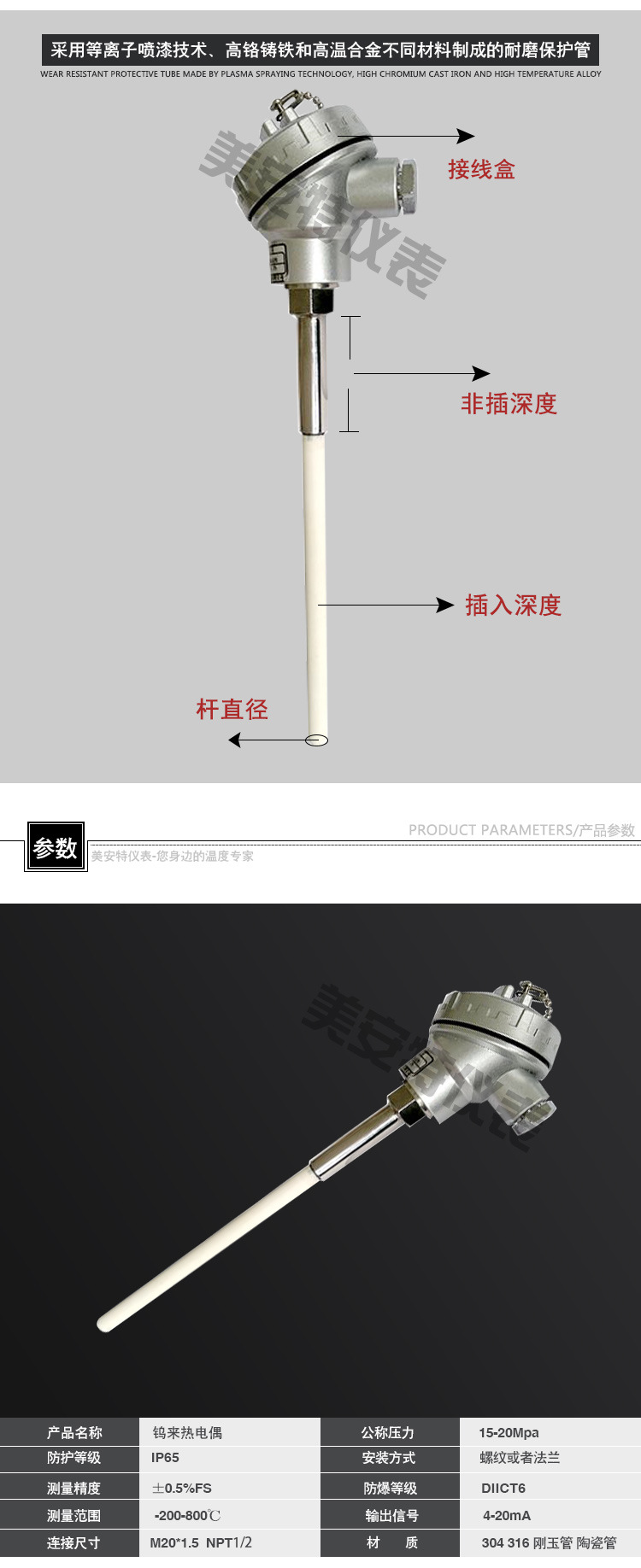

五、技术指标：
1、 电气出口：M20x1.5,NPT1/2；
2、连接尺寸：M20x1.5,NPT1/2；
3、防护等级：IP65。
六、热套式保护套管的安装步骤如下：
1、在被测介质的管道上开孔。为了使保护套管的三角锥面牢固地安装在管壁上，可先钻一个直径38mm的通孔，再扩大到直径42mm，扩孔时将直径38mm的孔保留10mm长。
2、焊接安装套管。安装套管的长度，应确保保护套管的三角锥面牢固地抵在直径38mm的孔内。
3、插入保护套管。当保护套管的三角锥面已与38mm孔密合时，保护套管和安装套管之间应留有足够的焊接间隙。
4、将保护套管焊接在安装套管上。
