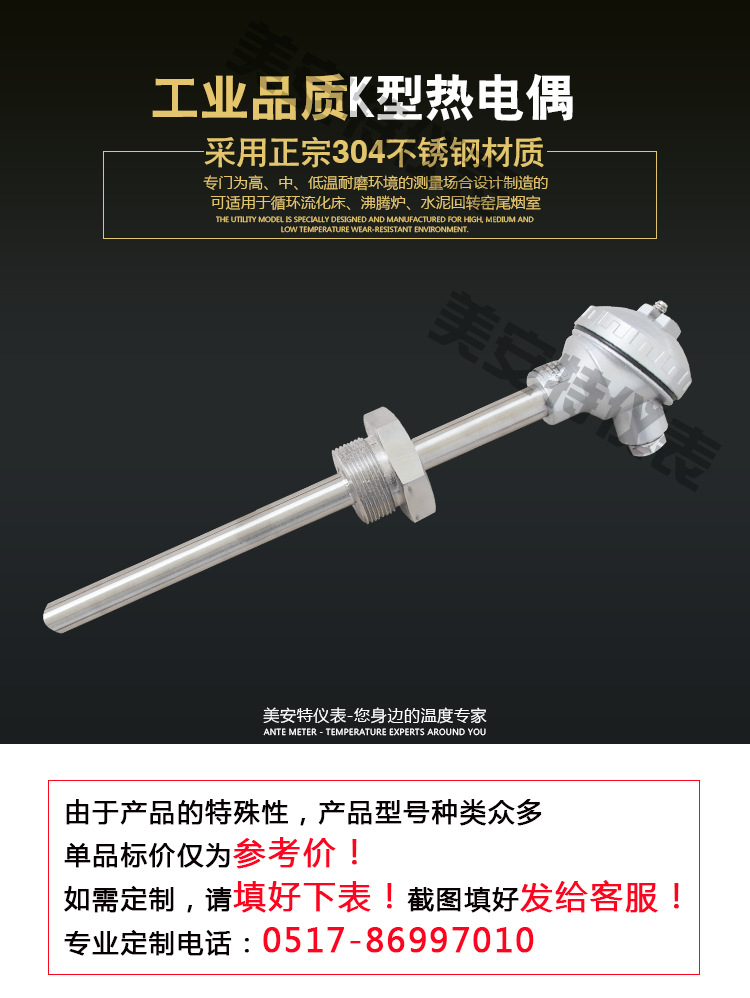

K型铠装热电偶

产品说明：

K型铠装热电偶规格可按照客户实际情况定制，支持：K型铠装热电偶非标定制

产品概述：

一、仪表概述：多点热电偶是多种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电势，接···

温馨提示：本产品(K型铠装热电偶)型号众多，案例仅供参考，更多型号请联系客服！

  • 产品详情






一、仪表概述：
多点热电偶是多种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电势，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。
二、测量原理：

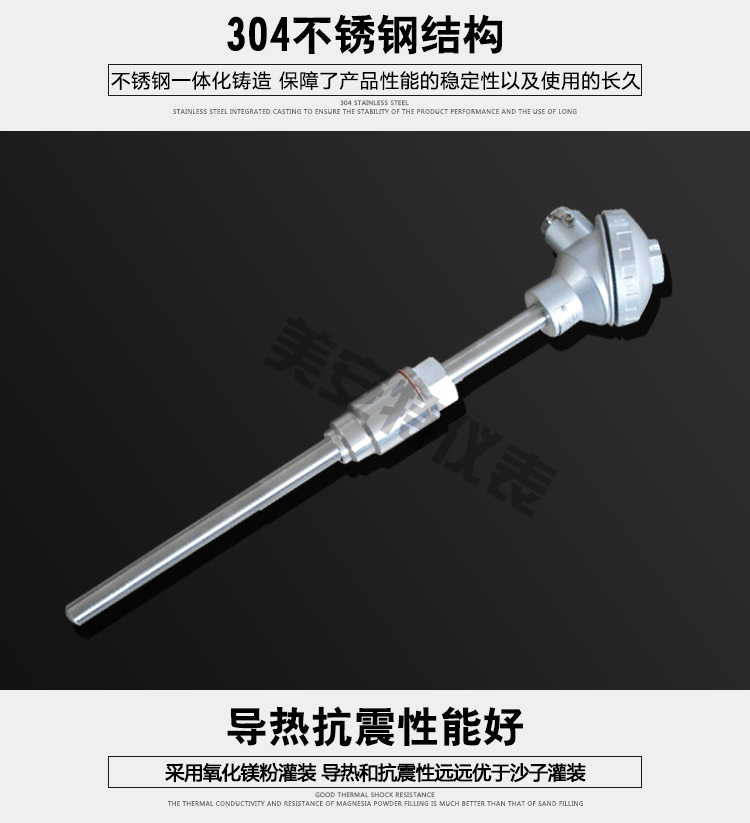

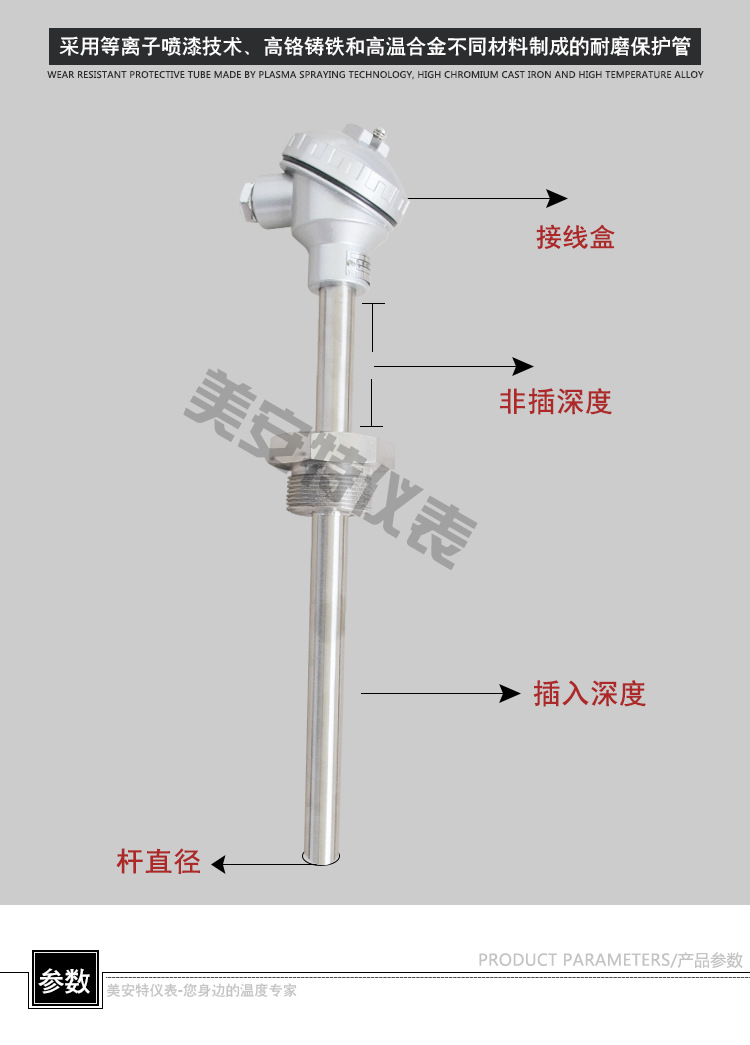

多点热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只与热电偶导体材质以及两端温差有关，与热电极的长度、直径无装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。

三、性能特点：
1、装配简单，更换方便；
2、压簧式感温元件，抗振性能好；
3、测温范围大；
4、机械强度高，耐压性能好。

四、技术指标：
1、电气出口：M27X2 ， NPT3/4；
2、热热响时间：≤ 8S；
3、偶丝直径：Φ 3；
4、防护等级：IP65。

五、安装方法：
1、首先应测量好热电偶法兰或者螺纹螺牙的尺寸,加工配套好法兰或者螺纹底座.
2、要根据法兰或者螺纹底座的尺寸,在需要测量的管道上开孔.
3、法兰或者螺牙座的焊接.把法兰座或者螺纹底座插入已开好孔内,把法兰座或者螺纹底座与被测量的管道焊接好.
4、把热电偶用螺栓紧固或者螺纹旋进已焊接好的螺纹底座.

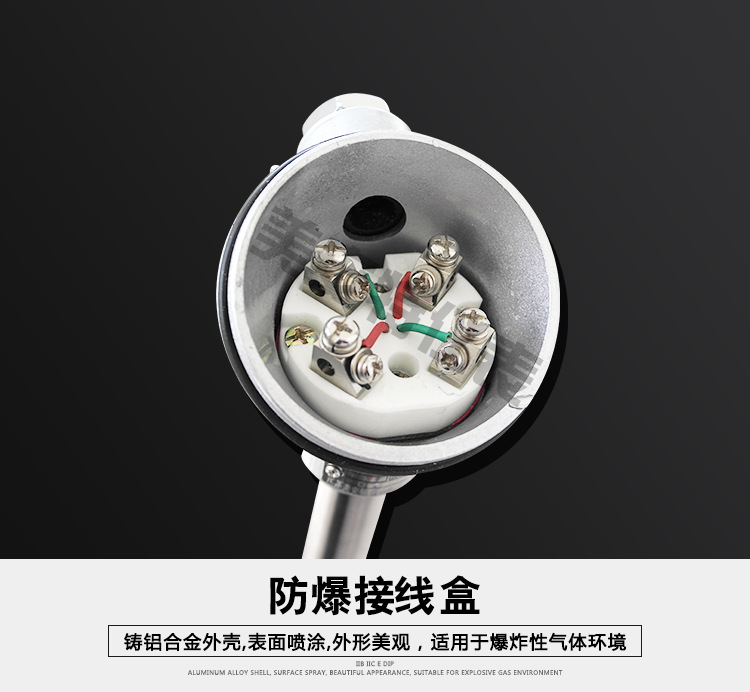

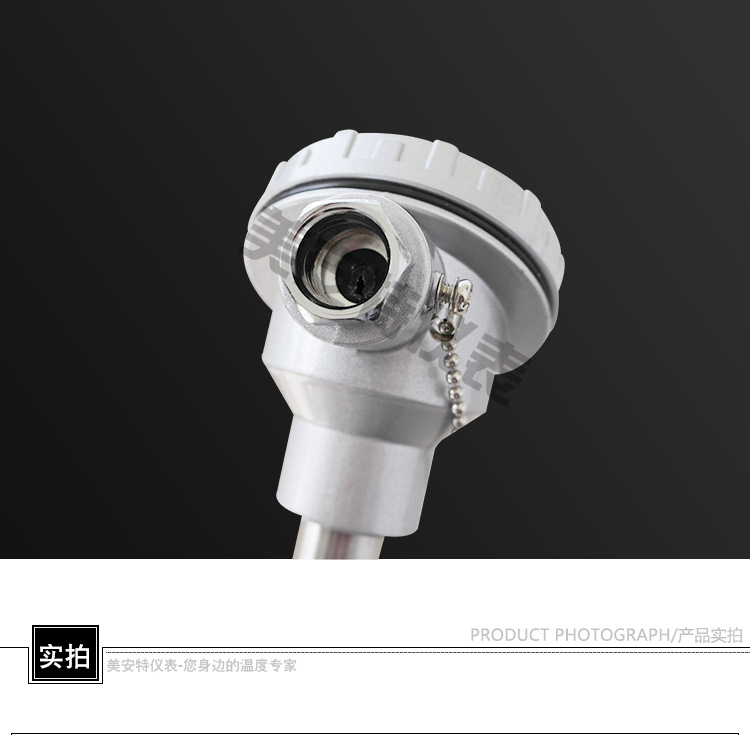

5、按照接线图将热电偶的接线盒接好线,并与表盘上相对应的显示仪表连接.注意接线盒不可与被测介质管道的管壁相接触,保证接线盒内的温度不超过100℃范围.接线盒的出线孔应防因密封不良,水汽灰尘等沉积造成接线端子短路。
