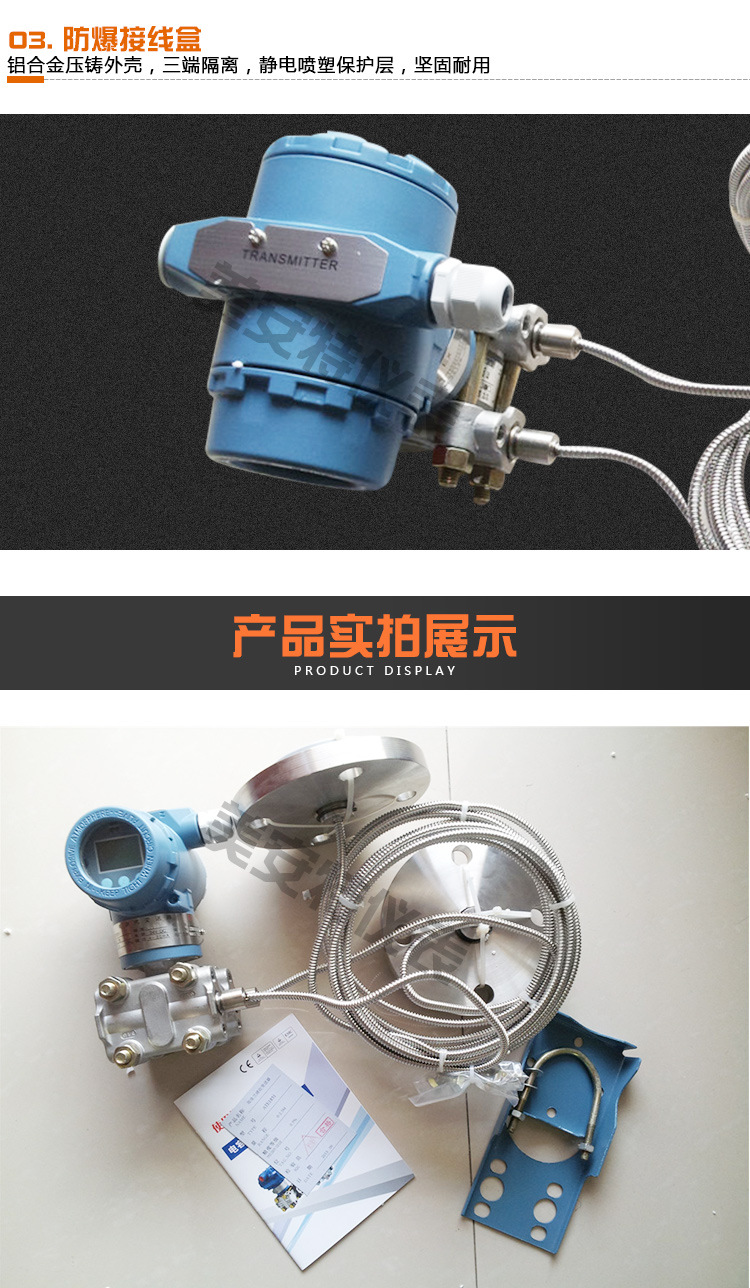

一、仪表概述：
双法兰液位变送器是引进国外先进技术和设备生产的新型差压变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。
由于该外观上完全融合了目前国内zui为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，同时与传统的1151、CECC等系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，该系列双法兰变送器除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。
测量液位在安装时，负压室应安装在上端，正压室安装在下端，仪表本体安装在中间，这样变送器就有一个负差压，这个负差压如数值不大，可用调零的方法予以去除。但有一定的数值时，则可用负迁移的方法来进行消除，应该注惫到负迁移量程的大小只与两个法兰之间的高度之差h及不变液位的高度Ho的大小有关，而与变送器安装位置的高低无关。这里说明点：在市场上，和双法兰液位计是属于同一款产品。
二、测量原理：
双法兰液位变送器的测量原理是当被测介质的两种压力通入高、低两压力室，作用在δ元件（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。液位变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不*时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。
三、主要用于以下场合的测量：

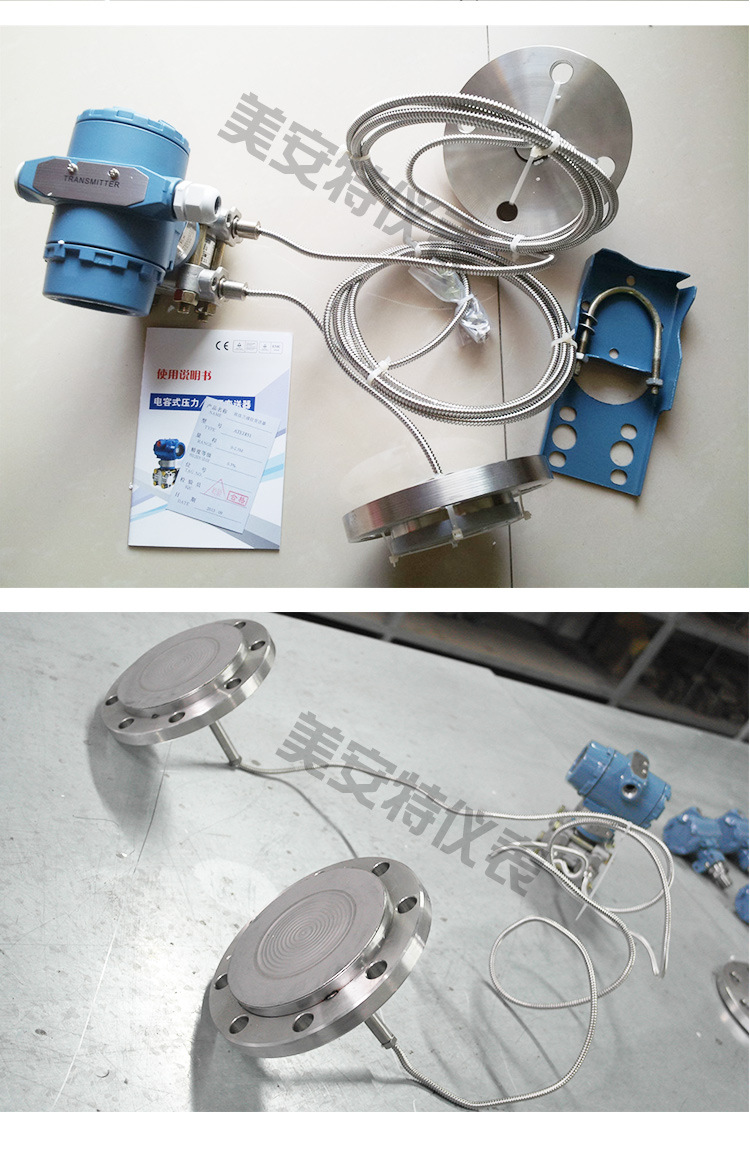

Z3051DP/GP型差压/压力变送器带上远传密封装置后，就成为双法兰远传液位变送器，它仍具有差压/压力变送器的各种特点。可与HART手操器相互通讯，通过它进行设定，监控。
可避免被测介质直接和变送器的隔离膜片接触，这种测量方法适用于下述几种情况：
1、高温下粘稠介质。
2、易结晶的介质。
3、带有固体颗粒或悬浮物的沉淀性介质。
4、强腐蚀或剧毒性介质。
可消除导压管泄漏污染周围环境现象的发生；可免去采用隔离液时，因测量信号的不稳定，需要经常补充隔离液的繁琐工作。
5、连续精确测量界面和密度。
远传装置可避免不同瞬间介质的交混，从而使测量结果真实地反映过程变化的实际情况。
6、卫生清洁要求很高的场合。
如食品、饮料和医药工业生产中，不仅要求变送器接触介质部位符合卫生标准，并且应便于冲洗，以防止不同批量介质的交叉污染。
四、性能特点：
1、逐台进行模拟“在线运行”考核，保证变送器在极限环境温度、介质温度和工作压力（包括正压或真空）下，稳定而可靠地工作。
2、采用“动态型面”远传膜片结构，超载后膜片不会受损；长期工作后精度不会发生变化。
3、选用全熔焊和刚性密封结构的灌充系统，根除了漏油现象的发生。
4、设计新颖的毛细管结合部件，使毛细管得到可靠的保护，在现场使用不易折断。
5、品种、形式和尺寸多样的远传装置，以及丰富的灌充液种类，可以满足各种不同场合的测量需要。
6、可提供各种特殊需要产品，包括高温、高真空、快响应和不等长毛细管（差值≤4.5米）。8、小型化（2.4kg）全不锈钢法兰，易于安装。
五、技术指标：
输出信号：4～20MA.DC二线制（模拟）
二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）
供电电源：12～45V.DC(详见负载特性图)
电源影响：<0.005%输出量程/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的±0.1%，±0.2
（标配精度为±0.2%，若选择其他精度请在订货选型时注明。）
量 程 比：10：1或100比1
阻 尼：通常可在0.1～16秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。
启动时间：<2秒，不需预热
工作环境：环境温度 -29～93℃（模拟放大器）
-29～75℃（数字/智能放大器）
-29～65℃（带显示表头）
环境湿度 0～95%
防护特性：防护能力 IP65
防爆类型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
静压影响：零位误差：±0.5%zui大量程限值，对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响：0.05%zui大量程值，接受辐射频率27～500MHz，试验场强3V/m。
指示表(%)：液晶数显 精度±0.2%
振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。
重 量：3.9Kg（不包括附件）
注：① 远传差压变送器的静压还取决于选定法兰的规格。
② 远传装置的工作温度，由所选择的灌充液种类确定。
③ 远传差压变送器的介质温度影响是指两侧的远传装置由室温开始同时受到相同的温度作用，所产生的输出变化。
④ 静压和温度影响，均是在zui大量程时测得。
⑤ DP型远传差压变送器两侧的毛细管zui大长度为7.5米，两侧长度差为4.5米。
六、远传装置形式有四种：
1、扁平式远传装置（标准3″、工作压力2.5MPa）；
2、螺纹安装式远传装置（zui大工作压力10MPa）；
3、法兰安装式远传装置；
4、插入筒式远传装置（标准3″或4″，工作压力2.5MPa）。
