投入式液位计变送器

产品说明:

投入式液位计变送器规格可按照客户实际情况定制,支持:投入式液位计变送器非标定制

产品概述:

投入式液位传感器是一种测量液位的压力传感器,基于所测液体静压与该液体的高度成比例的原理,采用隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器,将静压转换为电信号,再经过温度补偿和···

温馨提示:本产品(投入式液位计变送器)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情

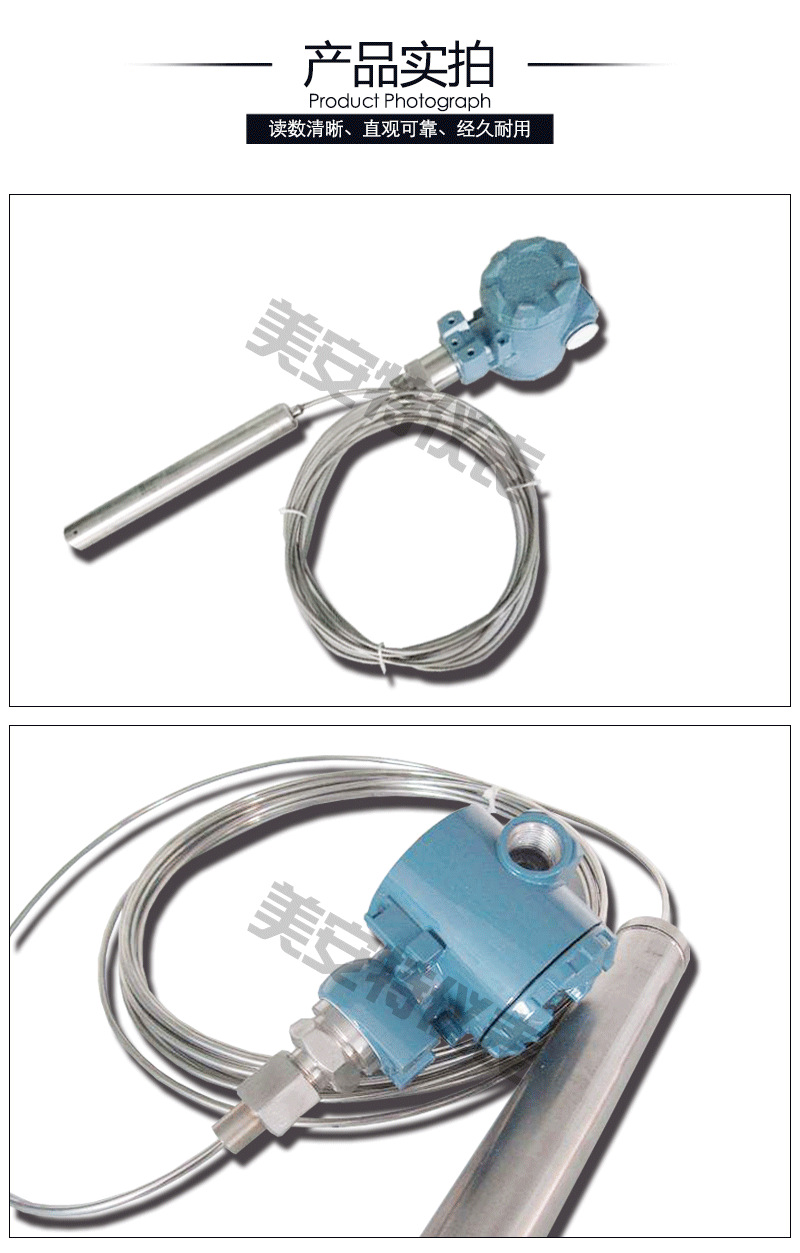

投入式液位传感器是一种测量液位的压力传感器,基于所测液体静压与该液体的高度成比例的原理,采用隔离型扩散硅敏感元件或陶瓷电容压力敏感传感器,将静压转换为电信号,再经过温度补偿和线性修正,转化成标准电信号,一般适用于石油化工、冶金、电力、制药、供排水、环保等系统和行业的各种介质的液位测量。
投入式液位变送器是基于所测液体静压与该液体高度成正比的原理,采用扩散硅或陶瓷敏感元件的压阻效应,将静压转成电信号。经过温度补偿和线性校正。转换成4-20mADC标准电流信号输出。投入式液位变送器的传感器部分可直接投入到液体中,变送器部分可用法兰或支架固定,安装使用极为方便。

工作原理:

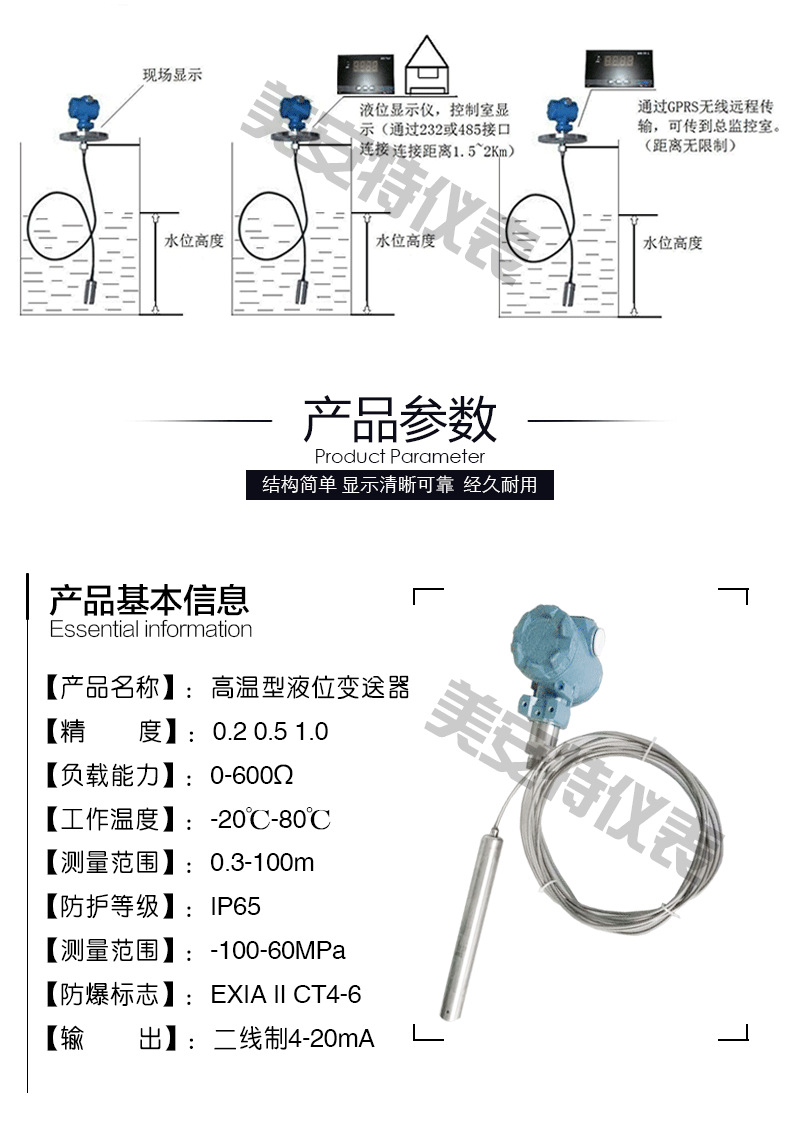

用静压测量原理:
当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力公式为:Ρ = ρ .g.H + Po
式中:
P :变送器迎液面所受压力ρ:被测液体密度
g :当地重力加速度
Po :液面上大气压
H :变送器投入液体的深度
同时,通过导气不锈钢将液体的压力引入到传感器的正压腔,再将液面上的大气压 Po 与传感器的负压腔相连,以抵消传感器背面的 Po ,使传感器测得压力为:ρ .g.H ,显然 , 通过测取压力 P ,可以得到液位深度

主要技术指标:
测量范围:0.3~110m
精度:0.2、0.5、1.0级
工作温度:-20~80℃
输出信号:二线制4~20mADC
电源电压:标准24VDC(12~36VDC)
不灵敏区:≤±1.0%FS
负载能力:0-600Ω
相对温度:≤85%
防护等级:IP68
防爆标志:ExiaⅡCT4-7

优势分析:
投入式液位变送器它可将各种物位参数的变化转换成标准电流信号,远传至操作控制室,供二次仪表或计算机进行集中显示、报警或自动控制。其良好的结构及安装方式,可适用于 高温、高压、 强腐蚀、易结晶、防堵塞、防冷结以及 固体粉状、粒状物料等特殊条件下的液位,料位或物位的连续检测,可广泛应用于各种工业过程中的检测控制。
特点:
结构简单:无任何可动或弹性元件,因此呆靠性极高,维护量极少。
安装方便:内装式结构尤其显示出这一特点,无需任何专用工具。
调整方便:零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变,两个调整互不影响。
用途广泛;适用于高温高压、强腐蚀等介质的液位测量。
主要技术指标
有效检测范围:0-0.2-20m
精 度:0.5级、1级、1.5级
承压范围:负压、常压、高压(32MPa以下)
工作温度:-50~240℃
环境温度:-20~75℃
适用介质:酸、碱、盐或对聚四氟乙烯无腐蚀的任意介质
输出信号:4-20mA、二线制
供电电源:负载电阻 0-750Ω DC24V
固定方式:螺纹安装M20×1.5、M27×2 法兰安装DN15、DN25、DN50、DN80。
现场显示:模拟显示0-100%、数字显示、现场深度
