液位变送器

产品说明:

液位变送器规格可按照客户实际情况定制,支持:液位变送器非标定制

产品概述:

液位变送器是对压力变送器技术的延伸和发展,根据不同比重的液体在不同高度所产生压力成线性关系的原理,实现对水、油及糊状物的体积、液高、重量的准确测量和传送。 优点: 安

温馨提示:本产品(液位变送器)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情

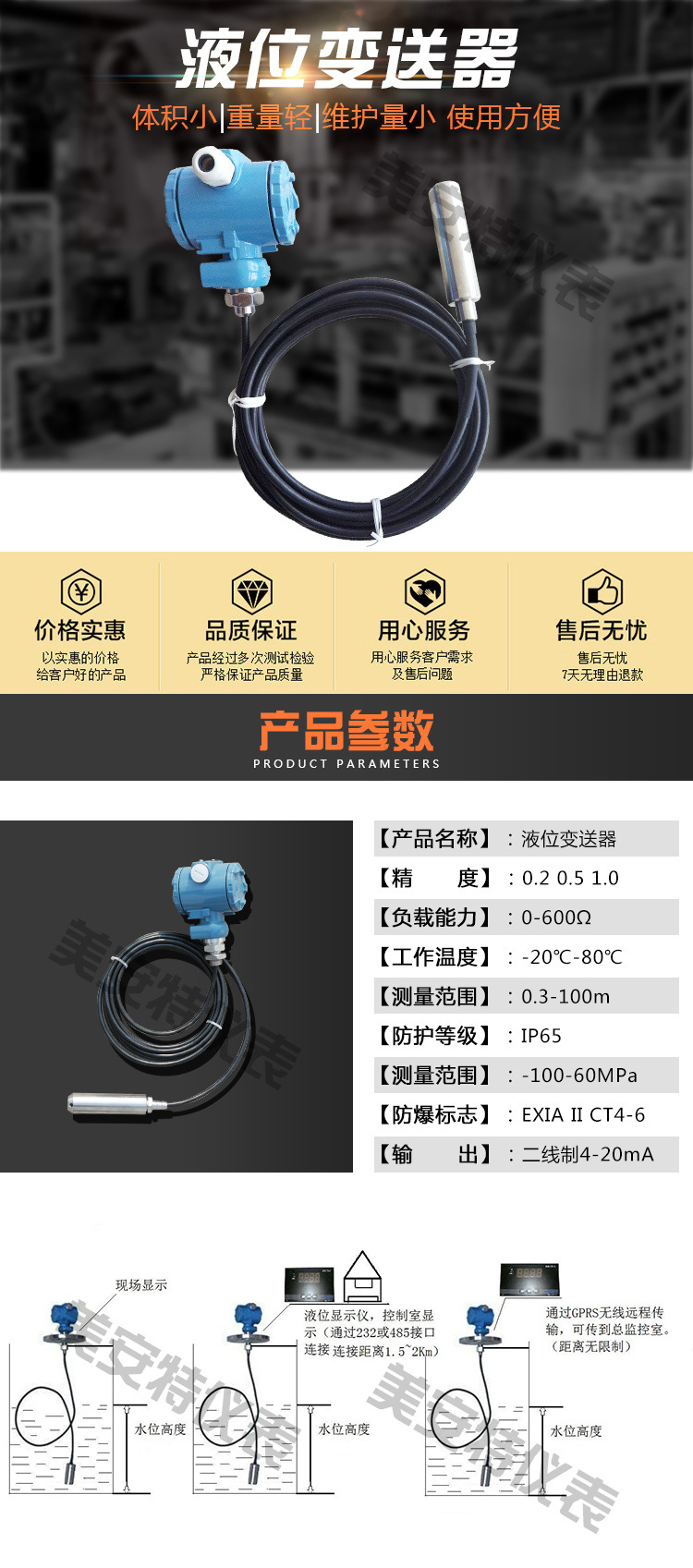

液位变送器是对压力变送器技术的延伸和发展,根据不同比重的液体在不同高度所产生压力成线性关系的原理,实现对水、油及糊状物的体积、液高、重量的准确测量和传送。
优点:
安装简单、使用方便,互换能力强。
适合容器内液体介质的液位、界面的测量。除现场指示,还可配远传变送器、报警开关、检测功能齐全。
指示新颖、读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
测量范围大,不受贮槽高度的限制。
指示机构与被测介质完全隔离,密封性好,可靠性高,使用安全。
结构简单、安装方便、维护方便、耐腐蚀、无需电源、防爆。
高品质传感的灵敏度高,响应速度快,准确反映流动或静态液面的细微变化,测量准确度高。
具备本安防爆和隔离防爆能力,可应用于各种危险场所。
务有防阻塞型设计可实现对糊状介质液位的测量。
100%等分刻度、LED、LCD三种指示表头,现场读十分方便。
4—20mA DC二线制信号传送,抗干扰能力强,传输距离远。
精细独特的零点、满程、非线性补偿,保证仪表使用条件范围内的精度,长期稳定性好。
压力传感器直接感测液位压力,不受介质起泡、沉积的影响。
使用被测介质广泛,可测油、水及与316不锈钢兼容的糊状物,具有一定的防腐能力。

性能:
结构材料:隔离膜片:316不锈钢波纹膜片
传感器外壳:1Cr18Ni9Ti不锈钢。
电缆:φ8聚氯乙烯六芯空心电缆(防腐型为聚四氟乙烯电缆)。
中继箱:97×84×147环氧树脂喷涂。
过程连接: 投入式:直角支架孔距50×50mm,孔径φ5mm。
直杆式:无螺纹或螺纹自选。
螺纹式:M27×2 M20×1.5或螺纹自选。
法兰式:DN25或用户自选。
防腐式:直角支架孔距50×50mm、孔径φ5mm

工作原理:
液位变送器工作原理是当被测介质的两种压力通入高、低两压力室,作用在δ元件(即敏感元件)的两侧隔离膜片上,通过隔离片和元件内的填充液传送到测量膜片两侧。
(浮球)液位变送器是由测量膜片与两侧绝缘片上的电极各组成一个电容器。 当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等,通过振荡和解调环节,转换成与压力成正比的信号。压力变送器和绝对压力变送器的工作原理和差压变送器相同,所不同的是低压室压力是大气压或真空。
A/D转换器将解调器的电流转换成数字信号,其值被微处理器用来判定输入压力值。微处理器控制变送器的工作。另外,它进行传感器线性化。重置测量范围。工程单位换算、阻尼、开方,传感器微调等运算,以及诊断和数字通信。
本微处理器中有16字节程序的RAM,并有三个16位计数器,其中之一执行A /D转换。
D/A转换器把微处理器来的并经校正过的数字信号微调数据,这些数据可用变送器软件修改。数据贮存在EEPROM内,即使断电也保存完整。
数字通信线路为变送器提供一个与外部设备(如205型智能通信器或采用HART协议的控制系统)的连接接口。此线路检测叠加在4-20mA信号的数字信号,并通过回路传送所需信息。通信的类型为移频键控FSK技术并依据BeII202标准。
