一、仪表概述：
有机玻璃管液位计主要适用于直接指示各种罐、塔、槽、箱等容器内介质液位的高度。仪表结构简单，使用方便。 仪表上下阀门内装有安全钢珠，当玻璃因意外损坏时，钢珠在容器内压力的作用下自动密封，防止容器内液体外溢。
二、测量原理：
玻璃管液位计在上下阀上都装有M27×1.5或ZG3/4"的螺纹接头，通过法兰与容器连接构成连通器，透过玻璃板可直接读得容器内液位的高度。
仪表在上下阀内都装有钢球，当玻璃管因意外事故破坏时，钢球在容器内压力作用下阻塞通道，这样容器便自动密封，可以防止容器内的液体继续外流。
三、适用场合：
有机玻璃管液位计可同其他的数显仪表配套使用，大道多种控制目的。因此，它广泛的用与电力、石油、化工、环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
四、性能特点：
1、适合容器内液位介质的液位、界位的测量。除现场指示外还可配位置变送器、报警开关进行远。
2、距离信号传递。

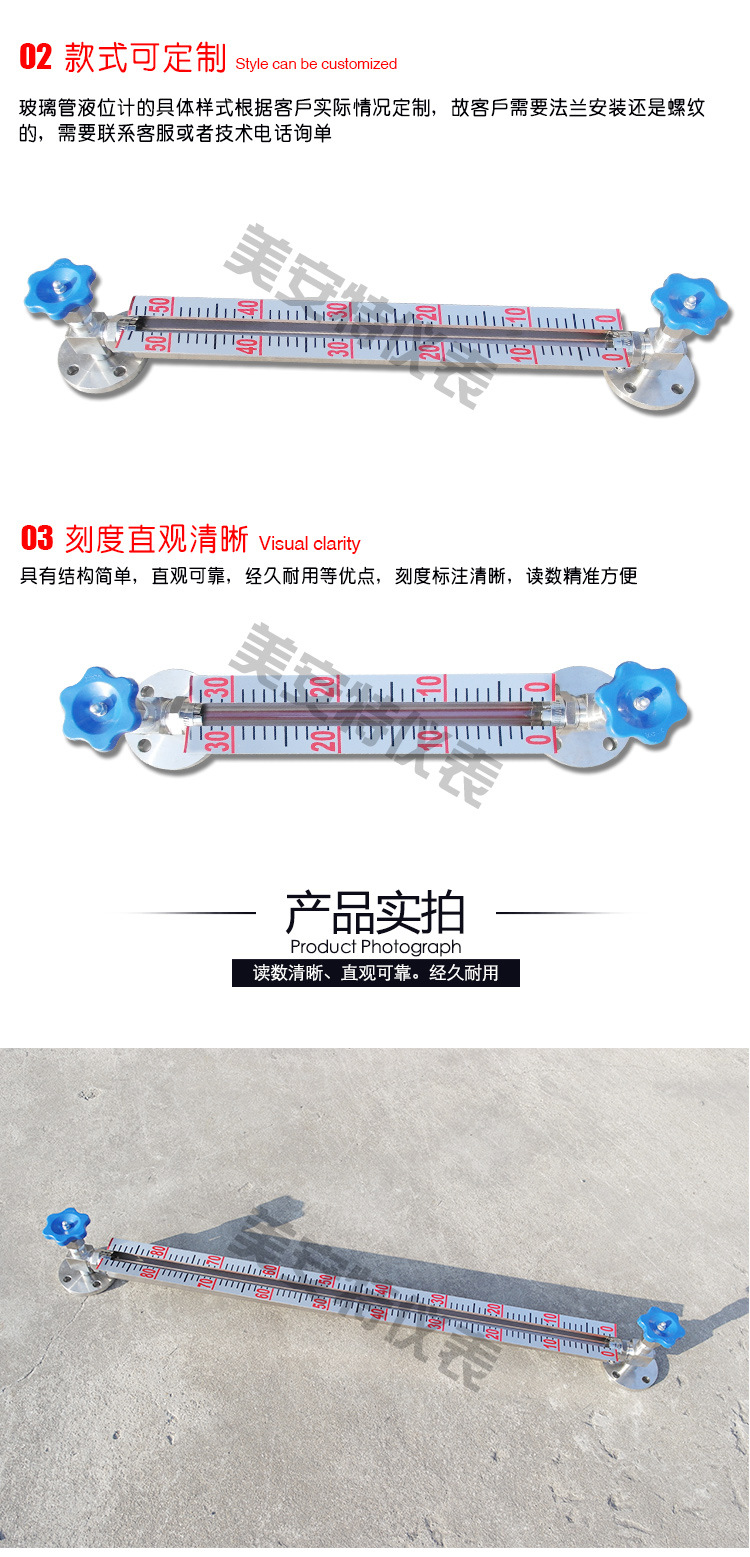

3、指示新颖、读数直观、指示器的观察方向可根据用户的需要位置而改变。
4、指示机构与被测介质完全隔离，因而密封性好，可靠性高，使用安全。
5、结构简单、安装方便、维护费用低。
6、耐腐蚀、防爆、无需电源。

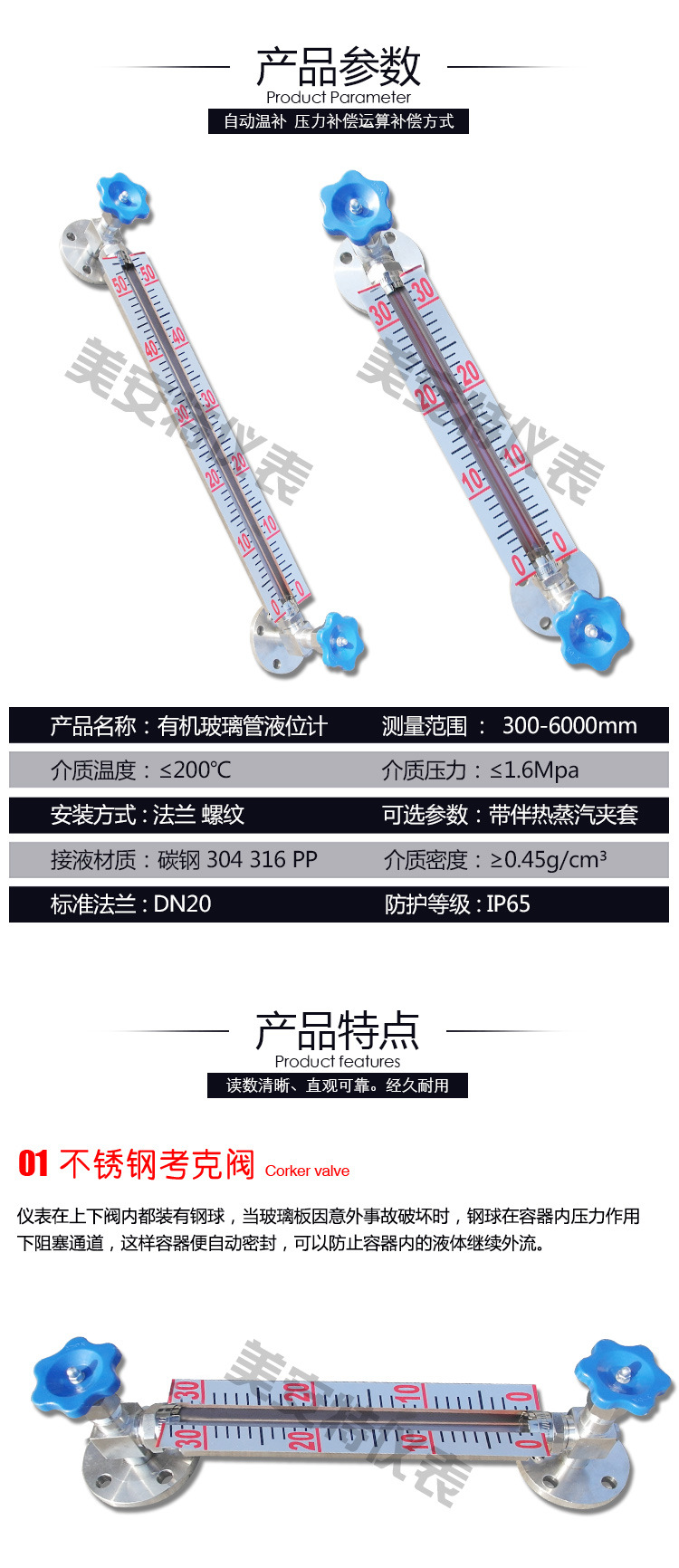

五、技术指标：
1、测量范围（安装中心距）：350、440、500、600、800、1000、1200、1400、1700、2000mm ；
2、被测介质工作压力：1.0（R-PP），1.6（玻璃管），2.5，4.0，6.4MPa（石英管）；
3、被测介质工作温度：-10℃~+450℃；
4、钢球自动封闭压力：大于0.2MPa重量：15~30kg；
5、伴热蒸汽压力：≤0.6MPa；
6、蒸汽夹套接头：G1/2″外螺纹；
7、接口法兰：采用化工部1997年颁发的HG20592~20635-97法兰标准。
六、安装、使用、维护：
1、安装：玻璃管液位计属精密仪表，运输、搬运、开箱及安装时都要小心轻放，不得撞击、敲打，防止玻璃管破碎，出厂时按1.5倍PN试压，用户不得擅自拆卸玻璃管；
2、使用：液位计上下阀门的法兰与容器上、下引出管的法兰安装连接好后，先慢慢开启上下阀门，使液体冲刷内壁，如有显示不清晰现象，待压力稳定后即能清晰，如容器内液体为高温时，应事先将玻璃管进行预热半小时后方可投入运行，以免玻璃管突然受高温而破裂；
3、维护：经长期使用后，需定期进行冲洗排污，可先关闭上下阀门，然后开启排污阀，将管内液体排空后关闭，再微开下阀让液体充入表体后关闭，zui后，微开上阀，打开排污阀，反复冲净为止；如选用针型阀门在正常运行时，阀杆退出转数不得少于4转，当玻璃管损坏时，保证钢球能自动密封。
七、安装注意事项：
1、玻璃管液位计在运输、搬运及安装时，不准撞击或敲打，以防玻璃管和玻璃片破碎。
2、液位计安装后，当介质温度很高时，不要马上开启阀门，应预热20-30分钟，待玻璃管有一定温度后，再缓慢开启阀门。
阀门开启程序：先缓慢开启上阀门，再缓慢开启下阀门，使被测介质慢慢进入玻璃管内。
3、液位计在使用中，应定期清洗玻璃管内外壁污垢，以保持液位显示清晰。清洗程序：先关闭与容器连接的上、下阀门，打开排污阀，放净玻璃管内残液，使用适当清洗剂或采用长杆毛刷拉擦方法，清除管内壁污垢。
4、如果石英管断裂或挂垢严重需要更换时，具体步骤
如下：
拆下表体，拧开两端螺帽和螺母，用木棍将石英玻璃管从一端向另一端敲击，取出石墨环，将新石英管装入，
再将石墨环套在石英管上，等距嵌入表体内，拧紧两端螺母及螺帽，确认无渗漏后，即可投入运行。
适用于碱性 酸性环境。碱性玻璃管液位计，酸性玻璃管液位计。
八、玻璃管液位计与玻璃板液位计的区别：
液位计是一种常用的流量测量仪器，在多个行业中都有一定的应用。液位计的种类是非常多的，其中玻璃管液位计和玻璃板液位计都是常用的类型，大家对于两者之间的区别都了解过吗？今天小编就来为大家具体介绍一下玻璃管液位计与玻璃板液位计的区别吧，希望可以帮助到大家。
1、玻璃管液位计：
玻璃管液位计根据使用要求可有各种形式，要求不高的可以因陋就简自制，精密容器的液位可用较平直光滑和粗的玻璃管(使毛细现象减小)加上较精密的游标刻度尺来读数。
在与容器连通的玻璃管中安有浮动磁钢(又称浮子)1，在玻璃管外面上下端各装以干簧继电器2，如这样，当浮子接近千簧继电器时，继电器产生开关动作，就可以对液位的上下限进行控制或报警。
玻璃管液位计适用于较低压力的、敞口或密封容器液位的直接指示。
2、玻璃板液位计：
它的结构为在厚实的钢化玻璃板1上开以细槽，下端用金属管2与容器被测液体相连，上端用金属管与容器液面上空问相连，与容器相连处装有阀4，以便操作。
玻璃板液位计能耐较高的压力(可达40公斤力/平方厘米)，能测多种介质的液位(如水、弱碱、氨液、各种油品、丙铜、苯、异丙醉等)，如果要测从较大量程的液位，如3-4米时，可以把好几段玻璃板连接起米，组成既有较大量程，又耐较高压力的玻璃板液位计。
