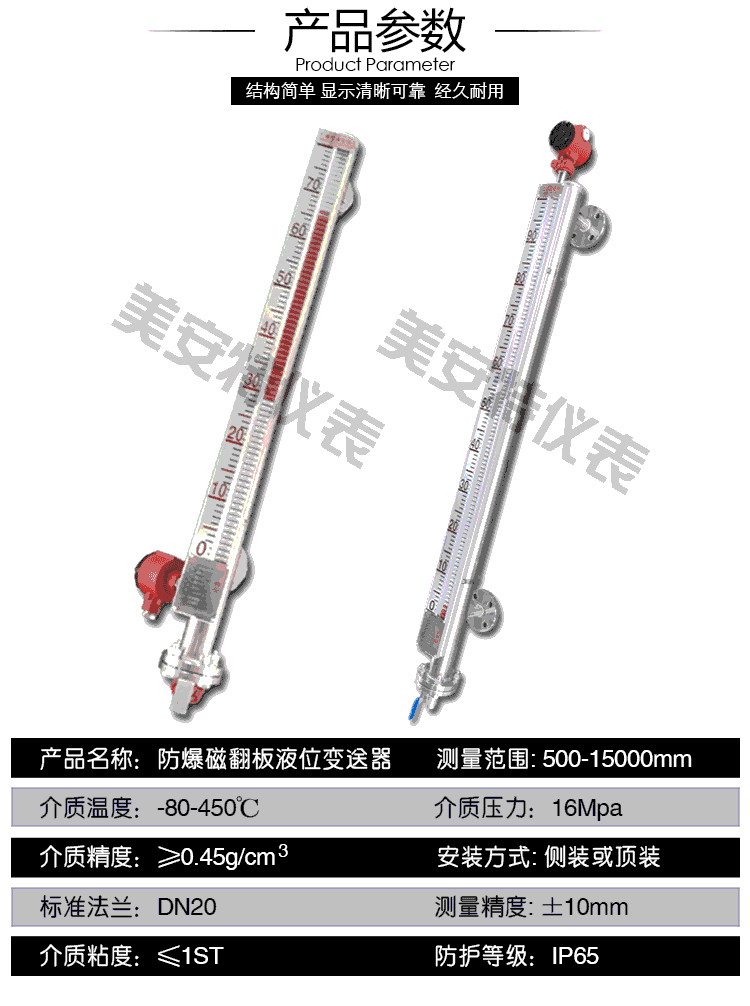

防爆磁翻板液位计

产品说明:

防爆磁翻板液位计规格可按照客户实际情况定制,支持:防爆磁翻板液位计非标定制

产品概述:

磁性翻柱(磁翻柱)液位计是根据磁极耦合原理、阿基米德(浮力定律)等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。在此基础上,不断扩大其使用范

温馨提示:本产品(防爆磁翻板液位计)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情






磁性翻柱(磁翻柱)液位计是根据磁极耦合原理、阿基米德(浮力定律)等原理巧妙地结合机械传动的特性而开发研制的一种专门用于液位测量的装置。在此基础上,不断扩大其使用范围,延伸出多种类型的产品,在检测液位的同时我们赋予它更多的实用功能。

该型号的仪表都有一个容纳浮球的腔体(称为主体管或外壳),它通过法兰或其他接口与容器组成一个连通器;这样它腔体内的液面与容器内的液面是相同高度的,所以腔体内的浮球会随着容器内液面的升降而升降;这时候我们并不能看到液位,所以我们在腔体的外面装了一个翻柱显示器,因为我们在制造浮球时在浮球沉入液体与浮出部分的交界处安装了磁钢,它与浮球随液面升降时,它的磁性透过外壳传递给翻柱显示器,推动磁翻柱翻转180°;由于磁翻柱是有红、白两个半圆柱合成的圆柱体,所以翻转180°后朝向翻柱显示器外的会改变颜色(液面以下红色、以上白色),两色交界处即是液面的高度。

带有液位变送器(电信号远传)的仪表,液位变送部分(电气部分)的工作原理是利用磁性浮子作用在磁簧开关导致连入回路的电阻数目的变化,进而使得传感器部分可以发生与液位变化相对应的电阻信号。通过信号转化器,就可以把电阻信号转化成4~20mA的电流信号。本液位计的电子元件几乎没有电容器、电感等储能元器件。可以叠加HART通讯协议,也可以使用RS485总线通讯。

为了扩大它的使用范围,还可以根据相关标准及要求增加液位变送装置,以输出多种电信号。其中,4~20mA电流信号是比较常用的一种。比如:在监测液位的同时磁控开关信号可用于对液位进行控制或报警;在翻柱液位计的基础上增加了 4~20mA 变送传感器,在现场监测液位的同时,将液位的变化通过变送传感器、线缆及仪表传到控制室,实现远程监测和控制。

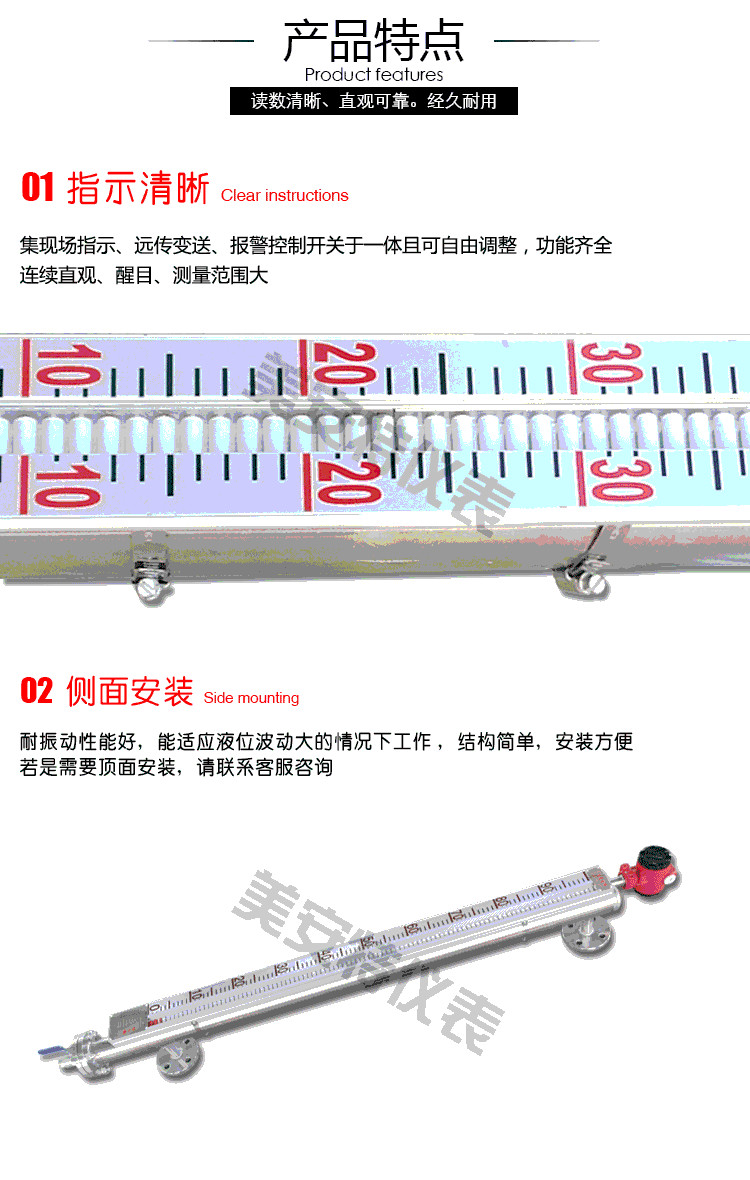

●产品特点

本液位计是在借鉴国内外同类产品的基础上,积极吸收、揉合众多产品的优点,通过公司技术人员的精心设计而成的,采用优质磁体和进口电子元件。产品具有:

测量范围大,读数直观清晰;

密封结合面少,不易渗漏,安全可靠;

指示部分与被测介质完全隔离;

易于安装、维修方便。

●适用范围:

随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。另外,本液位计输出信号多样,实现远距离的液位指示、检测、控制和记录。

本液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。可以广泛运用于石油加工、市政、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。

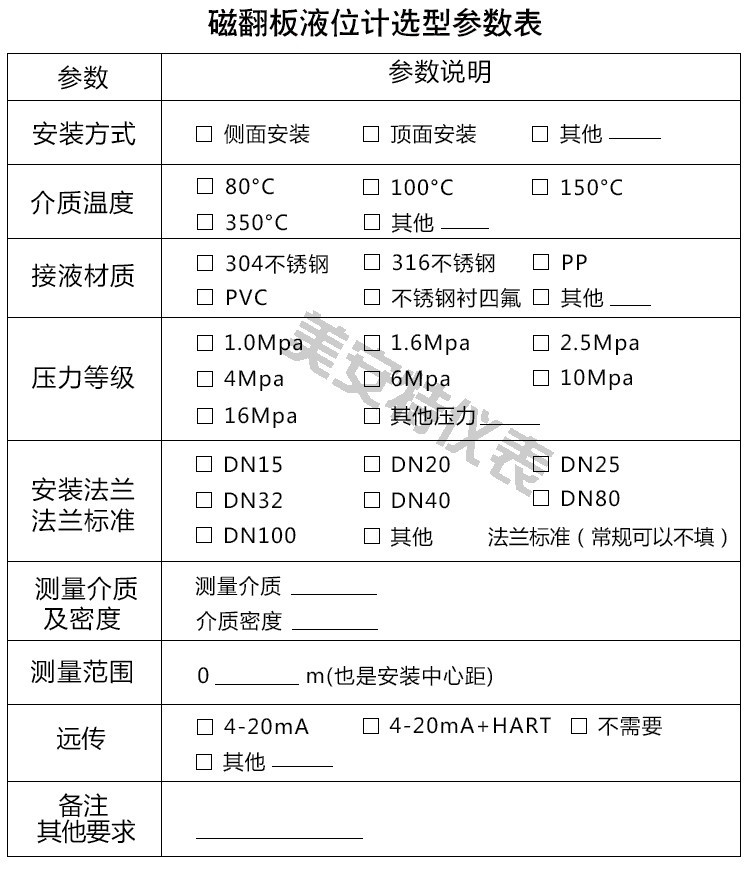

型号与说明


注:例如“TOP-UHZ-2000AE0ACD20主要参数是:介质密度为0.9-1.0 g∕cm3、公称压力为常压10.0MPa、量程为2000mm、主体材质为不锈钢304、输出连续电信号的防腐型磁翻柱液位计。

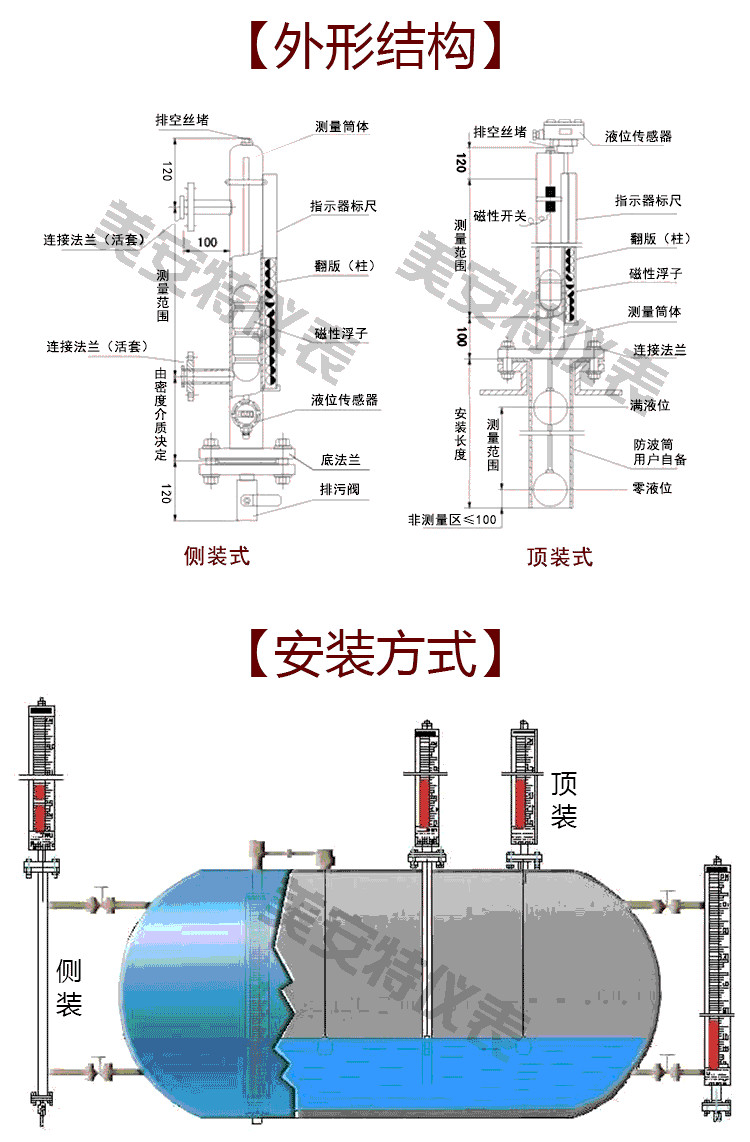

●安装通用要求

I、如果您需要的液位计连接法兰与我公司的规格型号不同,或者采用其它标准(我公司液位计的法兰规格参照HGT20592~20635-2009),请您在订货时特别指出,我们可以按照您的实际要求供货;

II、液位计的测量范围为两个连接法兰的中心距(顶装型除外),其中下连接法兰的中心即为仪表指示的零点;

III、您应保证设备上的连接法兰的端面具有恰当的平面度、垂直度、中心距,以保证我们的产品的安装和使用;

IV、浮子室(或者称为主体管)内应保持清洁而不应有杂质,特别是铁磁性物质。当介质不清洁时,应增加吸附或过滤装置,以确保仪表正常工作。

●主要技术参数

正常工作条件:

环境温度:-20~80℃;

相对湿度:5%~100%(包括直接湿);

环境压力:86kPa~108 kPa;

测量范围:0~12 m(可选);

显示精度:±10 mm;

介质压力:25.0 MPa及以下(可选);

介质温度:-40~450℃(类型可选);

介质密度:≥.0.5g/cm3;

介质粘度: ≤0.05Pa·S;

接液材质:不锈钢、PVC、Ti等;

连接方式:法兰、螺纹(按用户所需);

报警开关

触点容量:AC220V  0.5A

或DC24V  0.8A;

开关类型:无源 干接点;

开关形式:常开、常闭、自保持;

电气寿命:>10万次(和控制功率有关);

极限负载电流:3A(部分型号);

zui大接触电阻:150mΩ。

变送输出模块

输出信号:4~20mA/ HART / RS485;

负载电阻:500Ω(在24VDC供电时);

供电电源:DC24V、50mA;

环境温度:-40~60℃;
