电伴热型磁翻板液位计采用连通器原理，通过气相和液相链接法兰与容器相连接。电伴热型磁翻板液位计根据浮力和磁耦合原理，测量筒（即连通器）内磁性浮子随被测液面的升高（降低）驱动测量筒外部显示器上的双色磁翻板翻转。当液面上升时，磁性浮子驱动翻柱旋转180°，显示红色或绿色；当液面下降时，磁性浮子驱动翻柱反向旋转180°，显示白色。红色带（或绿色带）的高度就是被测液面的高度，实现了测量和显示被测液（界）面位置的目的。
每个磁翻板为双色轴向对称结构，两个磁翻板间的间距为10mm，分别以白色和红色（绿色）来指示气相部分和液相部分，红色（或绿色）与白色交接处就是液相和气相的分界处。该液位计既能测量液面，也能测量两种不同密度介质的界面。

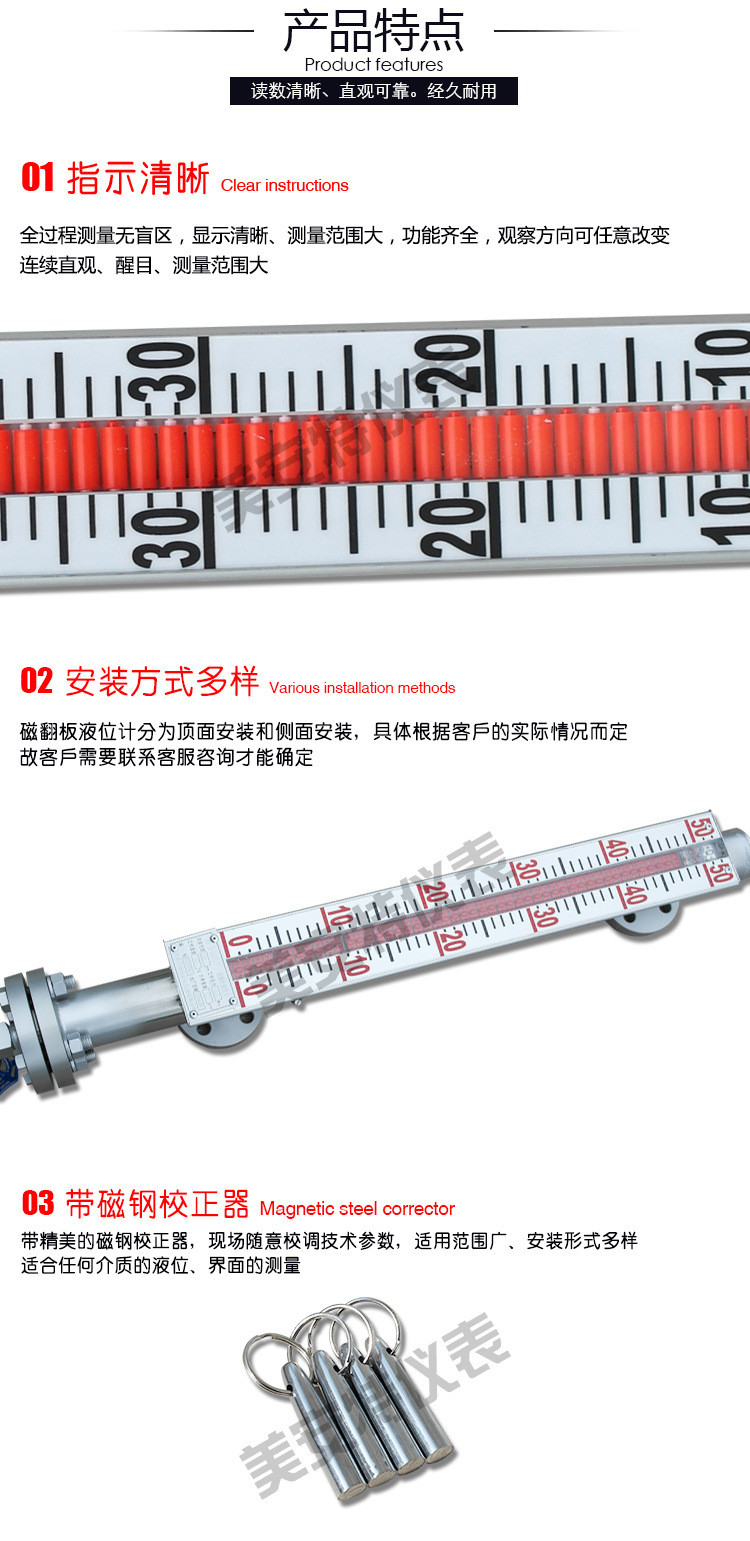

产品特点：
电伴热型磁翻板液位计的零部件材料采用304、316L、321、1Cr18Ni9Ti、0Cr18N-i9、00Cr17Ni14Mo2、304或0Cr18Ni9衬PTFE(聚四氟乙烯)，PVC、PP等材料及进口优质电子元件，产品可靠性高、稳定性好、持久耐用、高腐蚀性强。其特点十分显著：
1、结构简单、坚固可靠、持久耐用、几乎无维护工作量，能长期在户外安装使用；
2、被测介质与液位计显示部分、液位传感器、磁性开关是完全隔离的；
3、工作压力范围宽：耐压从真空到32MPa；
4、工作温度范围宽，适用于从-190~+425℃；
5、不受被测介质物理和化学状态的影响。如：介质的导电率、介电常数、泡沫、压力、温度、蒸发、沸腾、气泡等影响。广泛用于各种强弱腐蚀、易燃易爆、毒性、强放射性、搅动的、污浊的液面和界面测量；
6、可选配单刀单掷（SPST）单刀双掷（SPDT）型无源双稳态磁性开关，实现高低液面、界面控制或报警。磁性开关数量不受限制。
7、可选配干簧管液位传感器或电容式二线制液位传感器，输出4-20m ADC（或带HART协议）信号，实现远距离集中测量与控制。
8、二线制液位传感器可带0.56’LED数码显示，便于夜间观测。

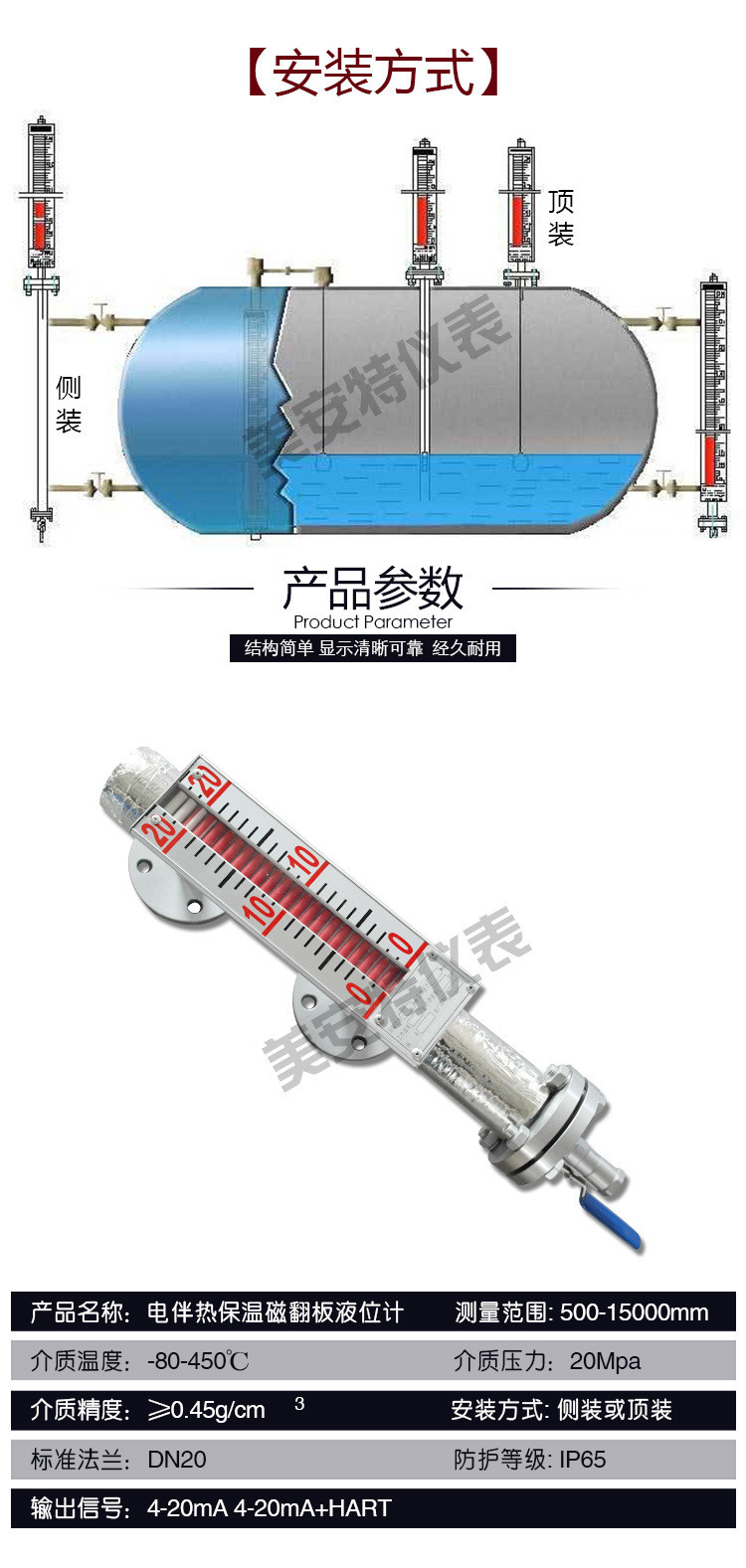

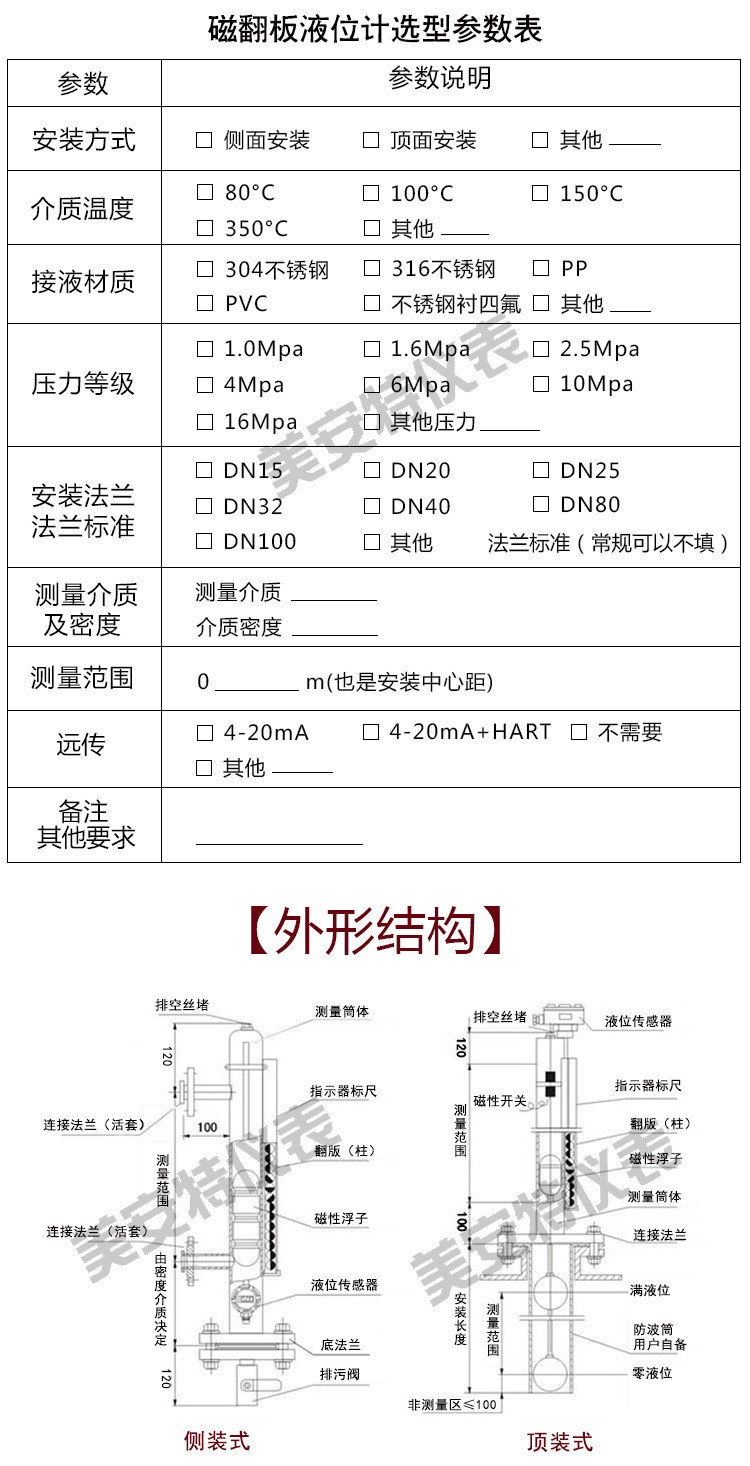

技术参数：
安装中心距：150-6000mm
介质密度：大于0.45g/m³
公称压力：PN6-PN320(×0.1MPa)分段选择
液位计材质：304、316L、321、1Cr18Ni9Ti、0Cr18N-i9、00Cr17Ni14Mo2、钛合金等（其他材质可协商订货）
工作温度：-190~+425℃
安装接口形式：平焊法兰、外螺纹、内螺纹、焊管、活套法兰、对焊法兰
主体管顶部结构：焊接帽、焊接帽带M14×1.5螺塞、法兰、法兰带M14×1.5螺塞、焊接帽带DN20法兰、法兰带DN20法兰、焊接帽带排气阀、法兰带排气阀
主体管底部结构：法兰盖、法兰带排污螺塞、法兰带DN20焊管、带DN20法兰、带针形排污阀或球阀
磁翻柱显示器：
A型：铝合金高强塑料翻柱
B型：铝合金，铝翻板
C型：耐腐蚀PVC,高强塑料翻柱
D型：耐腐蚀聚丙烯，高强塑料翻柱
E型：铝合金，LED显示
F型：聚丙烯，LED显示
防护等级：IP65
产品用途：
电伴热型磁翻板液位计能广泛用于石油、化工、油田、医药、食品、酒业等行业中各类贮液罐、贮槽、贮液池、反应罐、发酵罐、液氨储罐、氨分离器、锅炉汽包、除氧器、疏水箱、回水箱、高低压加热器、凝结器、蒸发器及其他压力容器内304、321、316L、0Cr18N-i9、304或0Cr18Ni9+PTFE、00Cr17Ni14Mo2、1Cr18Ni9Ti、PVC、PP等材质相容的介质液面、两种不同介质界面测量与显示。有多种安装形式供阁下选择，以适应不同场合、环境的要求。
电伴热型磁翻板液位计能可靠的用于高温、低温、高压、强腐蚀、剧毒、危险环境的液位检测。
