三甲胺专用液位计

产品说明:

三甲胺专用液位计规格可按照客户实际情况定制,支持:三甲胺专用液位计非标定制

产品概述:

三甲胺专用液位计概述: 三甲胺专用液位计是在测量室外部装有双色液位指示器,测量室内部装有浮子、浮球作为液位传感元件,浮子内装有磁钢,当容器内的液位升高或降低时带动传

温馨提示:本产品(三甲胺专用液位计)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情


三甲胺专用液位计概述:
       三甲胺专用液位计是在测量室外部装有双色液位指示器,测量室内部装有浮子、浮球作为液位传感元件,浮子内装有磁钢,当容器内的液位升高或降低时带动传感元件而上下移动,在液位传感元件的磁耦合作用下驱动液位指示器内的双色翻柱同步进行翻转,当指示器显示蓝色部分为容器内的液位高度,当指示器显示红色部分为容器内没有液体。
       远传部分安装在测量室的外部,是在液位传感元件磁耦合作用下,随着液位变化同时驱动电路中干簧管的关闭改变了电路的电阻值线性变化,阻值变化量由信号处理器处理后转换成4~20mA信号。
       控制器部分安装在测量室的外部,是在液位传感元件磁耦合作用下,驱动*中干簧管输出开关量信号,实现液位高、低报警液位的控制。


三甲胺专用液位计特点

n  结构简单、坚固牢靠、无需专门维护

n  既能现场显示,又能远距离传送液位信号

n  实现报警和自动控制

n  可将液位的变化转换成电流信号

n  使用极限开关来实现上下限的控制

n  具有耐压高温、泄漏点少、液位显示明显

n  可选不同接液材质,适用于大多数腐蚀性液体

翻板工作无需电源,也能显示液位变化和报警。


三甲胺专用液位计型号;

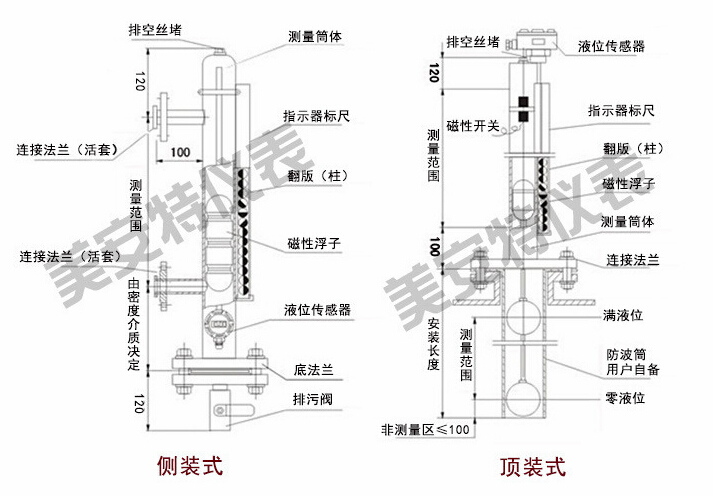

1.UHZ—99A系列侧装式磁翻柱液位计的较显著特点是液体介质与指示器完全隔离、所以在任何情况下都非常安全、可靠、耐用,而且各种型号的液位计配上液位报警、控制开关,可实现液位或界面的上、下限液位报警、控制或联锁。产品种类齐全:标准型、中温中压型、中温高压型、高温中压型、高温高压型、低温防霜型、液化石油气专用型、防腐型(PP/PVC/ABS/不锈钢内衬PTFE)、蒸汽夹套加热型、真空夹套型、蒸汽加真空夹套型、高粘度介质型、食品专用型。

开关类型:记忆干簧、非记忆干簧、记忆型磁驱动微动开关

远传装置:干簧管分辨率5mm、10mm、15mm;导波雷达3mm;磁致伸缩0.5mm

2.UHZ-99B系列顶装式(底装式UHZ-99D)磁翻柱液位计,较显著特点是液体介质与指示器完全隔离,所以在任何情况下都非常安全、可靠耐用,而且各种型号的液位计配上液位报警、控制开关,可实现液位或界位的上、下限越位报警、控制或联锁;配上静压式液位变送器或干簧-电阻式液位变送器,可将液位、界位信号转换成4~20mADC标准信号,实现远距离指示、检测、记录与控制。

3.UHZ-99C侧装式浮标翻柱液位计适用于石油化工系统中储有腐蚀性介质的槽、罐等平底、锥盖、拱顶容器的液位测量,特别适用于重油、焦油、原油、树脂等高粘度物料的液位检测。该液位计不仅指示清晰、观察方便、若再配上我厂生产的UHZ-99Q系列液位变送器,UQK-C系列液位控制开关、UQK-A系列液位报警开关,可方便地实现远距离液位指示、检测、记录、控制和报警。

三甲胺专用液位计用途与适用范围:

类型 型号 使用范围及用途
普通型 MAT-UHZ P 一种就地显示仪表,广泛应用于石油、化工、电力、轻工、环保。对开口承压容器中的液位进行连续显示。
防腐性 MAT-UHZ F 适用于具有腐蚀性、毒性的液位测量指示。
伴热型 MAT-UHZ R 适用于测量粘度比较大、易结晶的液体介质(需要有伴热装置)。
高温型 MAT-UHZ T 适用于容器压力小于10Mpa、温度在-200~450℃之间的液体介质的液位测量。
高压型 MAT-UHZ Y 适用于温度200℃以下、过程压力高于10Mpa(20Mpa以下)的密封容器
高温高压型 MAT-UHZ H 适用于温度高于200℃、过程压力高于10Mpa(20Mpa以下)的密封容器
防爆型 MAT-UHZ B 适用于在易燃易爆场合
顶装型 MAT-UHZ D 适用于各种地下流动介质储罐,可在地面上显示液位。不适合强烈振动和强磁的工作场合

三甲胺专用液位计配件组装流程:
1. 本体周围不容许有导磁物质接近,禁用铁丝固定,否则会影响磁翻板液 位计的正常工作;
2. 如用户自行采用伴热管路时,必须选用非导磁材料,如紫铜管等。伴热温度根据介质 情况确定;
3. 磁翻板液位计安装必须垂 直,磁翻板液位计与容器引管间应装有球阀,便于检修和清洗;
4. 介质内不应含有固体杂质或磁性物质,以免对浮子造成卡阻;
5. 使用前应先用校正磁钢将零位以下的小球置成红色,其它球置成白色;
6. 打开底法兰,装入磁性浮子(注意:重端带磁性一端向上,不能倒装。);
7. 调试时应先打开上部引管阀门,然后缓慢开启下部阀门,让介质平稳进入主导管(运 行中应避免介质急速冲击浮子,引起浮子剧列波动,影响显示准确性),观察磁性红白球 翻转是否正常,然后关闭下引管阀门,打开排污阀,让主导管内液位下降,据此方法操 作三次,确属正常,即可投入运行(腐蚀性等特殊液体除外);
8. 应根据介质情况,不定期清洗主导管清除杂质;
9. 对超过一定长度(普通型>3米、防腐型>2米)的液位计,需增加中间加固法兰或耳攀 作固定支撑,以增加强度和克服自身重量;
10. 磁翻板液位计的安装位置,应避开或远离物料介质进出口处,避免物料流体局部区 域的急速变化,影响液位测量的准确性;
11. 当配有远传配套仪表(UB或UK )时需做到如下几条:
a) 应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质);
b) 远传配套仪表上感应面应面向和紧贴主导管;
c) 远传配套仪表零位应与液位计零位指示处在同一水平线上;
d) 远传配套仪表与显示仪表或工控机之间的连线*单独穿保护管敷设或用屏蔽二芯电 缆敷设;
e) 接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能 正常工作,接线盒在检修或调试完成后应及时盖上。
