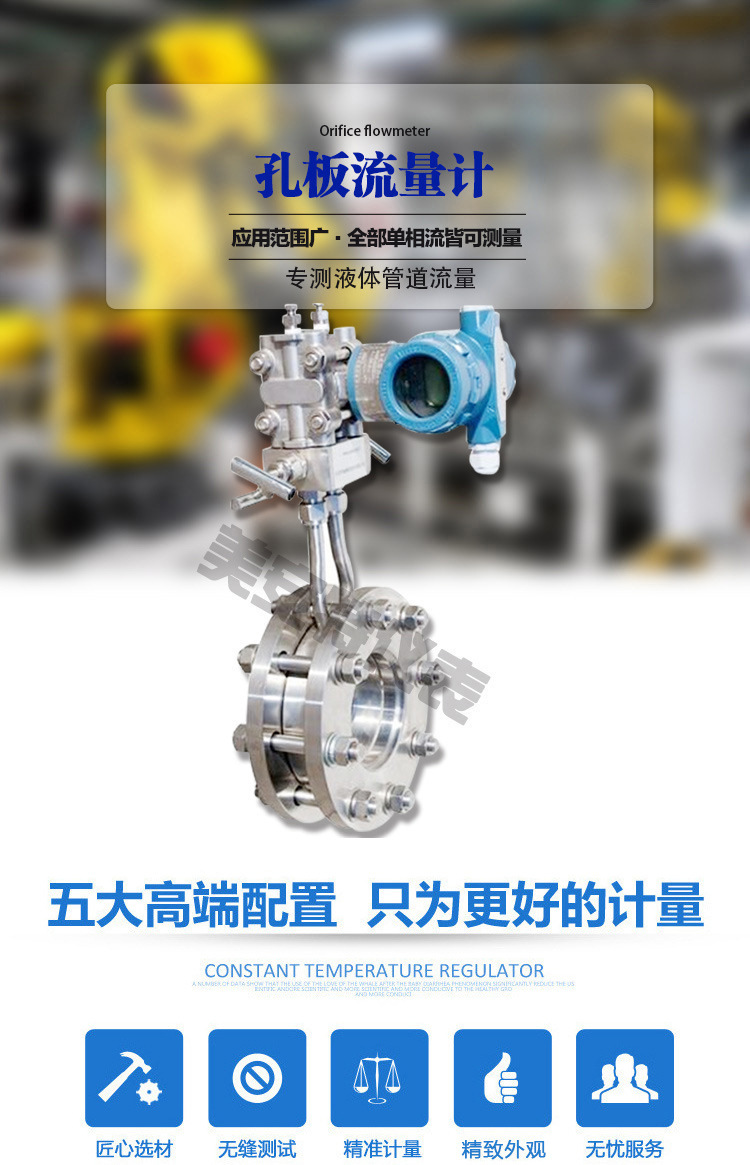

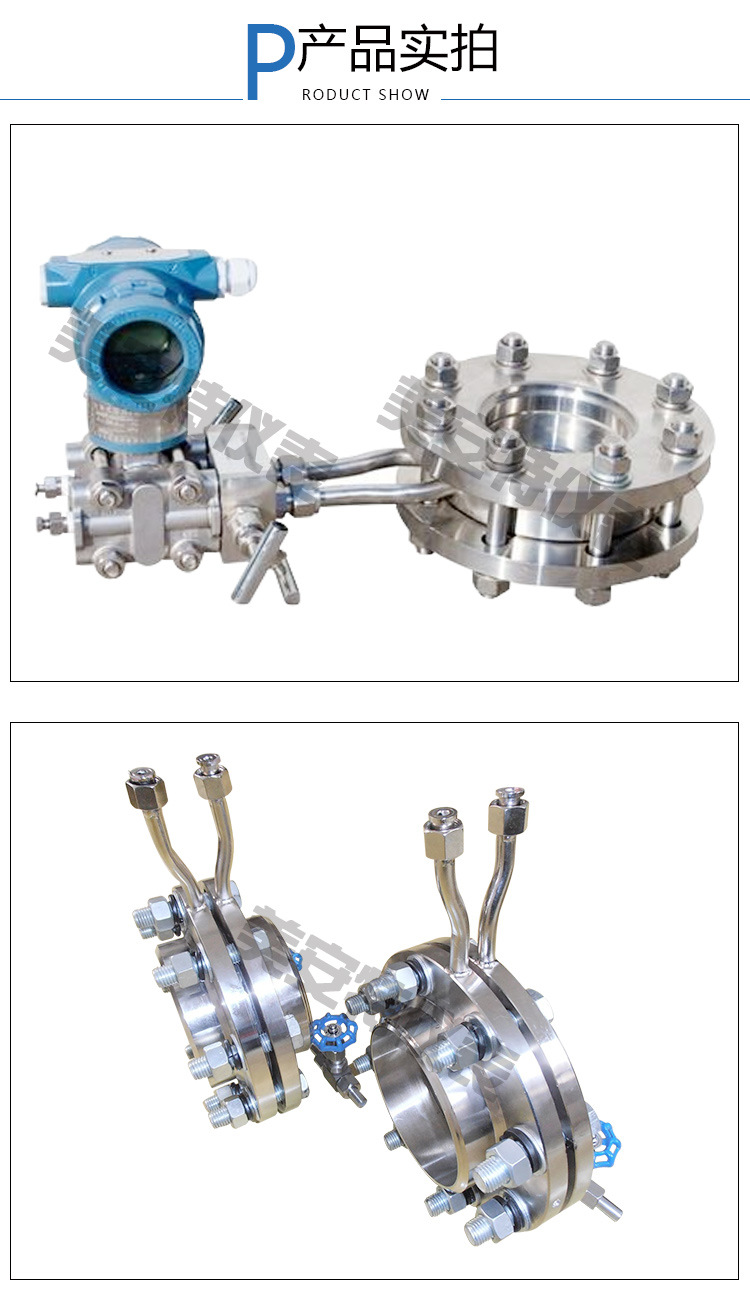

孔板流量计

产品说明:

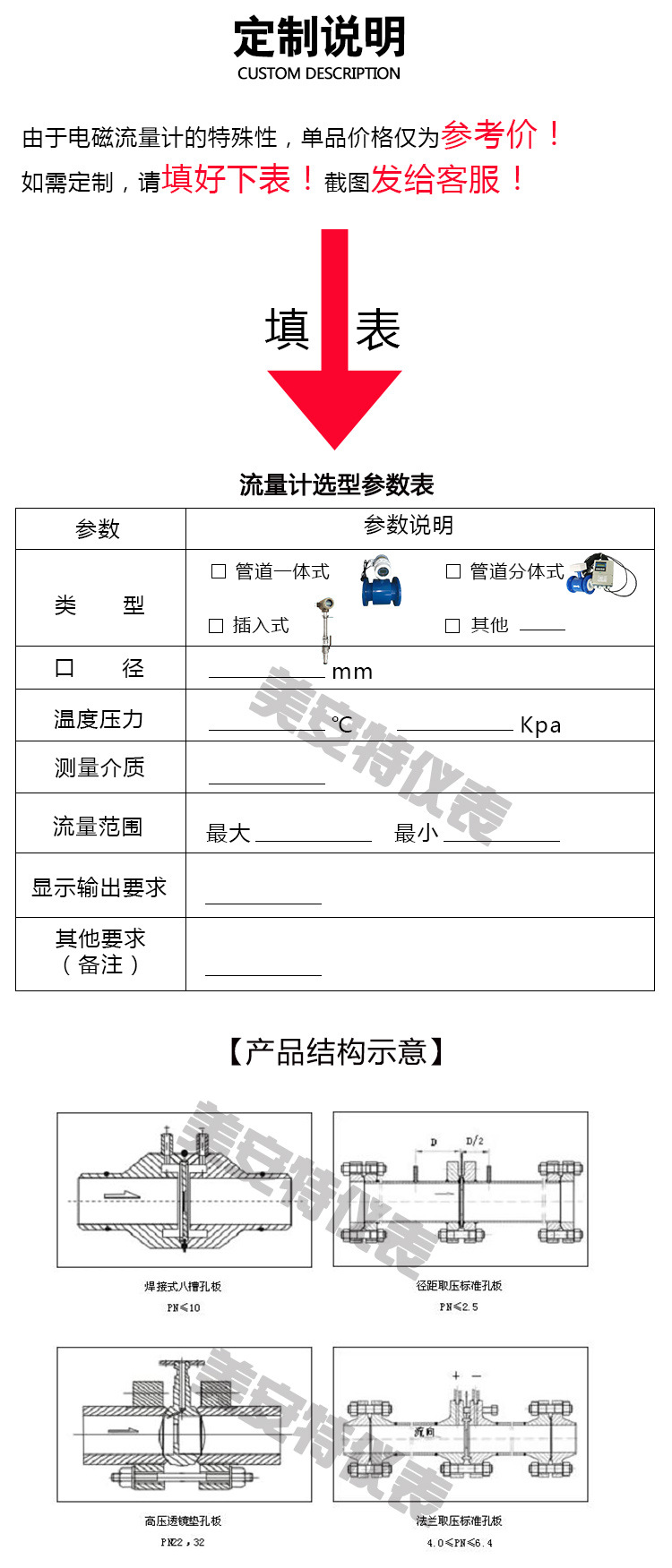

孔板流量计规格可按照客户实际情况定制,支持:孔板流量计非标定制

产品概述:

介绍孔板流量计是将标准孔板与多参量差压变送器(或差压变送、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量。···

温馨提示:本产品(孔板流量计)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情




介绍
孔板流量计是将标准孔板与多参量差压变送器(或差压变送、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量。
  广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。孔板流量计被广泛适用于煤炭、化工、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域,是发展工农业生产,节约能源,改进产品质量,提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。在过程自动化仪表与装置中,流量仪表有两大功用:作为过程自动化控制系统的检测仪表和测量物料数量的总量表。

选型:

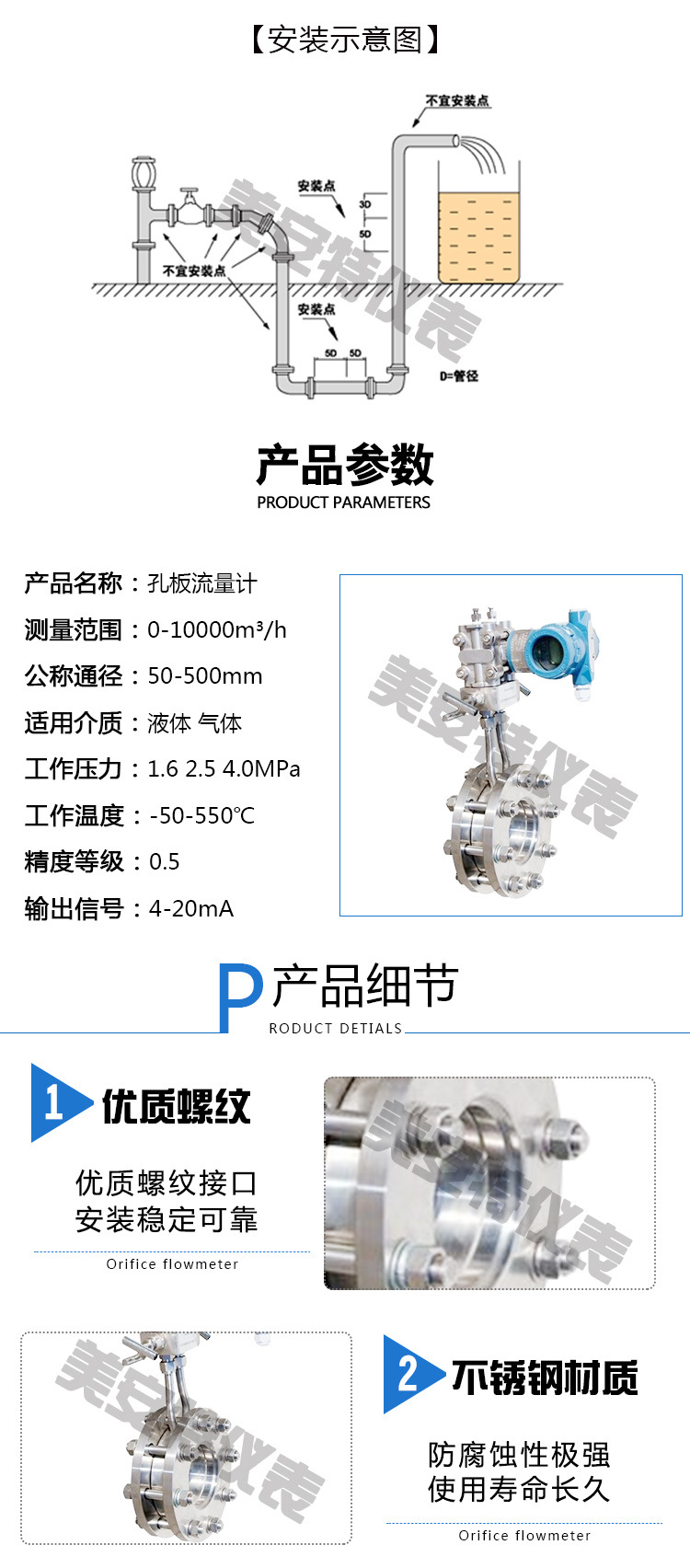

1、管道条件:
  (1)节流件前后的直管段必须是直的,不得有肉眼可见的弯曲。
  (2)安装节流件用得直管段应该是光滑的,如不光滑,流量系数应乘以粗糙度修正系数。
  (3)为保证流体的流动在节流件前1D处形成充分发展的紊流速度分布,而且使这种分布成均匀的轴对称形,所以 1)直管段必须是圆的,而且对节流件前2D范围,其圆度要求其甚为严格,并且有一定的圆度指标。具体衡量方法: (A)节流件前OD,D/2,D,2D4个垂直管截面上,以大至相等的角距离至少分别测量4个管道内径单测值,取平均值D。任意内径单测量值与平均值之差不得超过±0。3% (B)在节流件后,在OD和2D位置用上述方法测得8个内径单测值,任意单测值与D比较,其*大偏差不得超过±2% 2)节流件前后要求一段足够长的直管段,这段足够长的直管段和节流件前的局部阻力件形式有关和直径比β有关,见表1(β=d/D, d为孔板开孔直径,D为管道内径)。
  (4)节流件上游侧*阻力件和第二阻力件之间的直管段长度可按第二阻力件的形式和β=0。7(不论实际β值是多少)取表一所列数值的1/2
  (5)节流件上游侧为敞开空间或直径≥2D大容器时,则敞开空间或大容器与节流件之间的直管长不得小于30D(15D)若节流件和敞开空间或大容器之间尚有其它局部阻力件时,则除在节流件与局部阻力件之间设有附合表1上规定的*小直管段长1外,从敞开空间到节流件之间的直管段总长也不得小于30D(15D)。
  节流件上下游侧的*小直管段长度表1
  节流件上游侧局部阴力件形式和*小直管段长度L
  注:1、上表只对标准节流装置而言,对特殊节流装置可供参考
  2、列数系为管内径D 的倍数。
  3、上表括号外的数字为“附加相对极限误差为零”的数值,括号内的数字为“附加相对极限误差为±0.5%”的数值。即直管段长度中有一个采用括号内的数值时,流量测量的极限相对误差τQ/Q。应再算术相加0.5%亦即(τQ/Q+0.5)%
  4、若实际直管段长度大于括号内数值,而小于括号外的数值时,需按“附加极限相对误差为0.5%”处理。
  (1)直流件安装在管道中,其前端面必须与管道轴线垂直,允许的*大不垂直度不得超过±1°。
  (2)节流件安装在管道中后,其开孔必须与管道同心,其允许的*大不同心度ε不得超过下列公式计算结果:ε≤0.015D(1/β-1)。
  (3)所有垫片不能用太厚的材料,*好不超过0.5mm,垫片不能突出管壁内否则可能引起很大的测量误差。
  (4)凡是调节流量用的阀门,应装在节流件后*小值管段长度以外
  (5)节流装置在工艺管道上的安装,必须在管道清洗吹扫后进行。
  (6)在水平或倾斜管道安装的节流装置的取压方式。
  1)被测流体为液体时,为防止气泡进工艺管道 入到牙关,取压扣应处于工艺管道 中心线下偏≤45°的位置上正负取 αα α1
