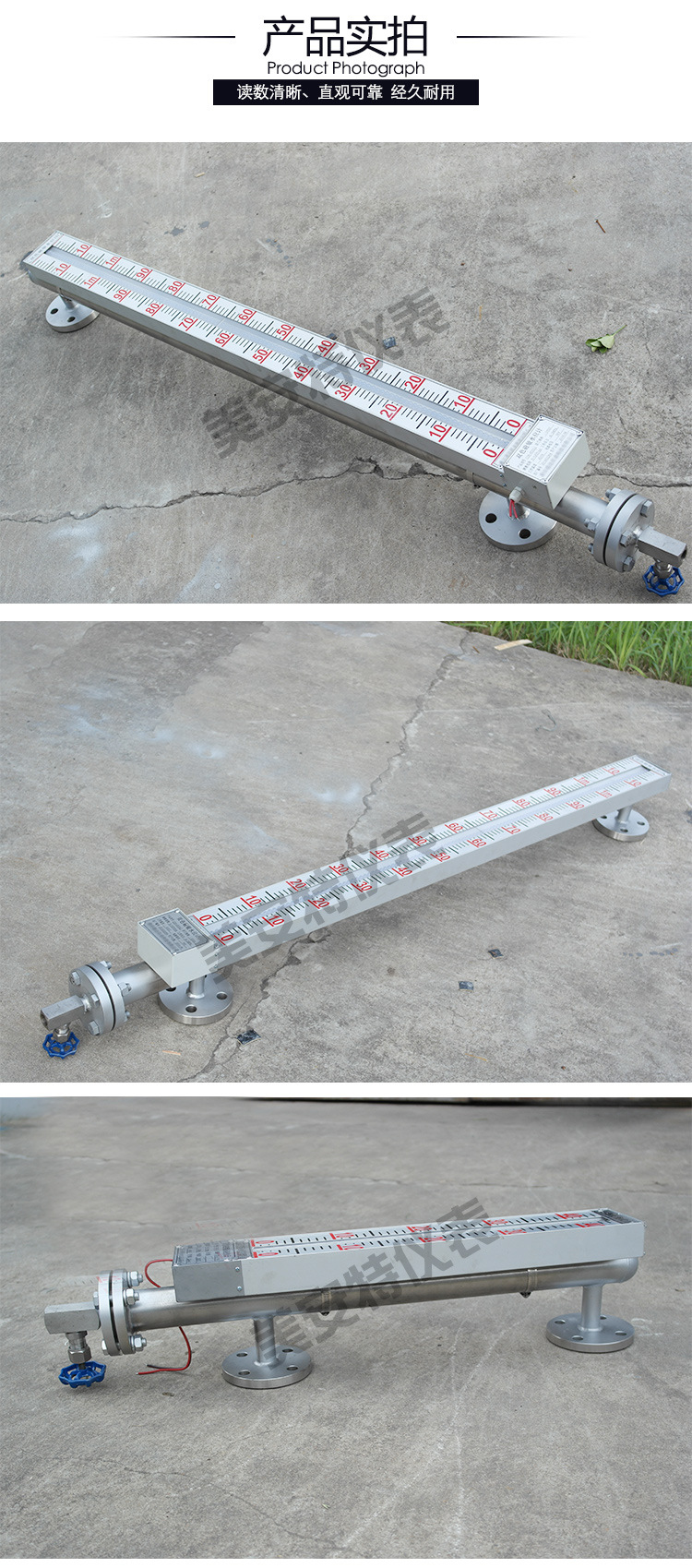

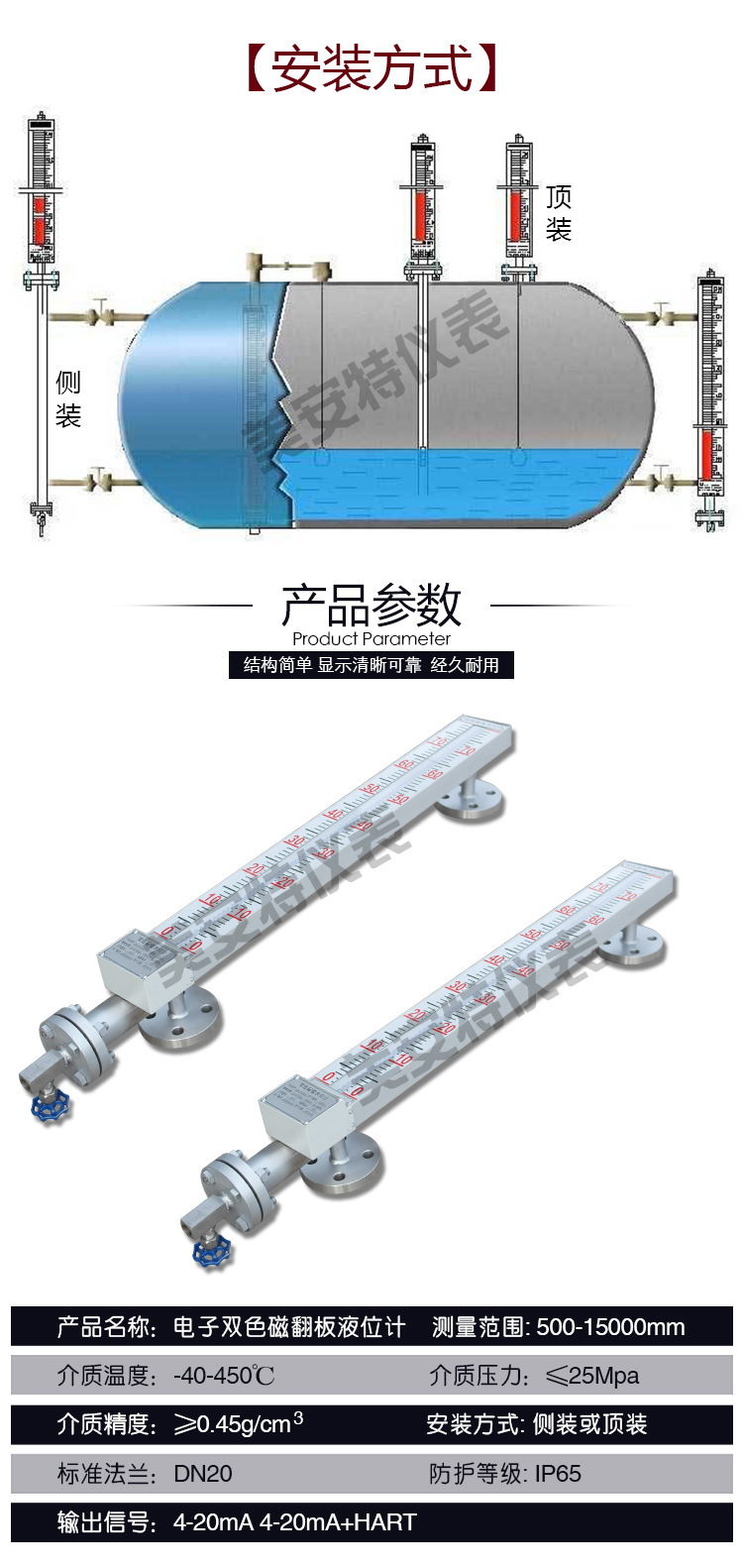

双色磁翻板液位计，选用优质不锈钢及进口电子元件制造，显示部位采用高亮度LED双色发光管，组成柱状显示屏，通过LED光柱的红绿变化来检测所测液位的高低；显示亮度高，可视距离远，标尺清晰，现实角度大，产品更具系列化，智能化。全过程测量防雨防雷，防腐防爆，可耐高温、高压，高密封、防泄漏、无盲区，显示醒目，读数直观，且测量范围大，适用于各种塔、罐、槽球形容器及锅炉等设备的介质液位测量。选配限位开关，可实现液位的上、下限报警和控制；选配液位变送器，可将液位信号转换成4~20mADC模拟标准信号，实现远距离检测、指示、记录与控制，亦可与计算机系统直接通讯。本系列产品广泛用于电力、冶金、石油、化工、环保、船舶、建筑等各行业生产过程中，各种塔、罐、槽和锅炉设备的液位测量与控制。适用介质：水、蒸汽、酸、碱、油、氨、苯。
结构原理：液位计根据浮力原理和磁性耦合作用原理工作。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的*磁钢通过磁耦合作用传递到现场显示盒内高精度电子感应元件，触发相应的数字电路，使LED双色发光管转换颜色，无液全红，满液全绿，红绿交界处就是容器内的实际液位，从而实现液位的现场指示，气红液绿，一目了然；加装限位开关实现液位报警与控制，加装变送器实现数字信号输出供显示与控制。

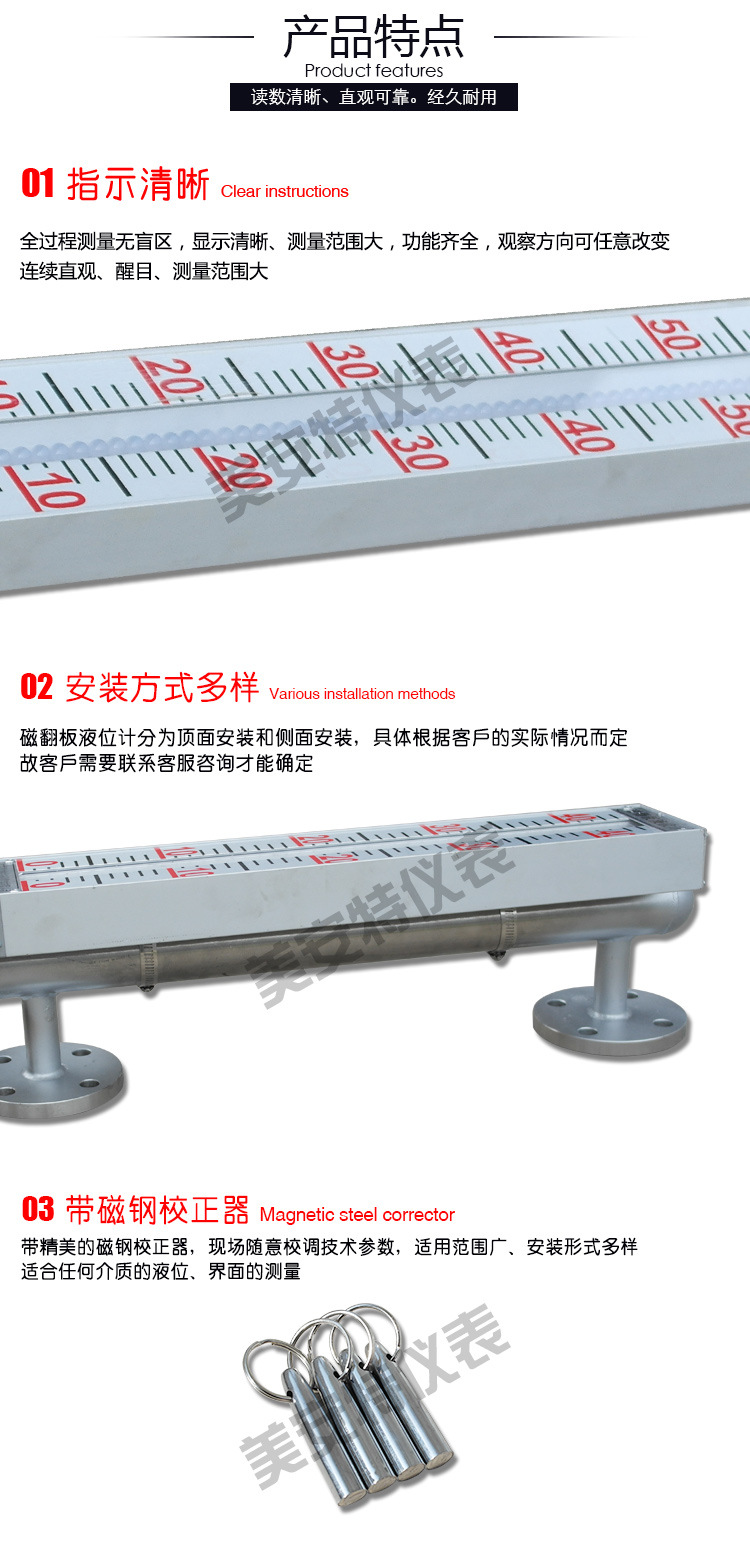

二、产品特点
双色磁翻板液位计的零部件采用1Cr18Ni9Ti；316L；304内衬PTFEl、PVC、PP等材料及进口电子元件，加上我公司全体科研人员的独特设计方案，具有优质的可靠、稳定及抗腐蚀性能。其特点十分显著：
①设计简单、紧凑、坚固可靠、寿命长、无维护工作量，能常年在户内、外安装使用；
②独特*的现场、远传一体化结构，使工业自动化管理变的更轻松方便；
③汽红液绿，发光显示清晰，观察角度大，可视距离远。可以红绿光柱清晰显示液位，适宜在光线暗的场所中应用，夜间观察更醒目。
④独特的进口雾状散光型LED发光管，显示效果穿透性强，清晰不刺眼，供工业摄像头远程清晰 ；
⑤本体选用不锈钢制造，液位计显示装置与容器内的介质不接触，无泄漏。适宜于一、二、三类容器使用，并对内装易燃、有毒和腐蚀性介质的容器绝对安全可靠。
⑥工作压力范围宽，耐压从真空到42MPa；防腐性≤2.5MPa
⑦工作温度范围宽，适用于从-160~ +550℃；
⑧可输出4～20mADC标准信号，实现液位的远传显示，容器群液位的集中监测控制，亦可配液位开关，实现连锁保护。

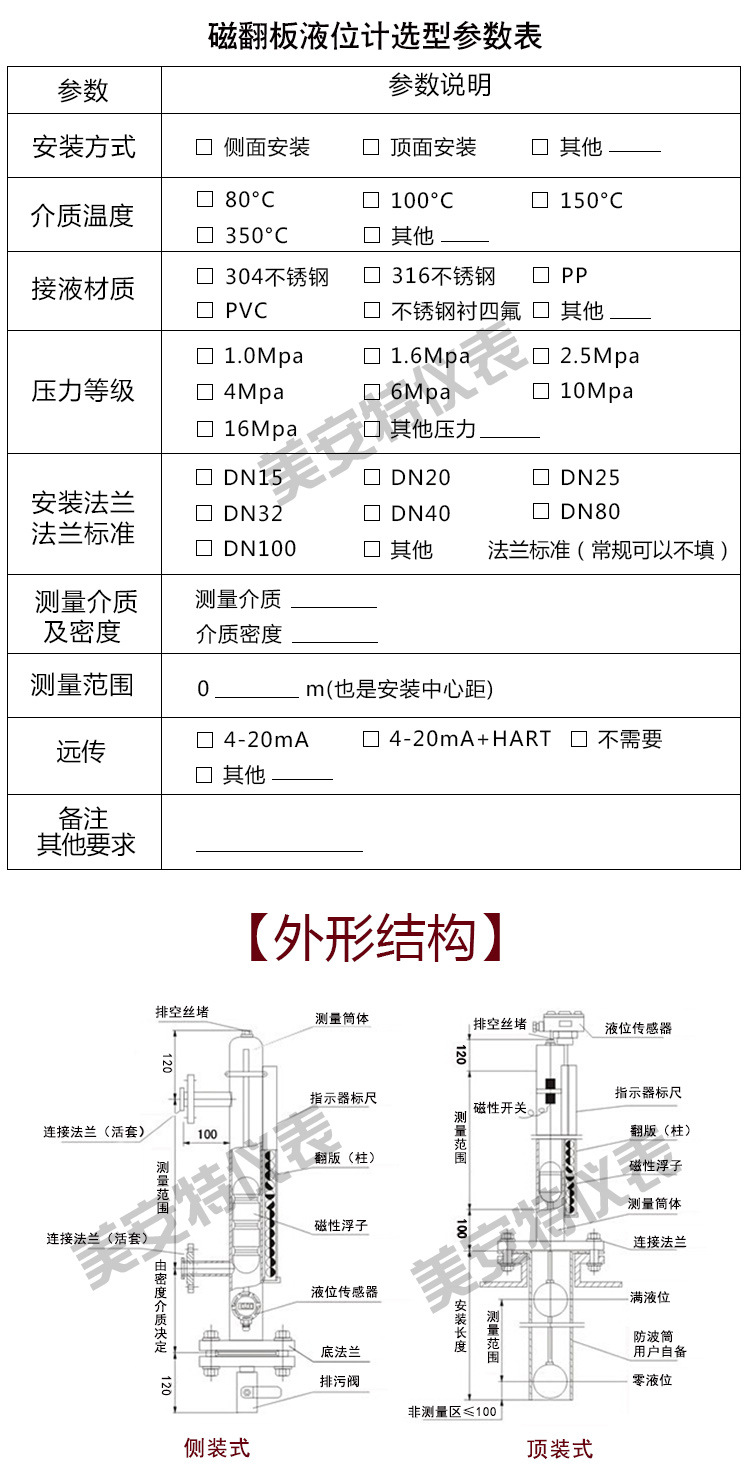

三、产品性能
电源电压：DC12V,DC24V，AC220V；
测量范围：150~6000mm（大于6000mm可协商订货）；
精确度： +10mm；
介质密度：0.4~2.0g/cm；
工作压力：-0.1~42MPa；
工作温度：-160~550℃；
环境振动：频率≤25HZ 振幅≤0.5mm；
跟进速度：≤0.08m/s；
介质粘度：≤ 0.4Pa.s；
浮子材质：304、PP、304外衬PTFE、钛；
主导管材质：304；1Cr18Ni9Ti；316L；
连接法兰：DN15~DN50（HG20592-2009法兰标准），高压型侧装式液位计链接法兰标采用HG20592-2009带颈对焊连接法兰，如有特殊要求可在订货时提出。
