一．概述
该产品严格按照
JJG 1037-2008 涡轮流量计检定规程和GB/T21391-2008用气体涡轮流量计测量天然气国家标准进行生产和鉴定。
该产品经国家防爆产品质监部门取得防爆证书，防爆标志：
ExdllCT6Gb，编号：CNEx17.0933.
气体涡轮流量计是我公司新研发的新型气体涡轮流量计，借鉴航空技术的先进理念综合了流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性
.广泛适用于天然气、煤制气、液化气、烃气等气体的计量。结合现代化的数控加工设备，应用完善有效的工艺手段。生产的流量计结构合理，耐用性好，重复性好，安装方便简洁。
我公司为广大用户提供高可靠性的产品，研发阶段在轴承生产商的配合下，进行了连续的耐久性实验，摸透了轴承和结构的可靠性，表芯采用一体化设计。为您提供产品，可靠性保证。减少您的售后负担。

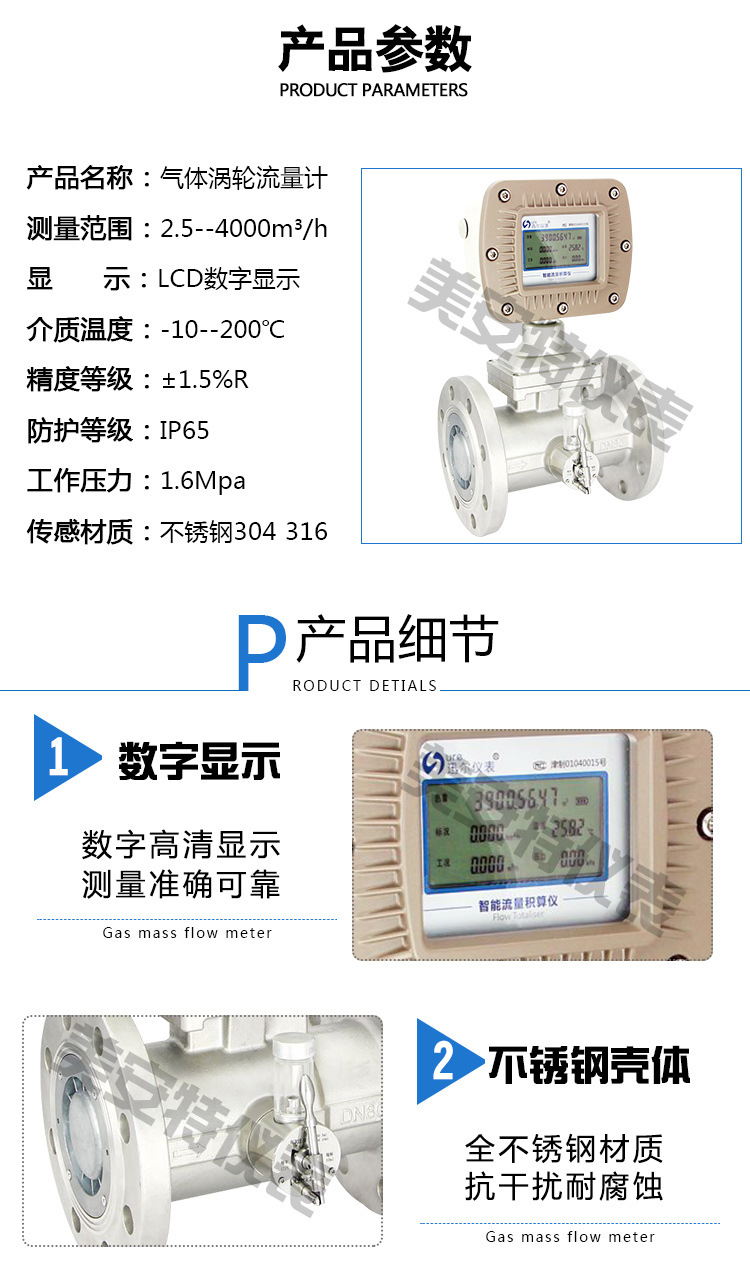

二．产品特点
n
铝合金涡轮，具有更高的稳流和耐腐蚀作用
n
进口专用轴承，使用寿命长
n
计量室与通气室隔绝，保证了仪表的安全性
n
可检测被测气体的温度、压力和流量，能进行流量自动跟踪补偿，并显示标准状态下
（
P
b
=101.325KPa,T
b
=293.15K
）的气体体积累积量；
可实时查询温度压力数值
n
流量范围宽（
Q
max
/Q
min
≥20:1)，重复性好，精度高（可达1.0级），压力损失小，
始动流量低，可达
0.6m
3
/h
n
智能化仪表系数多点非线性修正
n
内置式压力、温度传感器，安全性能高、结构紧凑、外形美观
n
仪表具有防爆及防护功能，防爆标志为
ExdⅡBT4、ExiaⅡCT4， 防护等级为IP65
n
系统低功耗工作，一节
3.6V10AH锂电池可连续使用1年以上
n
采用新型微处理器与高性能的集成芯片，运算精度高、整机功能强大、性能优越。
n
采用世界的微功耗新技术，整机功耗低。既可用内电池长期供电运行，又可以采用外供电运行。
n
本公司仪表可以采用线性修正技术，可以分十段线性修正。可以提供仪表的计算精度。
n
流量计表头可以
350度旋转，方便现场观看数据。
n
高*度，一般可达到
±
1.5%，高精度可达到
±
1.0%
n
重复性好，短期重复性可达到
0.05%R
～
0.2%R，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计。

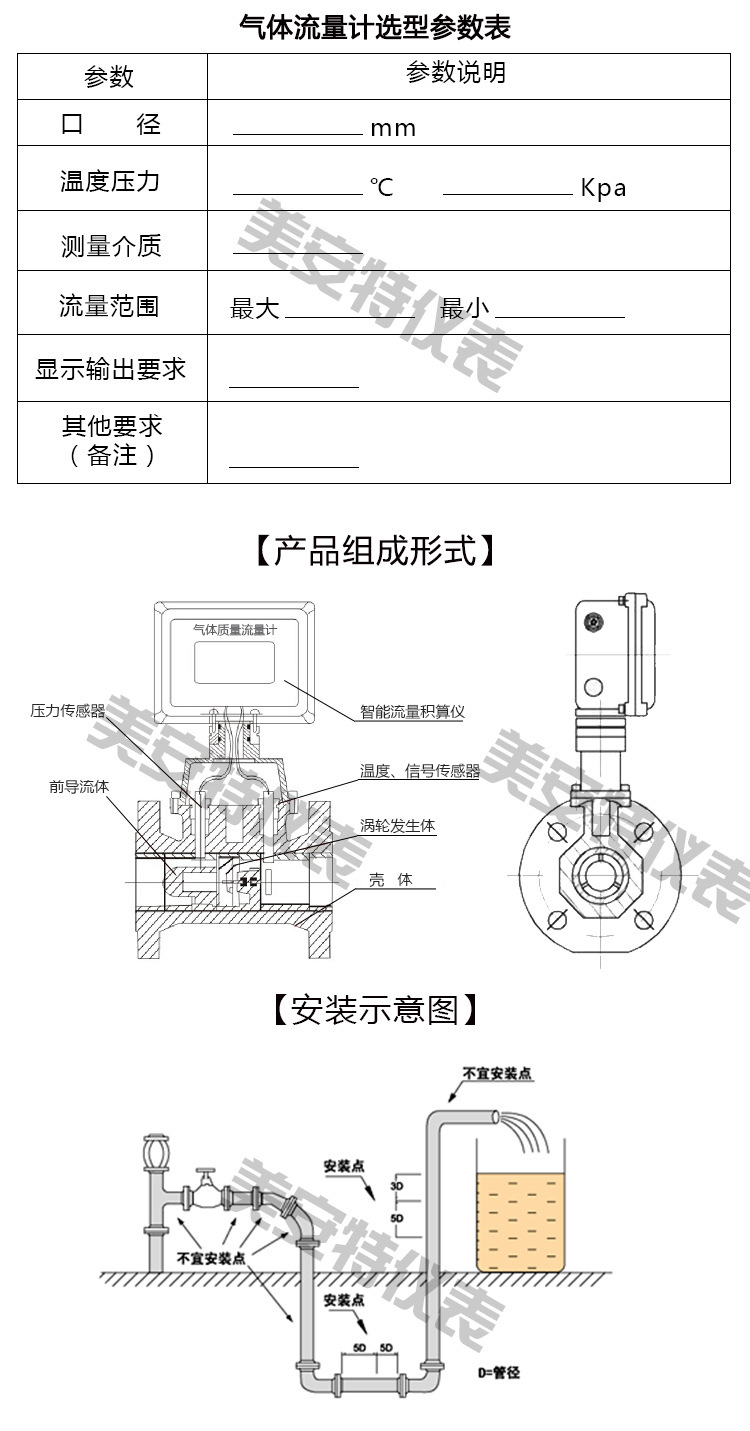

三. 工作原理
当流体流入流量计时，在进气口专用一体化整流器的作用下得到整流并加速，由于涡轮叶片与流体流向成角度，此时涡轮产生转动力矩，在克服摩擦力矩和流体阻力矩后，涡轮开始旋转。在流量范围内，涡轮旋转的角速度与流体体积流量成正比。根据电磁感应原理，利用磁敏传感器从同轴转动的信号轮上感应出与流体体积流量成正比的脉冲信号，该信号经放大、滤波、整形后与温度、压力传感器信号一起进入智能流量积算仪的微处理单元进行运算处理，并把气体的体积流量和总量直接显示于
LCD屏上
