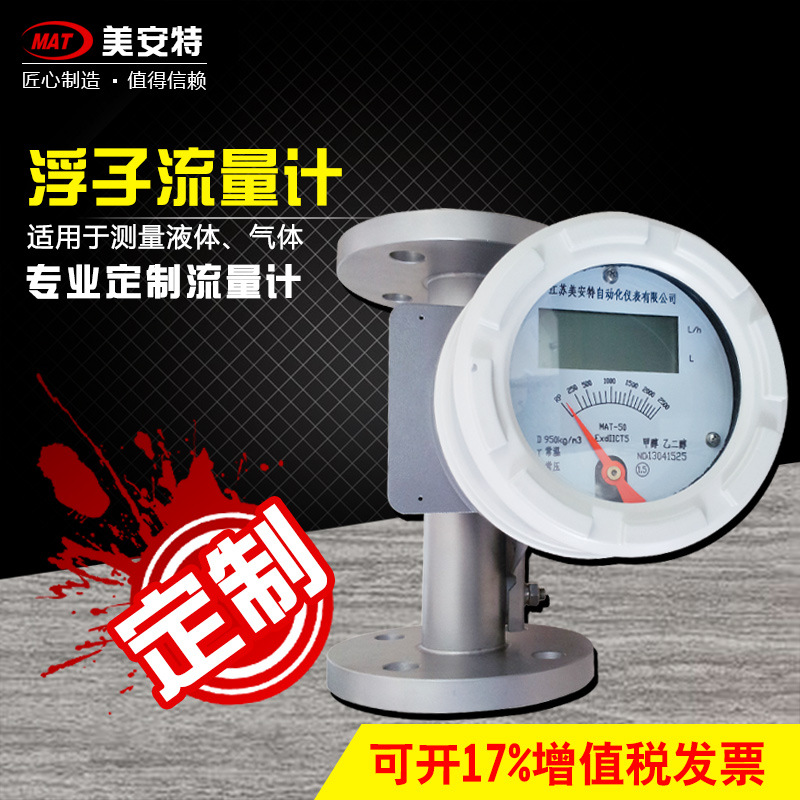

浮子流量计

产品说明：

浮子流量计规格可按照客户实际情况定制，支持：浮子流量计非标定制

产品概述：

浮子流量计引是以浮子在垂直锥形管中随着流量变化而升降，改变它们之间的流通面积来进行测量的体积流量仪表，又称转子流量计。在美国、日本常称作变面积流量计（Variable Area ···

温馨提示：本产品(浮子流量计)型号众多，案例仅供参考，更多型号请联系客服！

  • 产品详情




浮子流量计引是以浮子在垂直锥形管中随着流量变化而升降，改变它们之间的流通面积来进行测量的体积流量仪表，又称转子流量计。在美国、日本常称作变面积流量计（Variable Area Flowmeter）或面积流量计。浮子流量计原理设想发轫于19世纪60年代，20世纪初出现商品。从应用台数所占比例来看，1985年英国抽样调查72家企业17000台流量仪表中浮子流量计占19.2%。我国浮子流量计产量1996年估计在15万-17万台之间，其中95%左右为玻璃管浮子流量计。

原理：
工作原理：被测流体从下向上经过锥管1和浮子2形成的环隙3时，浮子上下端产生差压形成浮子上升的力，当浮子所受上升力大于浸在流体中浮子重量时，浮子便上升，环隙面积随之增大，环隙处流体流速立即下降，浮子上下端差压降低，作用于浮子的上升力亦随着减少，直到上升力等于浸在流体中浮子重量时，浮子便稳定在某一高度。浮子在锥管中高度和通过的流量有对应关系。

透明锥形管4用得*普遍是由硼硅玻璃制成，习惯简称玻璃管浮子流量计。流量分度直接刻在锥管4外壁上，也有在锥管旁另装分度标尺。锥管内腔有圆锥体平滑面和带导向棱筋（或平面）两种。浮子在锥管内自由移动，或在锥管棱筋导向下移动，较大口平滑面内壁仪表还有采用导杆导向。

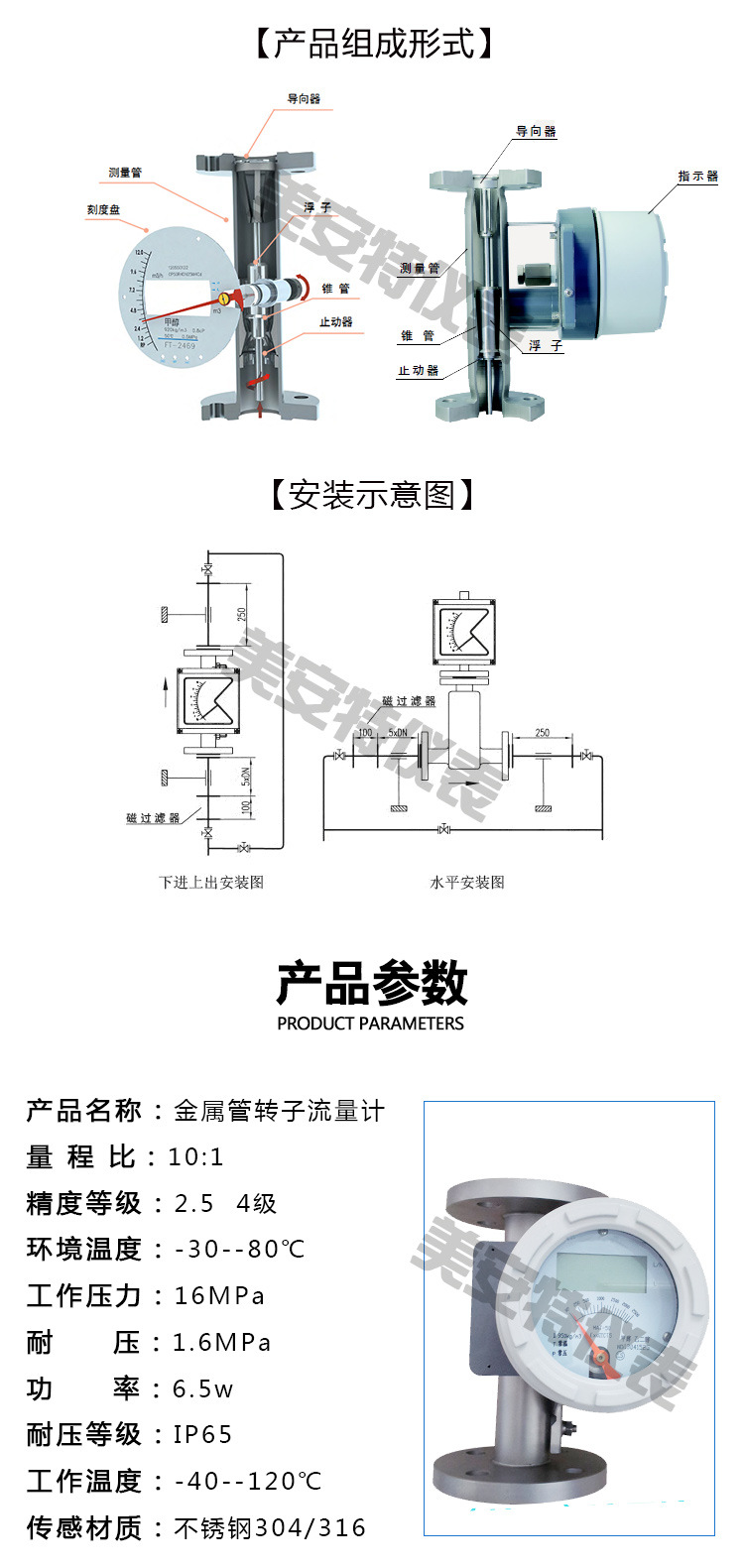

直角型安装方式金属管浮子流量计典型结构，通常适用于口径15-40mm以上仪表。锥管5和浮子4组成流量检测元件。套管（图3未表示）内有导杆3的延伸部分，通过磁钢耦合等方式，将浮子的位移传给套管外的转换部分。转换部分有就地指示和远传信号输出两大类型。除直角安装方式结构外还有进出口中线与锥管同心的直通型结构，通常用于口径小于10-15mm的仪表。
