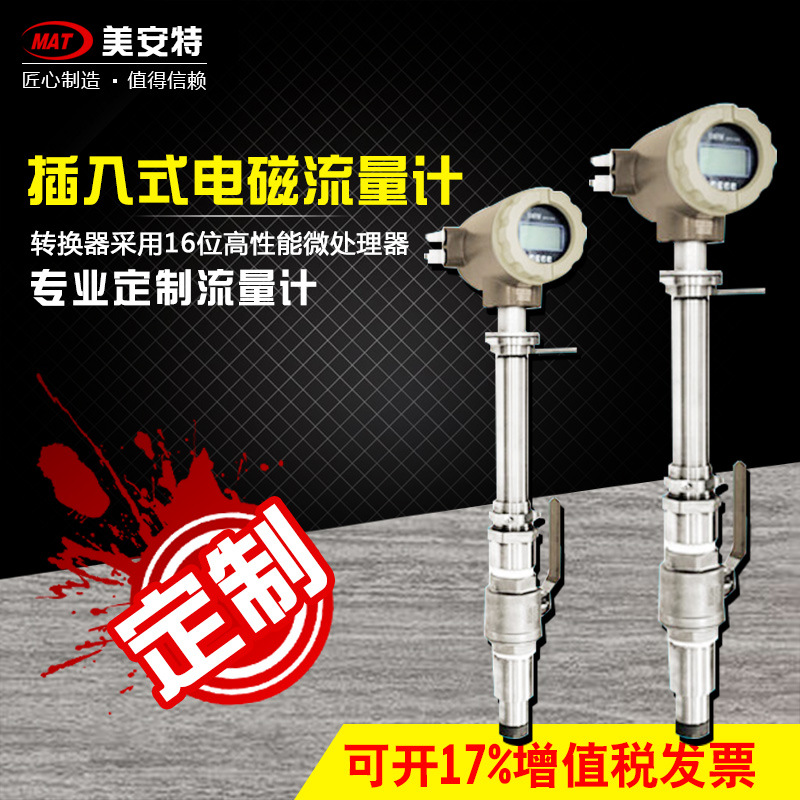

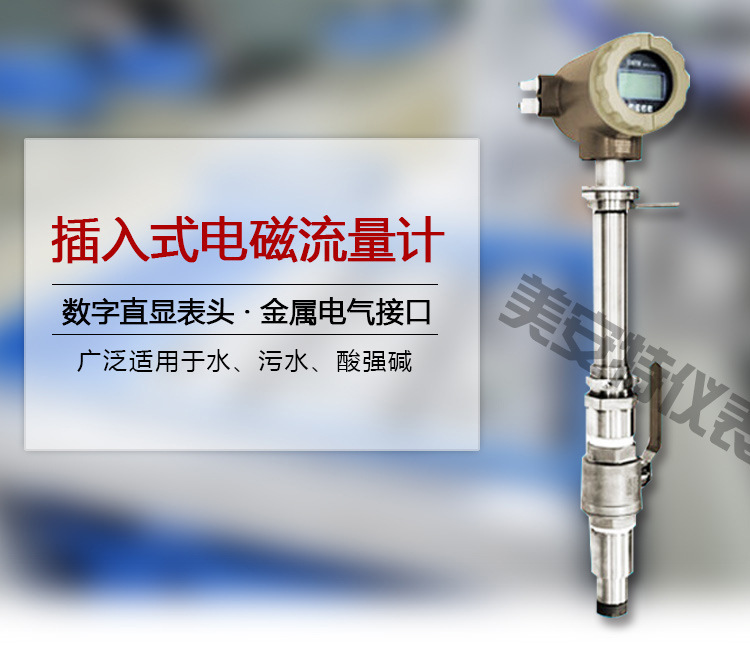

插入式电磁流量计

产品说明:

插入式电磁流量计规格可按照客户实际情况定制,支持:插入式电磁流量计非标定制

产品概述:

电磁流量计是一种多面流量计中用途较广泛的流量计之一。他们可以相对容易地测量液体、蒸汽和气体。它们被广泛用于蒸汽流量测量的一个原因是,它们能够承受蒸汽的高温。蒸汽是

温馨提示:本产品(插入式电磁流量计)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情



电磁流量计是一种多面流量计中用途较广泛的流量计之一。他们可以相对容易地测量液体、蒸汽和气体。它们被广泛用于蒸汽流量测量的一个原因是,它们能够承受蒸汽的高温。蒸汽是较难测量的流体。这是由于蒸汽的高压和高温,以及测量参数随蒸汽类型的不同而变化。蒸汽的主要类型有湿蒸汽、饱和蒸汽和过热蒸汽。
蒸汽通常在工艺装置和发电中测量。电磁流量计和差压流量计是测量蒸汽的主要仪器。磁性流量计无法测量蒸汽流量,而科里奥利流量计和超声波流量计才刚刚开始使用。电磁表除了能够承受较高的加工温度和压力外,还具有广泛的量程范围。这使得他们能够测量以不同速度流动的蒸汽。在工艺和发电厂中,蒸汽通常是从锅炉中出来的。
多变量涡流流量计在供应商和较终用户中越来越受欢迎。Sierra仪器公司于1997年引进了*台多变量电磁流量计。该流量计包括RTD温度传感器和带有涡流流量计的压力传感器。利用这些传感器的信息,流量计可以确定体积流量、温度、压力、流体密度和质量流量。多变量磁流量计和多变量DP流量计也可以使用,而多变量超声流量计在区域供热应用中很受欢迎。


一、插入式电磁流量计的概述:
产品的型式为插入式。与管道通过安装底座、球阀和压紧螺母、定位螺钉连接。传感器测量分测量管型和平面电极型两种结构型式。测量管型传感器适于测量清洁介质;平面电极型适于测量介质中含有其它杂质的液体流量测量。

二、插入式电磁流量计的功能用途和适用范围

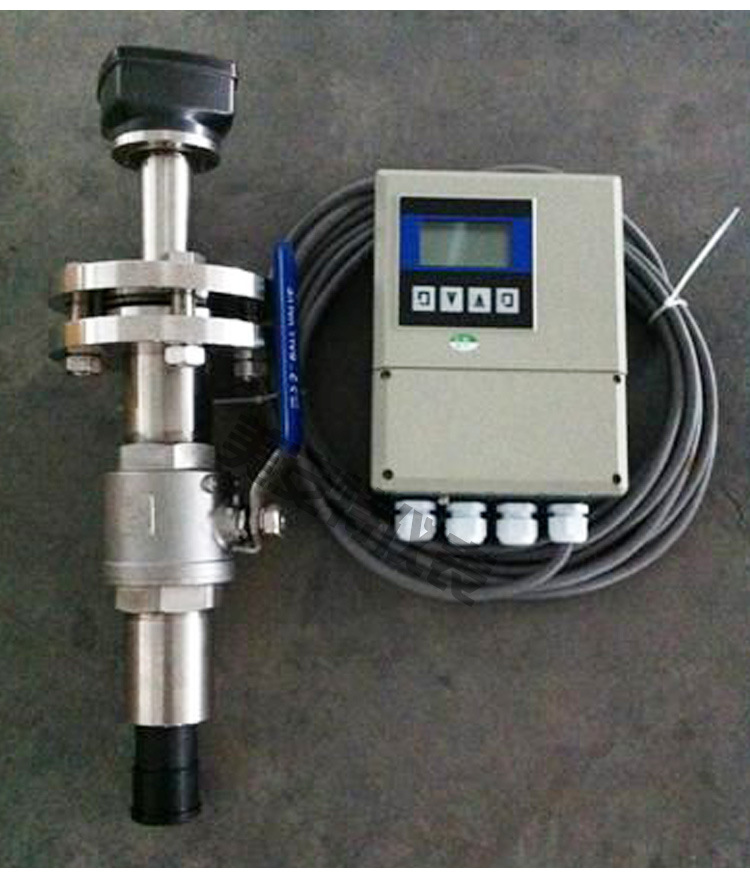

插入式酚水流量传感器(简称传感器)和酚水流量转换器(简称转换器)配套成插入式电磁流量计(简称流量计)用来测量输送管道内各种导电液体的体积流量。
传感器具有以下特点:
◆ 传感器内无活动部件,结构简单,工作可靠。
◆ 插入式结构可在低压或带压情况下不停水方便的安装、拆卸。因此非常适用于现有管道的流体测量和便于仪表的维护、修理。
◆ 测量精度不受被测介质的温度、压力、密度、粘度、电导率(只要电导率大于5)等物理参数变化的影响。
◆ 传感器几乎无压力损失,能量损耗极低。
◆ 较一般电磁流量计的制造成本和安装费用低。特别适于大中径管道流量测量。
◆ 采用先进的低频方波励磁。零点稳定,抗干扰能力强,工作可靠。
◆ 流量测量范围大。被测量管道内的满量程流速可以1m/s至10m/s任意设定,输出信号与流量呈线性关系。
◆ 流量计不仅有0~10mA◆DC或4~20mA◆DC标准电流输出,同时还1~5kHz频率输出。
由于流量计(传感器)具有上述一系列优点,因而,已被广泛应用于化工、化纤、冶金、化肥、造纸、给排水、污水处理等工业部门和农业灌溉水计量的导电液体流量测量和生产过程的自动控制。

三、插入式电磁流量计主要技术性能
1. 适于测量管道通径:100~2000mm;

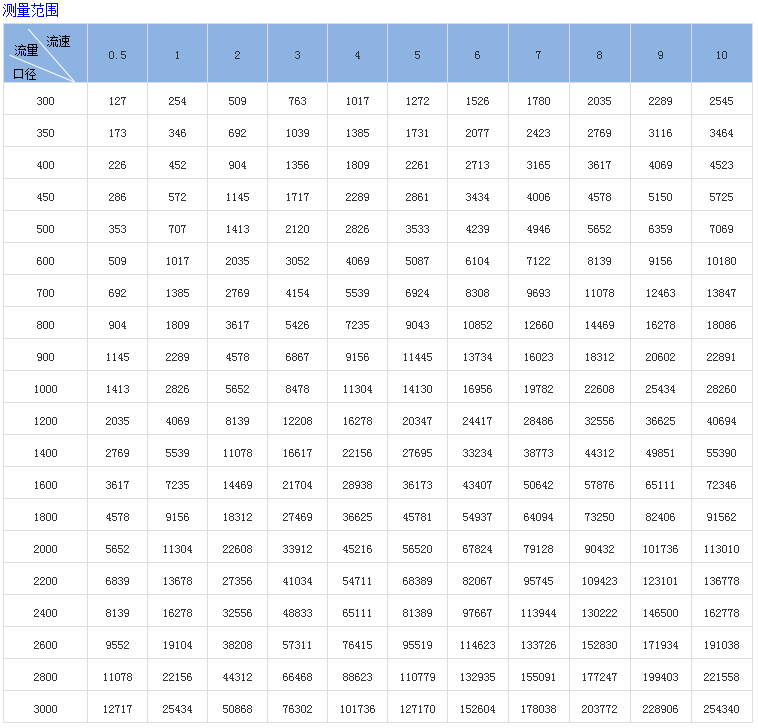

2. 流速测量范围:0~1至0~10m/s,满量程在1~10m/s范围内连续可调。
3. 测量*度当满量程流速>1m/s时,±2.5%。
4. 被测介质导电率:大于50μs/cm。
5. 工作压力:1.6Mpa。
6. 电极材料:含钼不锈钢0Cr118Ni12Mo2Ti、哈式合金c-276、钛Ti等。
7. 测量管(测量头)材料:ABS
8. 被测介质较高温度:ABS60℃
9. 外壳防护等级:符合GB-08-84标准IP68的有关规定。
10. 传感器输出信号:0.209mVp-p/1m/s。
11. 传感器与转换器之间信号较大的传输距离50m(特殊要求请与厂方联系)
12. 流量计输出信号:直流电流:0~10mA负载电阻为0~1kΩ;4~20mA负载电阻为0~500Ω;频率:1~5KHz负载电阻为250~1.2kΩ。
