一、仪表概述：
电磁流量计采用世界新技术。利用恒流低频三值矩形波或双频矩形波励磁，既有矩形波磁场的优点，又克服了正弦波磁场的缺点；还可以消除电源电压波动、电源频率变化及励磁线圈阻抗变化所造成的误差；并有极好的零点稳定性和不受流体噪声干扰影响。
二、测量原理：
电磁流量计根据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流量成正比例，其值为：E=KBVD式中：
E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；(测量管内直径)
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波用一系列的数字处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4～20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
三、适用场合：
流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

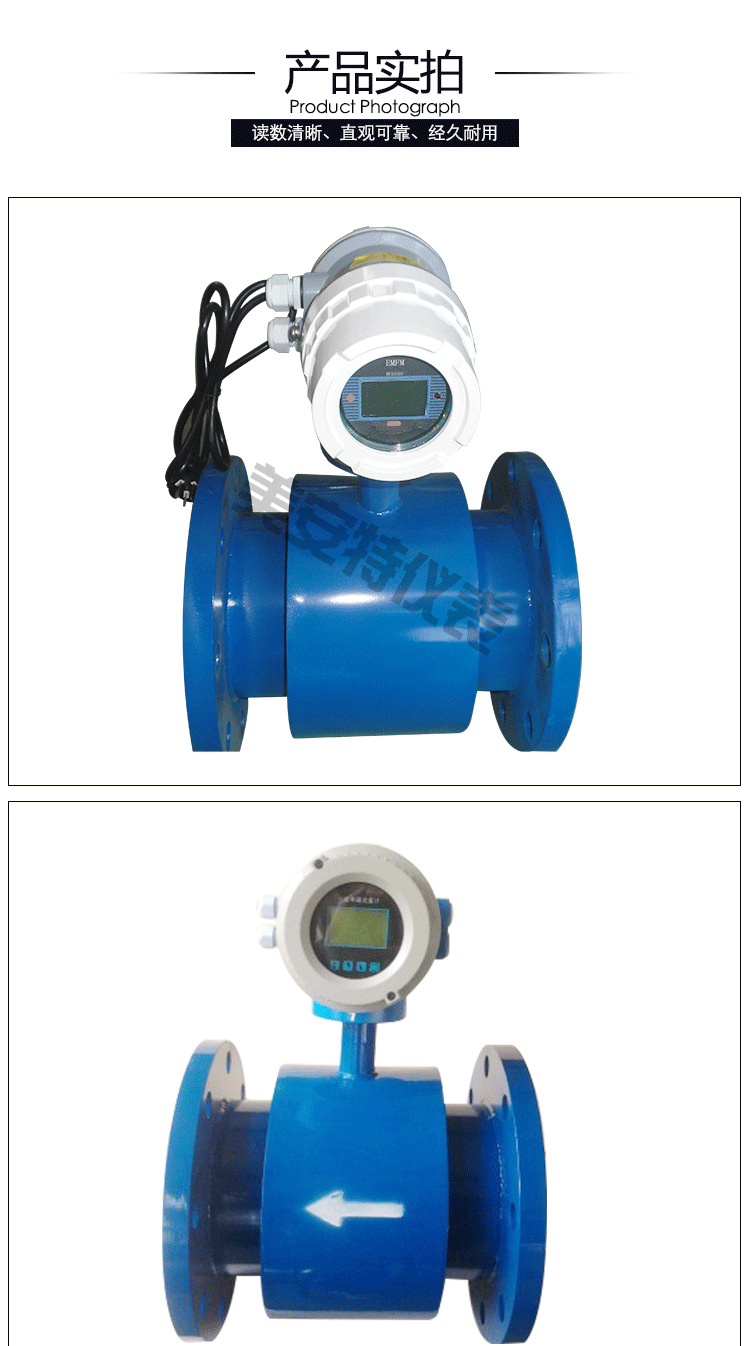

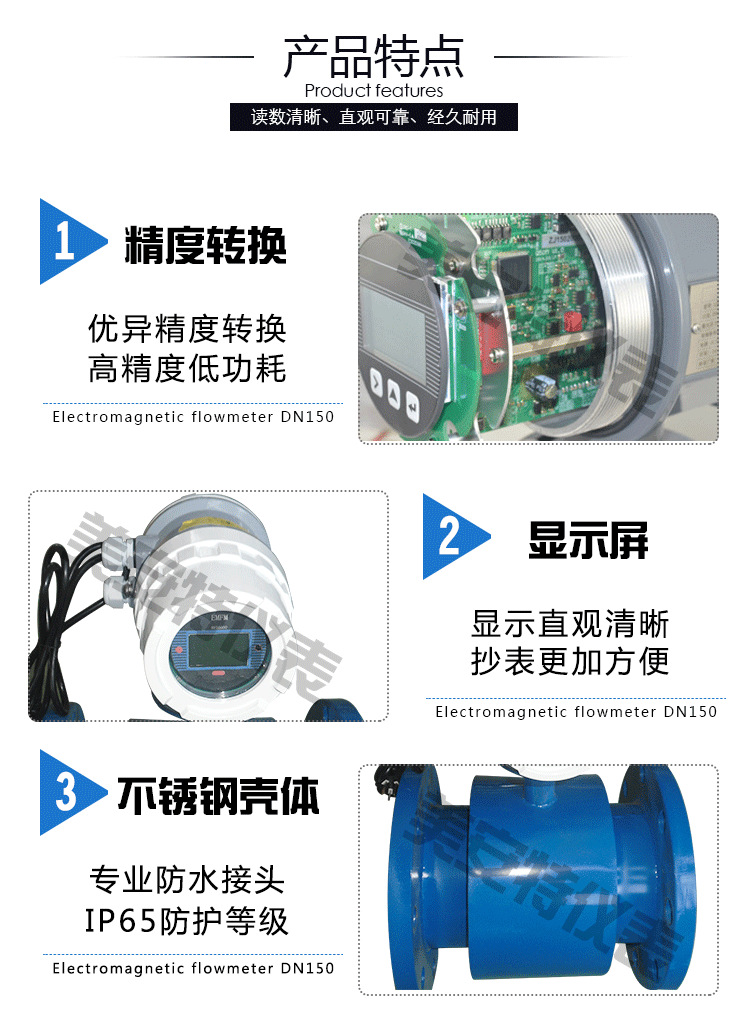

四、性能特点：
1、仪表结构简单、可靠，无可动部件，工作寿命长；
2、无截流阻流部件，不存在压力损失和流体堵塞现象；
3、无机械惯性，响应快速，稳定性好，可应用于自动检测、调节和程控系统；
4、测量精度不受被测介质的种类及其温度、粘度、密度、压力等物理量参数的影响；
5、采用聚四氟乙烯或橡胶材质衬里和Hc、Hb、316L、Ti等电极材料的不同组合可适应不同介质的需要；

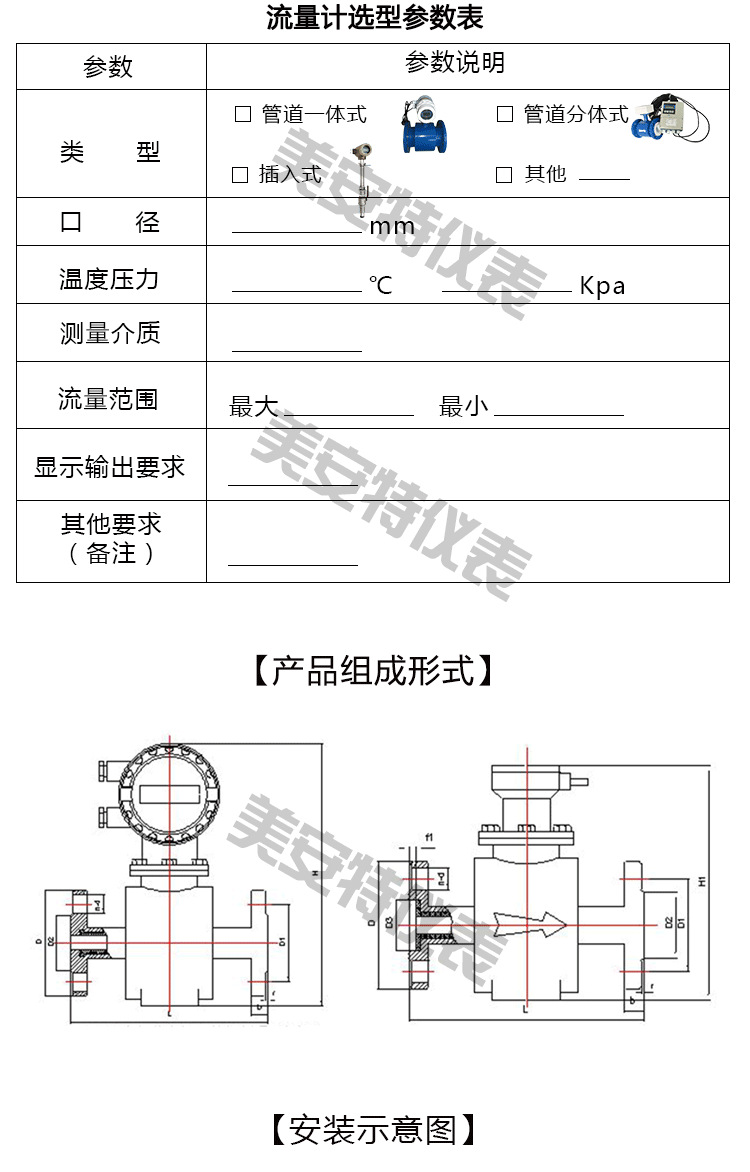

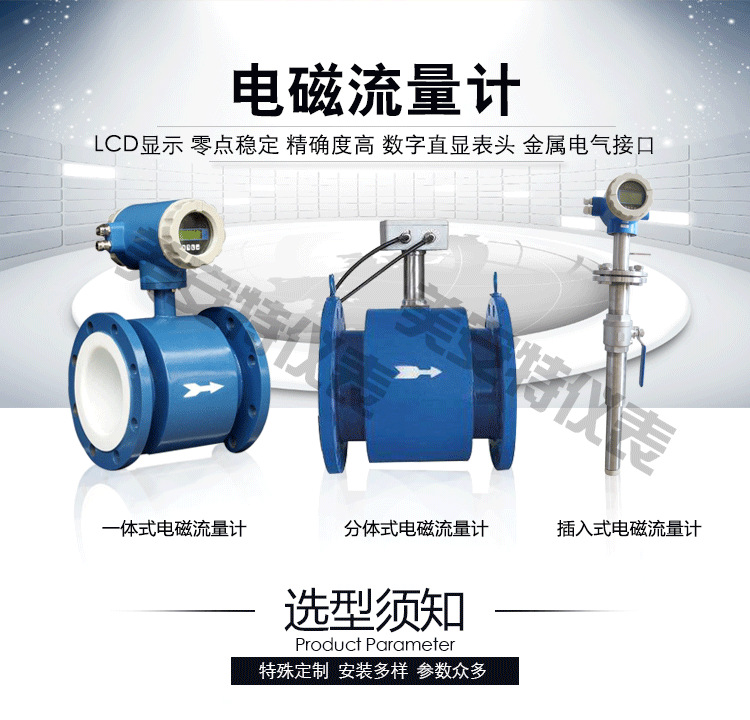

6、备有管道式、插入式等多种流量计型号；
7、采用EEPROM存贮器，测量运算数据存贮保护安全可靠；
8、具备一体化和分离型两种型式；
9、高清晰度LCD背光显示。

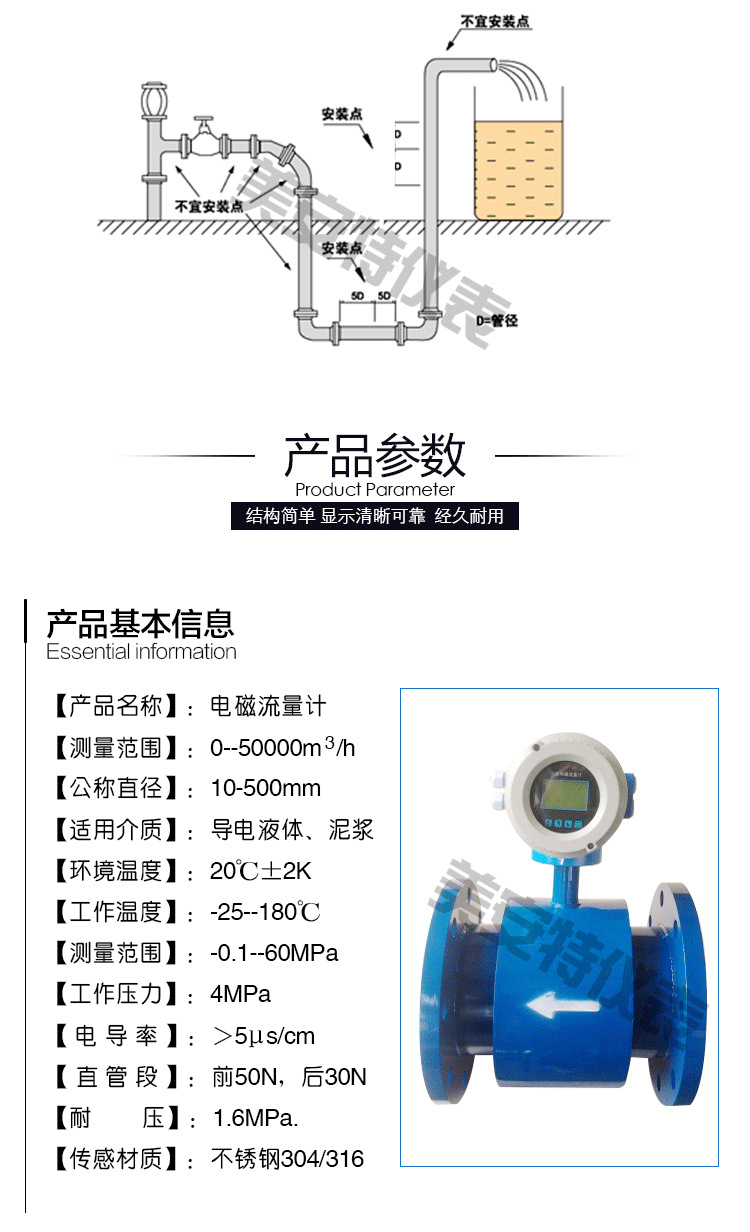

五、技术指标：
仪表精度：管道式0.5级、1.0级；插入式2.5级；
测量介质：电导率大于5μS/cm的各种液体和液固两相流体；
流速范围：0.2～8m/s；
工作压力：1.6MPa；
环境温度：-40℃～+50℃；
介质温度：聚四氟乙烯衬里≤180℃。
橡胶材质衬里≤65℃；
防爆标志：ExmibdⅡBT4；
防爆证号：GYB01349；
外磁干扰：≤400A/m；
外壳防护：一体化型： IP65；
分 离 型： 传感器IP68(水下5米，仅限于橡胶衬里)转换器IP65；
输出信号：4～20mA.DC，负载电阻0～750Ω；
通讯输出：RS485或CAN总线；
电气连接：M20×1.5内螺纹，φ10电缆孔；
电源电压：90～220V.AC、24±10%V.DC；
zui大功耗：≤10VA。
六、按励磁方式分类：
要产生一个均匀恒定的磁场，就需要选择一种合适的励磁方式。如按励磁电流方式划分，有直流励磁、交流(工频或其他频率)励磁、低频矩形波励磁和双频矩形波励磁。
1、直流励磁
直流励磁方式用直流电或采用磁铁产生一个恒定的均匀磁场。这种直流励磁变送器的是受交流电磁场干扰影响很小，因而可以忽略液体中的自感现象的影响。但是使用直流磁场易使通过测量管道的电解质液体被极化，即电解质在电场中被电解，产生正负离子，在电场力的作用下，负离子跑向正极，正离子跑向负极，这将导致正负电极分别被相反极性的离子所包围，严重影响仪表的正常工作。所以，直流励磁一般只用于测量非电解质液体，如液态金属流量(常温下的汞和高温下的液态钢、锂、钾)等。
2、交流励磁
工业上使用的，大都采用工频(50Hz)电源交流励磁方式产生交变磁场，避免了直流励磁电极表面的极化干扰。但是用交流励磁会带来一系列的电磁干扰问题(例如正交干扰、同相干扰、零点漂移等)。现在交流励磁正在被低频方波励磁所代替。
3、低频方波励磁
低频方波励磁波形有二值(正-负)和三值(正-零-负-零)两种，其频率通常为工频的1/2~1/32。低频方波励磁能避免交流磁场的正交电磁干扰，消除由分布电容引起的工频干扰，抑制交流磁场在管壁和流体内部引起的电涡流，排除直流励磁的极化现象。
