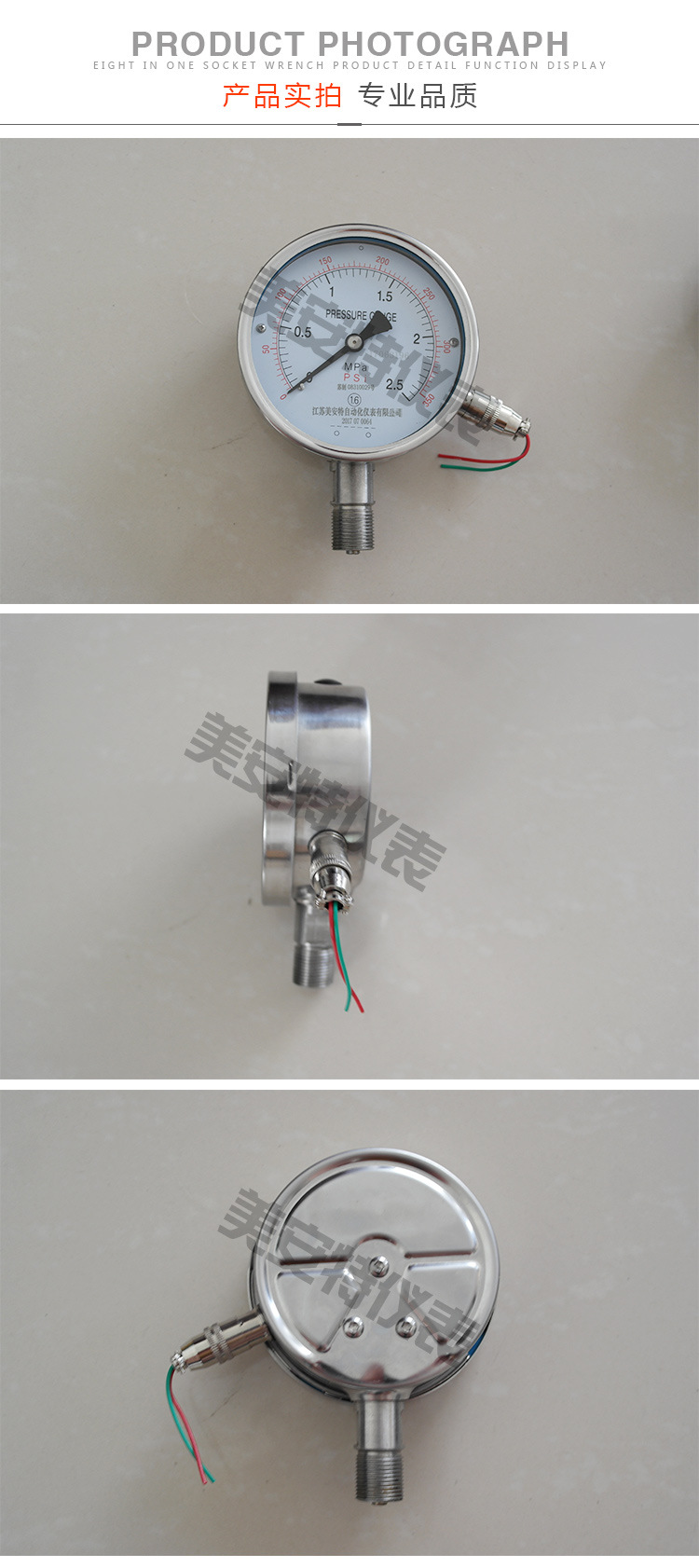

电阻远传压力表

产品说明:

电阻远传压力表规格可按照客户实际情况定制,支持:电阻远传压力表非标定制

产品概述:

一、仪表概述: 电阻式远传压力表是通过传递电阻信号表达压力量值的远传压力表,它的同步压力信号是一个电阻值,由此得名电阻远传压力表。它可与膜片隔离器(隔膜体)连接,制成

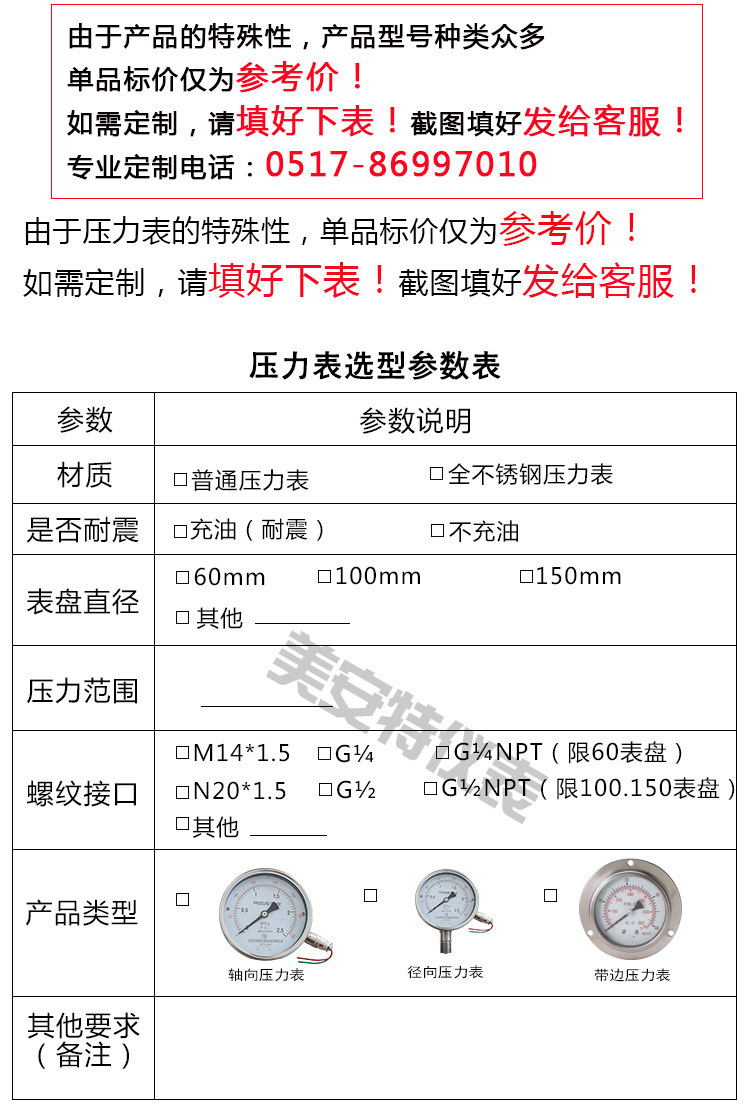

温馨提示:本产品(电阻远传压力表)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情





一、仪表概述:
电阻式远传压力表是通过传递电阻信号表达压力量值的远传压力表,它的同步压力信号是一个电阻值“Ω”,由此得名电阻远传压力表。它可与膜片隔离器(隔膜体)连接,制成隔膜式电阻远传压力表,用于测量腐蚀性较强,粘度较大,易结晶介质的压力。
二、测量原理:

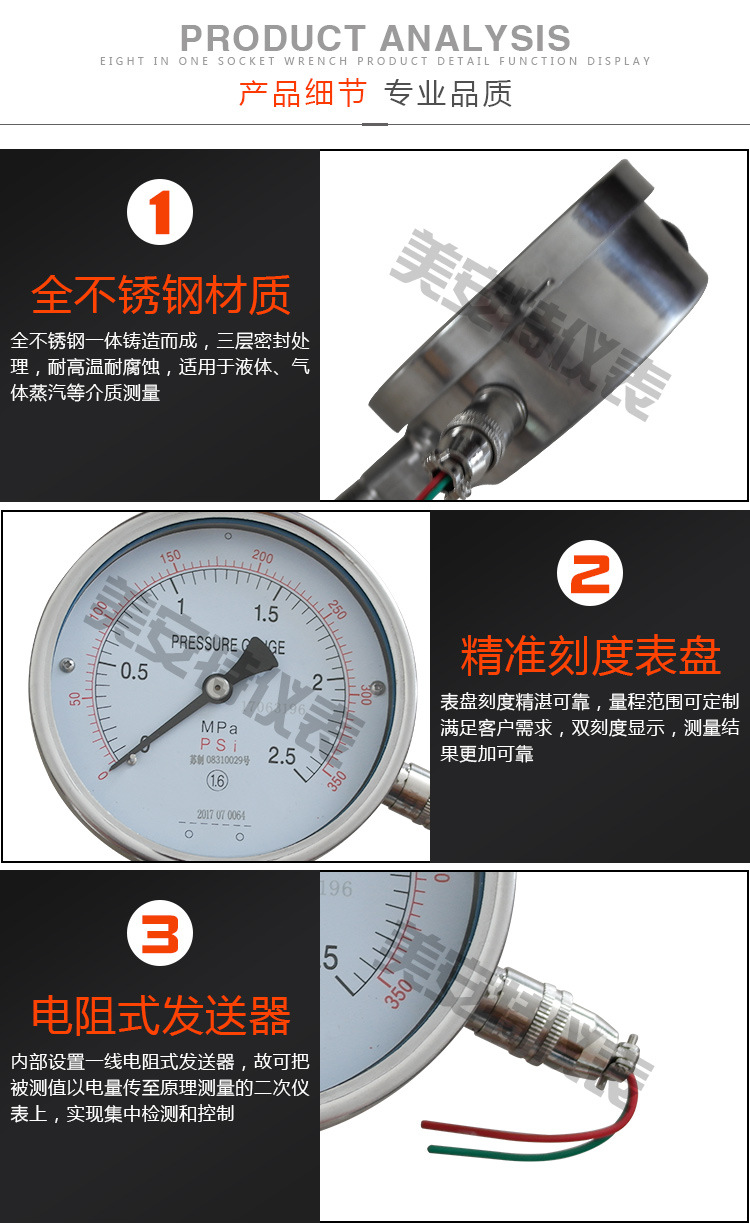

电阻式远传压力表有一个弹簧管压力和一个滑线电阻式发送器等所组成。
由于电阻发送器系设置在齿轮传动机构上,因此当齿轮传动机构中的扇形齿轮轴产生偏离时,电阻传送器的转臂(电刷)也相应地得以偏转,由于电刷在电阻器上滑行,使得被测压力值的变化变换为电阻值的变化,而传至二次仪表上,指示出一相应的读数值。同时,一次仪表也指示出相应的压力值。

三、适用场合:
远传压力表适用于测量对铜及铜合金不起腐蚀作用的液体,气体和蒸汽的压力。电阻信号输出传至二次仪表上,可以实现现场就地指示压力以便于现场工艺检查,还可以实现远距离集中控制和调节。

四、性能特点:
1、性能稳定,测量精度较高,反应速度较快。
2、测量的是总压力,包括气体和蒸汽的压力。
3、测量的结果与气体种类、成分及其性质无关。
4、测压过程中,压力表本身吸气和放气很小,不会对被测气压产生影响。
5、内部没有高温部件,不会使油蒸汽分解。
6、若选用耐腐蚀材料制造,可测量腐蚀性气体压力。
7、结构牢固,而且便于密封和安装。
8、操作简便,不需调整,但需要定期校验。

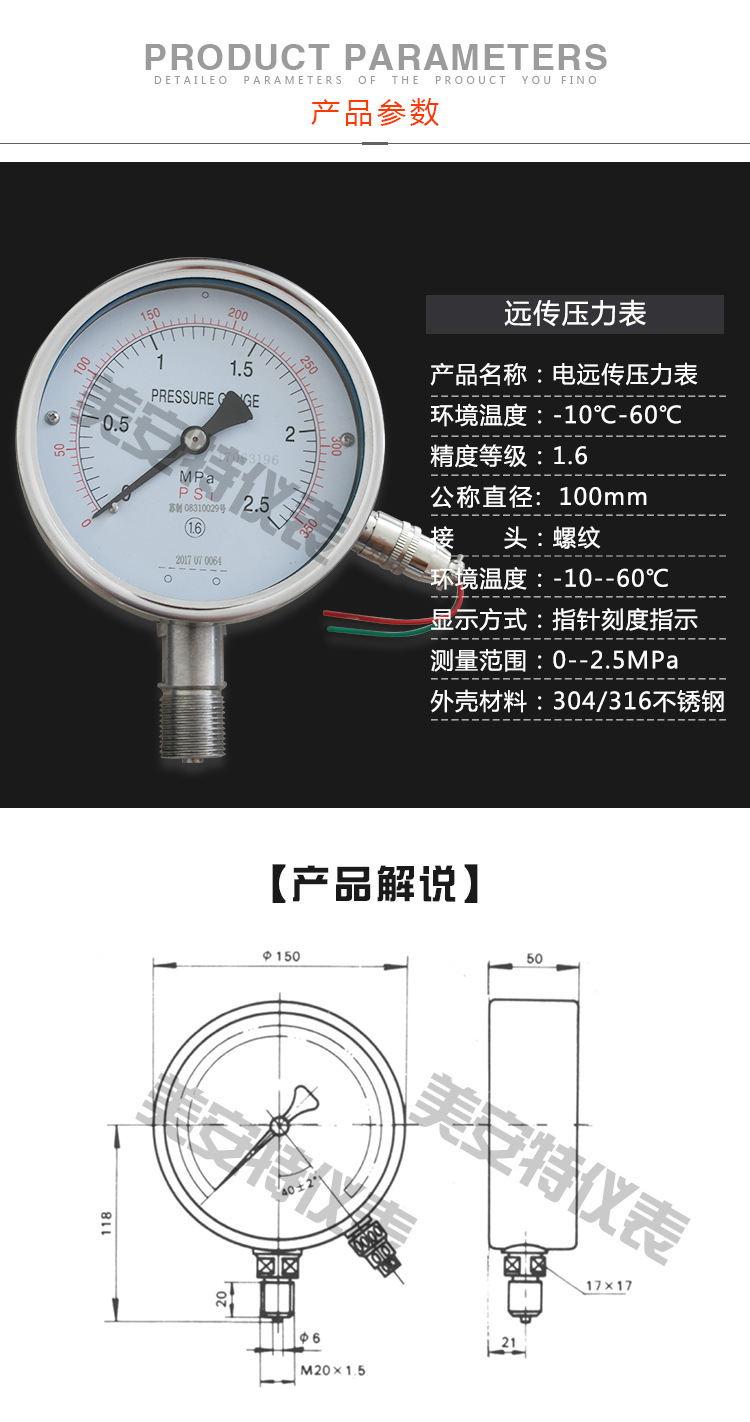

五、技术指标:
1、*度等级:1.6;
2、发送器起始电阻值:3~20Ω;
3、发送器满度电阻值:340~400Ω;
4、发送器连接端①②外加电压不大于6V;
5、滑线电阻式发送器接线图;
6、使用环境条件:40~60℃,相对湿度不大于85%,且震动和被测(控)介质的急剧脉动应对仪表正常工作无明显影响;
7、湿度影响:使用温度偏离20±5℃时,其温度附加误差不大于0.4%/10℃;
8、重量:1.2kg。
