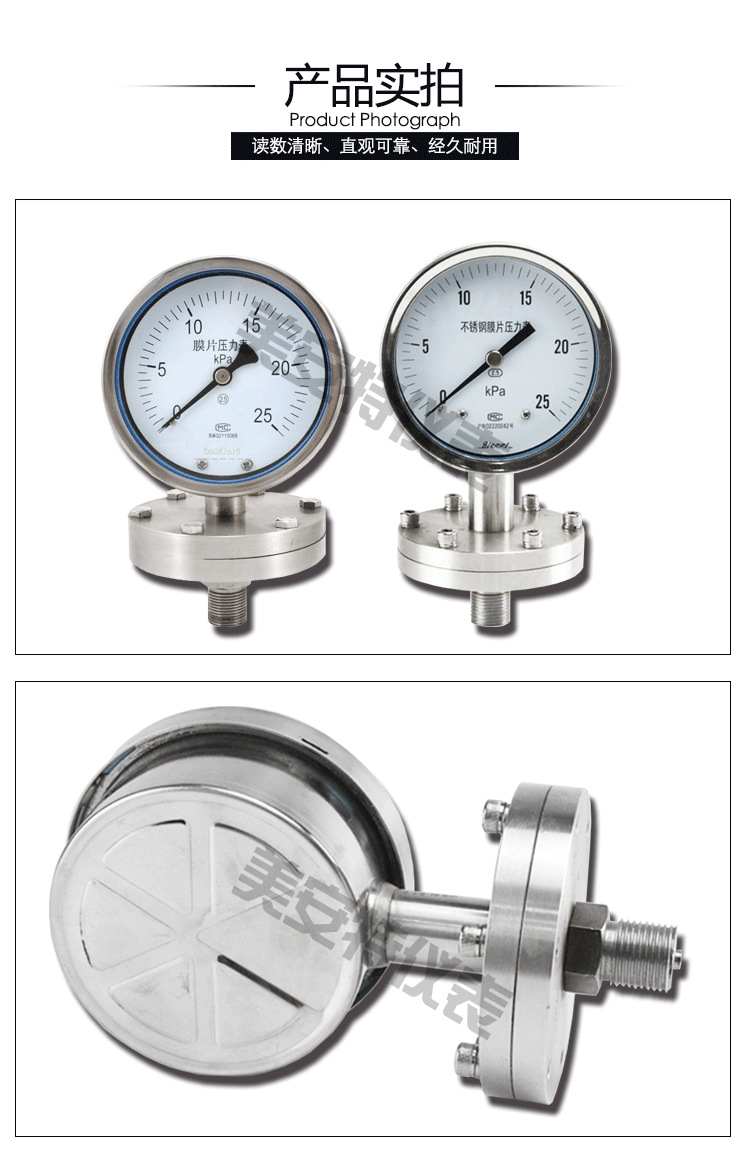

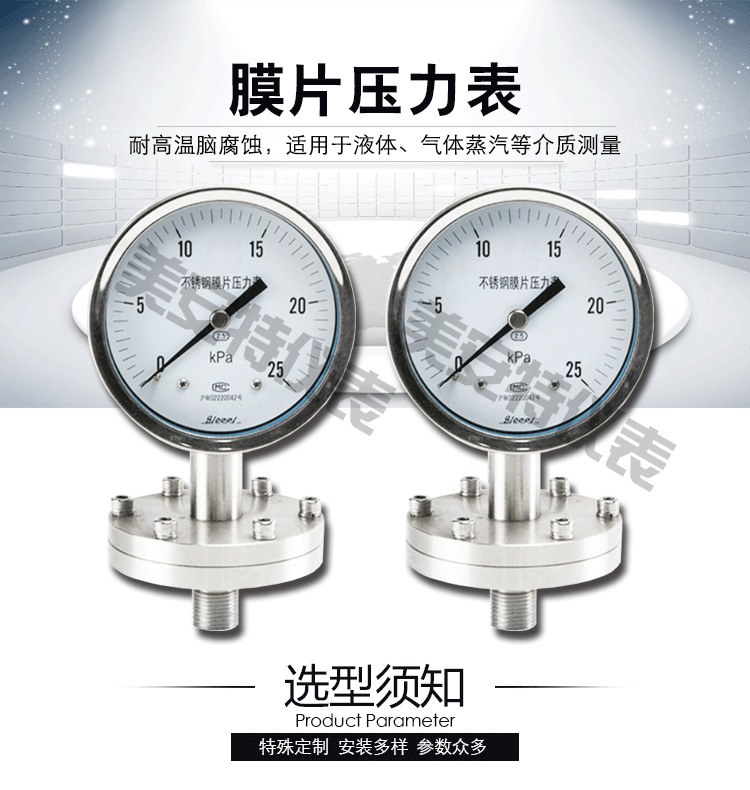

一、仪表概述：
膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。耐腐蚀性能取决于膜片材料。
不锈钢耐腐的导压系统和外壳等均为不锈钢，具有较强的耐腐蚀性能。主要用于化学、石油、纺织工业对气体、液体微小压力的测量，尤其适用于腐蚀性强、粘稠介质（非凝固非结晶）的微小压力测量。
耐震内部充灌阻尼液和配套缓冲装置，具有良好的耐震性能。在被测介质的压力有强烈脉冲变化或压力冲击和在生产工艺中经常突然卸荷的场合，以及环境震动较大的场所中，耐震都能稳定进行测量。
耐腐耐震则兼耐腐及耐震二者的特性。
二、测量原理：
膜片压力表的作用原理是基于弹性元件（测量系统上膜片）变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形---位移，借助连杆组经传动机构的传动并予放大，由固定于齿轮上的指针逐将被测值在度盘上指示出来。
三、适用场合：
压力表用于测量有一定腐蚀性.粘稠介质和非结晶或非凝固的各种流体介质的压力或负压;可根据测量对耐腐蚀性能的不同要求而选用不同材料的膜片；外壳用不锈钢材料的仪表；可在工作环境恶劣的情况下使用。
四、性能特点：
1、性能稳定，测量精度较高，反应速度较快。
2、测量的是总压力，包括气体和蒸汽的压力。
3、测量的结果与气体种类、成分及其性质无关。
4、测压过程中，压力表本身吸气和放气很小，不会对被测气压产生影响。
5、内部没有高温部件，不会使油蒸汽分解。
6、若选用耐腐蚀材料制造，可测量腐蚀性气体压力。
7、结构牢固，而且便于密封和安装。
8、操作简便，不需调整，但需要定期校验。
五、技术指标：
1、仪表执行标准：Q/320211 DGH07-2001；
2、仪表外壳防护等级：IP64；
3、耐震及耐腐耐震的抗工作环境性能为GB4439所规定的V.H.4级；
4、使用工作温度：、耐腐-40℃~70℃；
5、耐震、耐腐耐震：灌充液为甘油时-5℃~55℃，灌充液为硅油时-25~55℃。
六、定期进行检修维护：
1、经过一段时间的使用 与受压， 压力表机芯难免会出现一些变形和磨损，压力表就会产生各种误差和故障。为了保证其原有的准确度而不使量值传递失真， 应及时更换，以确保指示正确、安全可靠。
2、压力表要定期进行清洗。 因为压力表内部不清洁，就会增加各机件磨损，从而影响其正常工作，严重的会使压力表失灵、报废。
3、在测压部位安装的压力表，根据JJG52-1999 规定，它的检定周期一般不超过半年。
4、测压部位介质波动大，使用频繁，准确度要求较高， 以及对安全因素要求较严的，可按具体情况将检定周期适当缩短。
