产品说明:

磁翻柱液位计规格可按照客户实际情况定制,支持:磁翻柱液位计非标定制

产品概述:

磁翻柱液位计概述:磁翻柱液位计也称为磁翻板液位计,它的结构主要基于浮力和磁力原理设计而生产的。是本厂引进、吸收国外同类产品、并加以吸收、消化、提高、按原化学工业部颁布的磁性···

温馨提示:本产品(磁翻柱液位计)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情



磁翻柱液位计概述:
磁翻柱液位计也称为磁翻板液位计,它的结构主要基于浮力和磁力原理设计而生产的。是本厂引进、吸收国外同类产品、并加以吸收、消化、提高、按原化学工业部颁布的磁性液位计标准HG/T21584-95三制生产的产品。可用于干塔、罐、槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封、防泄漏适应于高压、高温、腐蚀性介质的液位测量,使用可靠,安全性好,它弥补了玻璃板(管)液位指示不清晰,易破碎的不足,不受高、低温度剧弯的影响,不需多组液位计的组合。全过程测量无盲区,显示醒目,读数直观,测量范围大,特别是现场指示部分,由于不与液体介质直接接触,所以对高温、高压高沾度、有毒、有害、强腐蚀性介质,更显其优越性。因此,它比传统的玻璃管,板式液位计具有更高的可靠性、安全性、先时性、实用性 。磁翻柱液位计带有磁体的浮子(简称磁性浮子)在被测介质中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱(也成为磁翻板)的静磁力耦合作用导致磁翻柱翻转一定角度(磁翻柱表面涂敷不同的颜色),进而反映容器内液位的情况。配合传感器(磁簧开关)和精密电子元器件等构成的电子模块和变送器模块,可以变送输出电阻值信号、电流值(4~20mA)信号、开关信号以及其他电学信号。从而实现现场观测和远程控制的完美结合。

磁翻柱液位计适用范围及特点:
本液位计是在借鉴国内外同类产品的基础上,积极吸收、揉合众多产品的优点,通过公司技术人员的精心设计而成的。采用较好磁体和进口电子元件,使产品具有:设计合理、结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。同时,随着市场需求的变化公司产品也在不断地实现质量技术的升级和生产工艺的改进、拓宽本液位计的应用领域及适用范围。另外,本液位计输出信号多样,实现远距离的液位指示、检测、控制和记录。

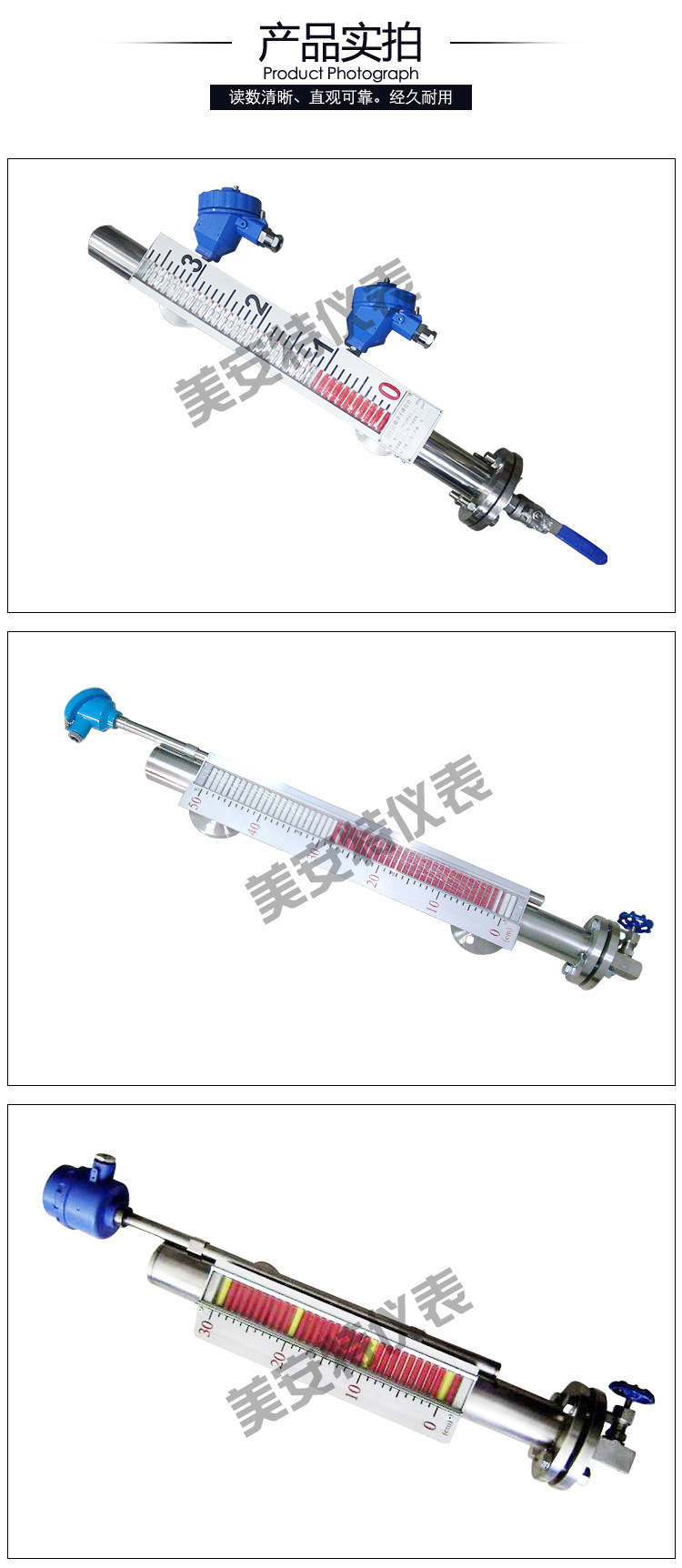

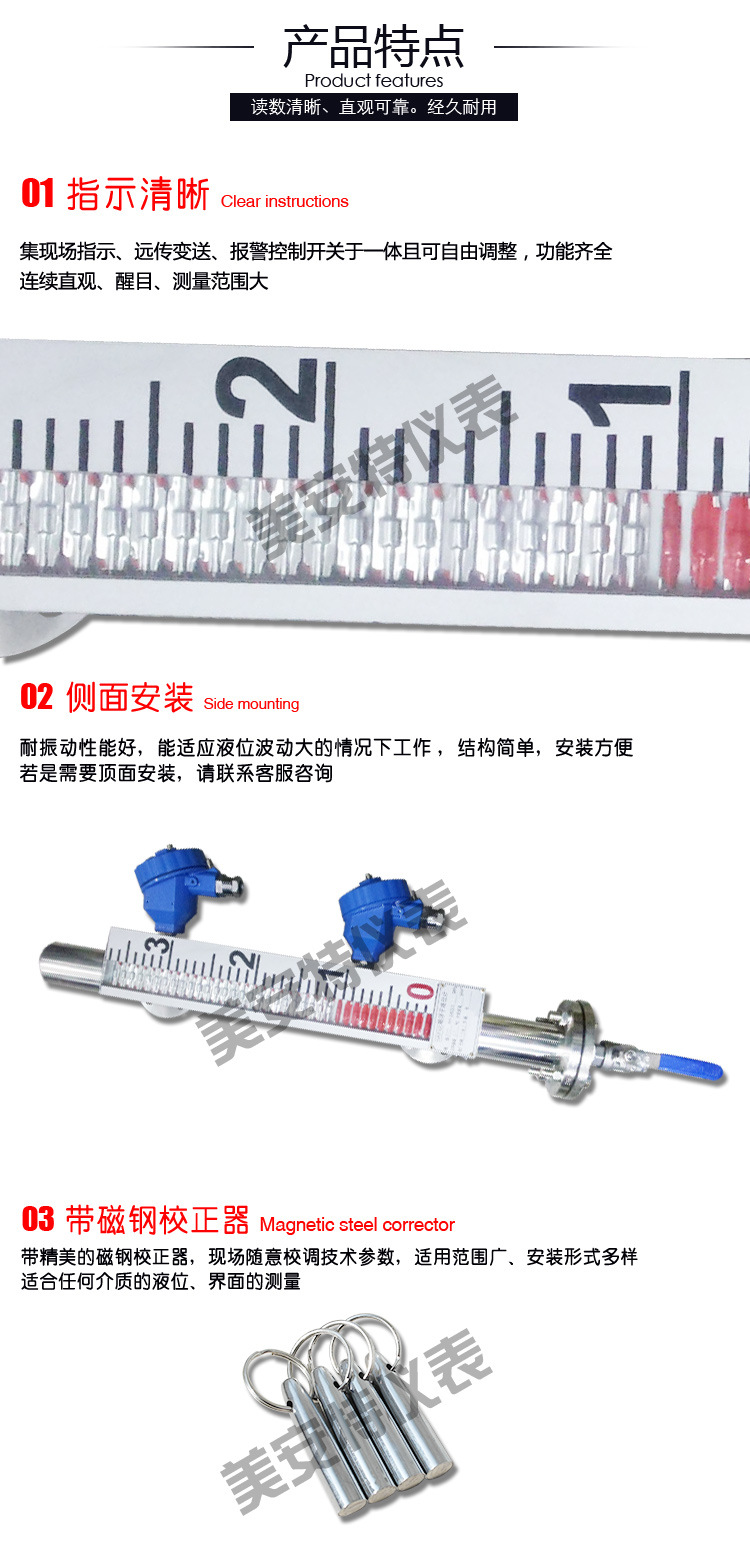

1.适合容器内液体介质的液位、界位的测量。除现场指示外,还可配远传变送器、报警开关、控制开关,检测功能齐全。
2.指示新颖,读数直观、醒目、观察指示器的方向可根据用户需要改变角度。
3.测量范围大,不受贮槽高度限制。
4.指示机构与被测介质完全隔离,因而密封性好,可靠性高,使用安全。
5.结构简单,安装方便,维护费用低。
6.耐腐蚀、无需电源、防爆。



磁翻柱液位计安装

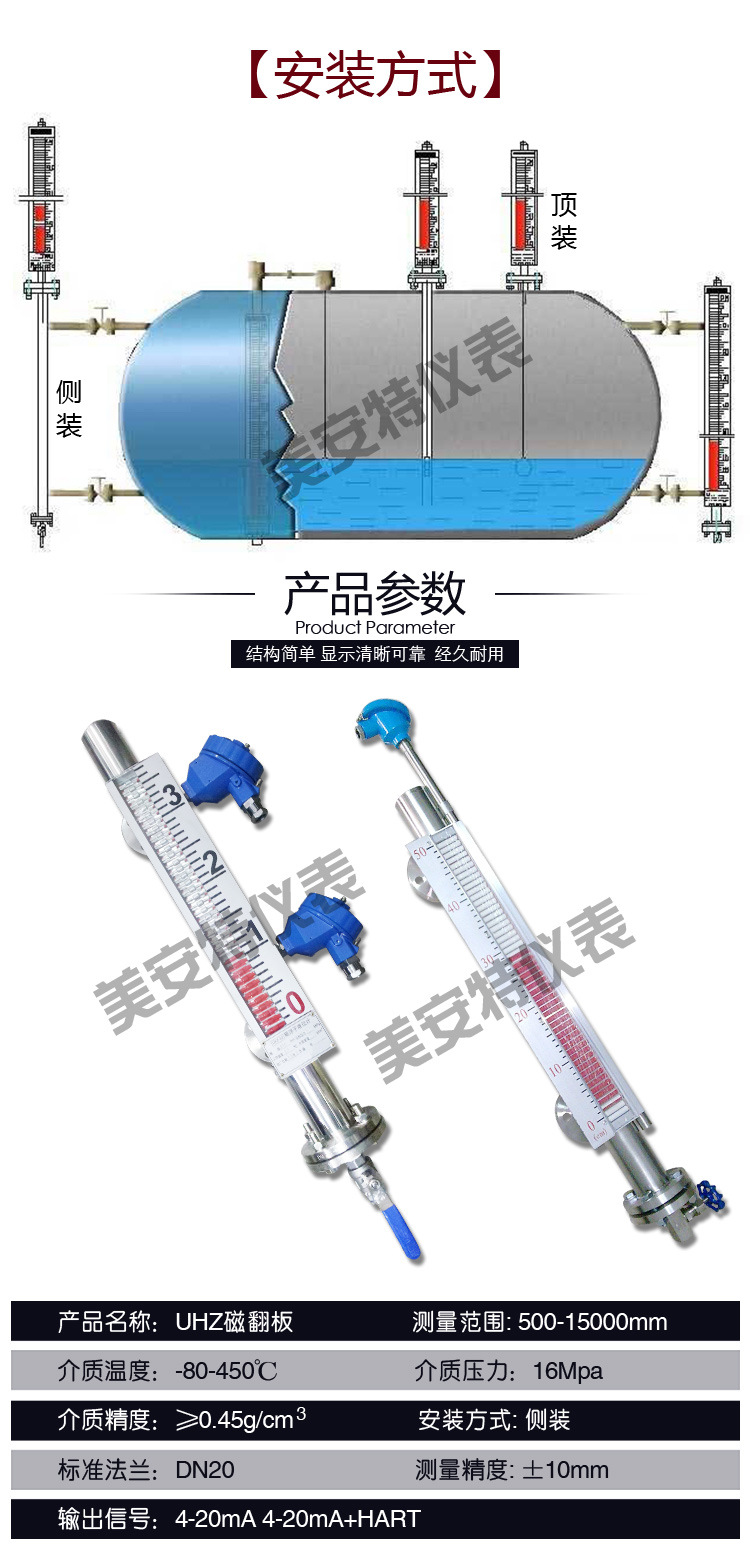

1、磁翻板液位计本体周围不容许有导磁物质接近,禁用铁丝固定,
2、安装必须垂直,磁翻板液位计容器引管间应装有球阀,便于检修和清洗;
3、使用前应先用校正磁钢将零位以下的小球置成红色,其它球置成白色;
4、介质内不应含有固体杂质或磁性物质,以免对浮子造成卡阻;
5、打开底法兰,装入磁性浮子(注意:重端带磁性一端向上,不能倒装。);
6、 应根据介质情况,不定期清洗主导管清除杂质;
7、对超过一定长度(普通型>3米、防腐型>2米)的液位计,需增加中间加固法兰或耳攀作固定支撑,以增加强度和克服自身重量;
8、磁翻板液位计的安装位置,应避开或远离物料介质进出口处,避免物料流体局部区域的急速变化,影响液位测量的准确性;
9、当配有远传配套仪表时需做到如下几条:
(1)、应使远传配套仪表紧贴液位计主导管,并用不锈钢抱箍固定(禁用铁质易导磁);
(2)、远传配套仪表上感应面应面向和紧贴主导管;
(3)、远传配套仪表零位应与液位计零位指示处在同一水平线上;
(4)、远传配套仪表与显示仪表或工控机之间的连线好单独穿保护管敷设或用屏蔽二芯电缆敷设;
(5)、接线盒进线孔敷设后,要求密封良好,以免雨水、潮气等侵入而使远传配套仪表不能正常工作,接线盒在检修或调试完成后应及时盖上。

磁翻柱液位计 结构原理
液位计根据浮力原理和磁性耦合作用研制而成。当被测容器 中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱 翻转180°,当液位上升时翻柱由白色转变为红色,当液位下降时翻柱由红色转变为白色,指示器的红白交界处为容器内部液位的实 际高度,从而实现液位清晰的指示。

UHZ
Y

液位
测量型式

J

界面

O

远传装置
LB

4-20mA

O

普通型
防爆形式
G

隔爆型
Z

本安型

O

液位控制 (报警)开关
S

上报警
X

下报警
K

上、下报警
GS

数显仪表

A

1Cr18Ni9Ti(321)
接液材质
B

OCr18Ni9(304)
C

316L
D

RPP
E

PVC
F

304内衬PTFE



mm
中心距



1.6-16MPa
工作压力



g/cm3
介质密度

/W
带蒸汽夹套
结构特点
/T1
-80~+10℃
/T2
-10~+120℃
/T3
-10~+250℃
/T4
-10~+350℃
L
  排污阀
  液位开关
R
  4~20mA二线制变送器
D
  隔爆型:dIIBT4
E
  本安型:ibIICT4
F
  配隔离安全栅
A
  XGTH-510(竖式)显示调节报警仪
B
  XGTA一810(横式)显示调节报警仪
J3
  真空夹套
一口
  测量范围(mm)
一口
  介质密度(g/cm3)
一口
  工作压力(MPa)


磁翻柱液位计技术参数:
