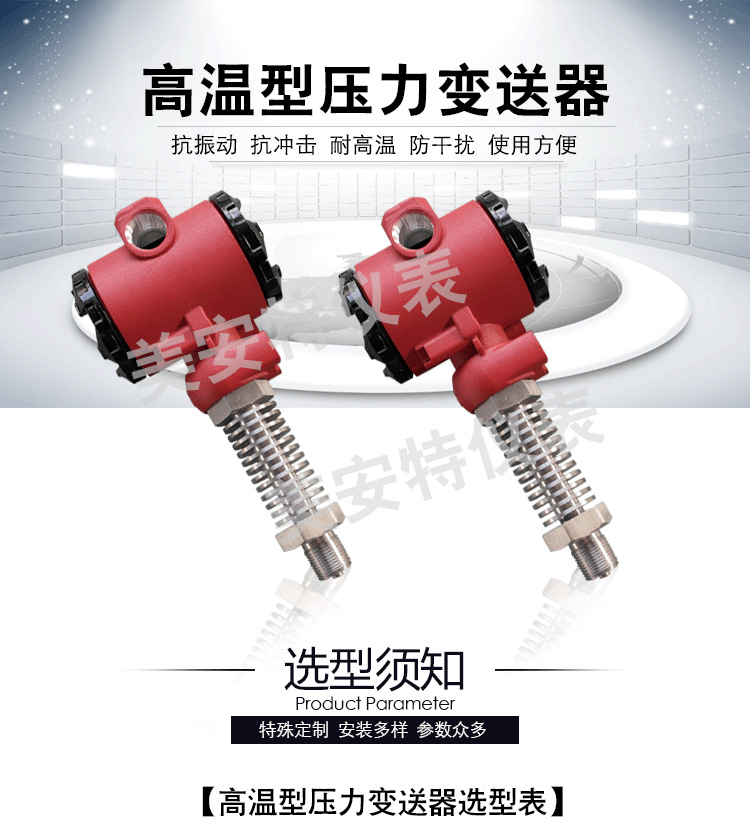

高温压力变送器

产品说明:

高温压力变送器规格可按照客户实际情况定制,支持:高温压力变送器非标定制

产品概述:

一、仪表概述: 高温型压力变送器选用国际著名公司高精度高稳定性压力传感器组件,经过高可靠性的放大电路及精密温度补偿,将被测介的压力转换成4~20mADC、0~5VDC,0~1OVDC及1~

温馨提示:本产品(高温压力变送器)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情




一、仪表概述:
高温型压力变送器选用国际著名公司高精度高稳定性压力传感器组件,经过高可靠性的放大电路及精密温度补偿,将被测介的压力转换成4~20mADC、0~5VDC,0~1OVDC及1~5VDC等标准电信号。高质量的传感器、精湛的封装技术以及完善的装配工艺确保了该产品的优异质量和性能。该产品有多种接口形式和多种引线方式,能够zui大限度的满足客户的需要,适用于与各种测量控制设备配套使用。
二、测量原理:
高温型压力变送器采用扩散或离子注入等工艺形成电阻并连接成惠斯通电桥,用微机械加工技术在电桥下形成压力敏感膜片。当压力作用在膜片上时,电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。我们在惠斯通电桥上加上直流电源,就会产生一个直流电压信号的输出。经过二次转换线路,实现两线制4~20MA输出。
三、适用场合:
压力变送器的元器件和零部件均源自进口高品质扩散硅式、陶瓷式压力传感器作为敏感元件,采用专用集成模块,经精细的温漂、零点、非线性补偿,实现对液体、气体、蒸汽等介质压力变化的准确测量和变送。
四、性能特点:
1、稳定性好,满度、零位长期稳定性可达0.2%FS/年。在补偿温度0~70℃范围内,温度飘移低于0.2%FS,在整个允许工作温度范围内低于0.5%FS。
2、具有反向保护、限流保护电路,在安装时正负极接反不会损坏变送器,异常时变送器会自动限流在35MA以内。
3、固态结构,无可动部件,高可靠性,使用寿命长。
4、从风压到水、油都可以进行高精度的测量,不受被测介质质量大小的影响。
5、安装方便、结构简单、经济耐用。

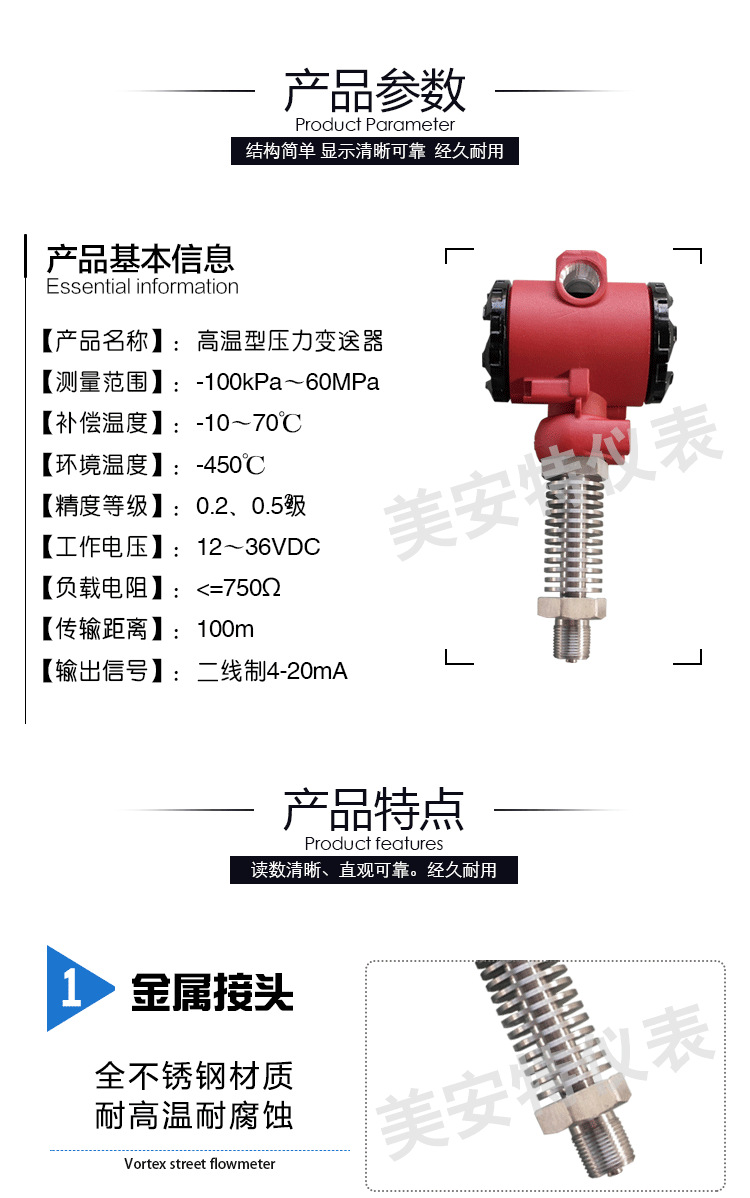

五、技术指标:
测量范围:0-10KPa~0-40MPa;
zui大过载:标准量程的2倍;
压力形式:表压、微差压;
精度等级:0.5%F·S;
电源电压:24VDC;
负载电阻:≤500Ω;
测量介质:蒸汽压力或气体、液体;
长期稳定性:±0.2% F·S/年;
环境相对湿度:0~95%;
补偿温度:0~70℃;
工作温度:-10~70℃。
结构特点:
外壳:全体不锈钢一体;
主体结构材料:31618Cr-12Ni-2.5Mo;
压力接口:M20×1.5;
自重:普通型1kg、带表头型1.2kg。
六、调试方法:
打开HSM接头,拧下不锈钢管,即可看到调零和满程电阻器,外接标准电源及电流表(0.2极以上),即可调整,步骤如下:
1在变送器没有加压的情况下,调节零点电阻器,使之输出电流4mA,
2变送器加压到满量程,调节满程电阻器,使之输出电流20mA,
3反复以上步骤两三次,直到信号正常。
4调节完毕,拧紧保护盖。
