电容式压力变送器

产品说明:

电容式压力变送器规格可按照客户实际情况定制,支持:电容式压力变送器非标定制

产品概述:

一、仪表概述:电容式压力变送器是引进国外先进技术和设备生产的新型变送器,关键原材料,元器件和零部件均源自进口,整机经过严格组装和测试,该产品具有设计原理先进、品种规格齐···

温馨提示:本产品(电容式压力变送器)型号众多,案例仅供参考,更多型号请联系客服!

  • 产品详情




一、仪表概述:
电容式压力变送器是引进国外先进技术和设备生产的新型变送器,关键原材料,元器件和零部件均源自进口,整机经过严格组装和测试,该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。由于外观上完全融合了目前国内zui为流行,为适合国内自动化水平的不断提高和发展。
二、测量原理:
电容式压力变送器过程压力通过两侧或一侧的隔离膜片、灌充液传至δ室的中心测量膜片。中心膜片是一个张紧的弹性元件,它对于作用在其上的两侧压力差产生相应变形位移,其位移与差压成正比,zui大位移约0.1mm,这种位移转变在电容极板上形成差动电容,由电子线路把差动电容转换成二线制的4~20mADC信号输出。

三、应用场合:
压力变送器主要用于测量气体、液体和蒸汽的压力,然后将其转换成4-20mA.DC信号输出。它可以测量排气系统、蒸馏塔、蒸发器和结晶器等的绝对压力。广泛用于石油、化工、电力、造纸、食品及市政等行业的全系列差压、压力、绝对压力计量。
四、性能特点:
1、超级的测量性能,用于压力、差压、液位、流量测量;
2、数字精度:+(-)0.05%;
3、稳定性:0.25%  60个月;
4、量程比:100:1;
5、测量速率:0.2S;
6、小型化(2.4kg)全不锈钢法兰,易于安装;
7、过程连接与其它产品兼容,实现测量;
8、世界上*采用H合金护套的传感器(技术),实现了优良的冷、热稳定性;
9、采用16位计算机;
10、标准4-20mA,带有基于HART协议的数字信号,远程操控支持向现场总线与基于现场控制的技术的升级。

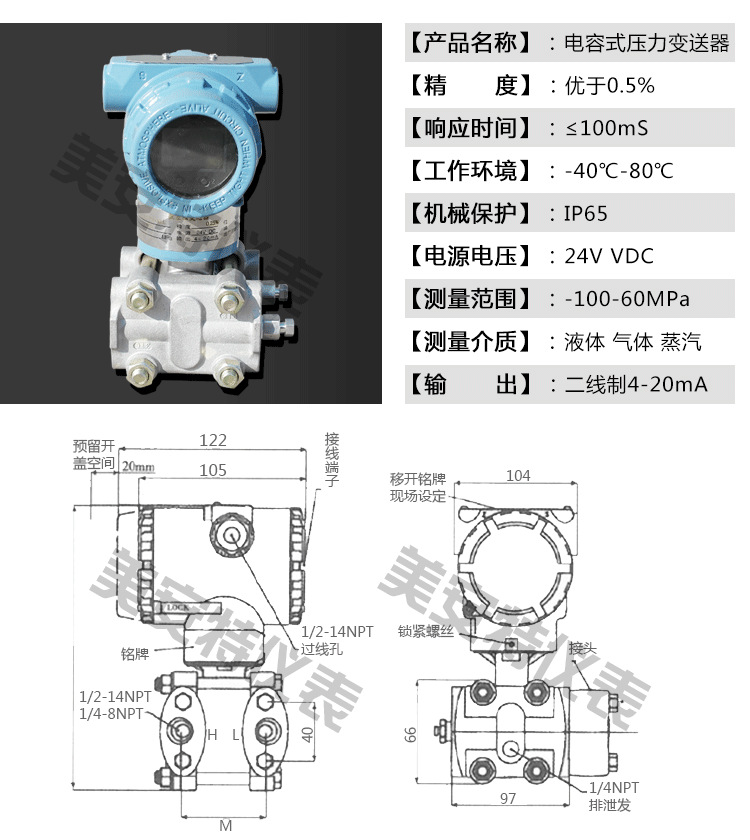

五、技术指标:
1、准确度: ±0.5%,±0.25%,±0.1%(智能型) ;
2、 死区: 无(≤0.1%) ;
3、稳定性: 六个月内不超过zui大量程的基本误差绝对值;
4、振动影响: 在任意轴向上,振动频率为200Hz时,误差为测量范围上限的±0.05%/g;
5、电源影响: 小于输出量程的0.005%/V ;
6、负载影响: 电源如果稳定,则负载没有影响 。
其它:
1、隔离膜片: 316不锈钢,哈氏合金C-276,蒙乃尔合金或钽;
2、排气/排液阀:316不锈钢,哈氏合金C,蒙乃尔合金;
3、法兰和接头: 316不锈钢,哈氏合金C或蒙乃尔合金;
4、接触介质“O"形环:丁晴橡胶,氟橡胶 ;
5、灌充液: 硅油或惰性油 ;
6、螺栓: 316L不锈钢;
7、电子壳体材料:低铜铝合金;
8、引压连接件: 法兰、NPTl/4,中心距54mm;接头NPTl/2或M20×l.5阳螺纹球锥面密封,带接头时 中心距50.8、54、57.2mm(NPT锥管螺纹符合GB/T12716-91) ;
9、信号线连接孔:Gl/2";
10、重量: 2.4kg(3851标准型) 。

六、日常使用注意事项:
1、切勿用高于36V电压加到变送器上,导致变送器损坏;
2、切勿用硬物碰触膜片,导致隔离膜片损坏;
3、被测介质不允许结冰,否则将损伤传感器元件隔离膜片,导致变送器损坏,必要时需对变送器进行温度保护,以防结冰;
4、在测量蒸汽或其他高温介质时,其温度不应超过变送器使用时的极限温度,高于变送器使用的极限温度必须使用散热装置;
5、测量蒸汽或其他高温介质时,应使用散热管,使变送器和管道连在一起,并使用管道上的压力传至变压器。当被测介质为水蒸气时,散热管中要注入适量的水,以防过热蒸汽直接与变送器接触,损坏传感器;
6、在压力传输过程中,应注意以下几点,
a、变送器与散热管连接处,切勿漏气;
b、开始使用前,如果阀门是关闭的,则使用时,应该非常小心、缓慢地打开阀门,以免被测介质直接冲击传感器膜片,从而损坏传感器膜片;
c、管路中必须保持畅通,管道中的沉积物会弹出,并损坏传感器膜片
所有,在使用智压变送器的时候一定牢记以上几点,以免造成不必要的损失。
