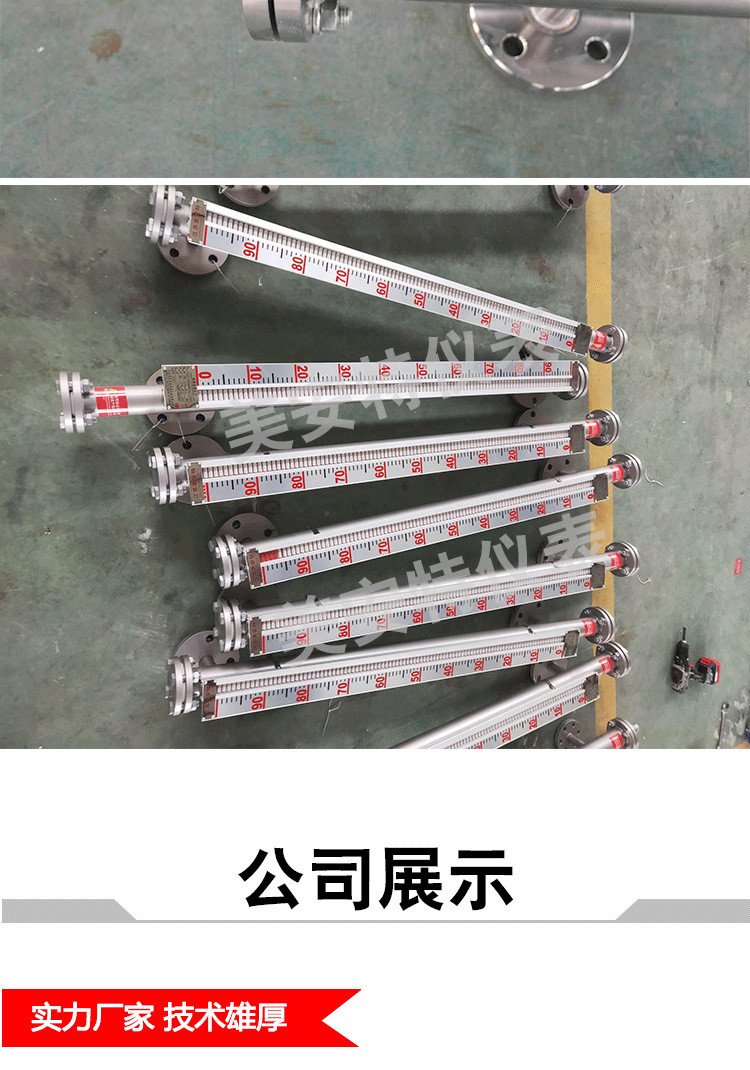

磁翻板液位计

产品说明：

磁翻板液位计规格可按照客户实际情况定制，支持：磁翻板液位计非标定制

产品概述：

磁翻板液位计是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准HG／T21584-95研制生产的产品。可用于各种塔、罐槽、球形容···

温馨提示：本产品(磁翻板液位计)型号众多，案例仅供参考，更多型号请联系客服！

产品详情

磁翻板液位计是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准HG／T21584-95研制生产的产品。可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目、读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。　　侧装式磁翻柱液位计的较显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警，控制或连锁；配上静压式液位变送器或干簧-电阻式液位变送器，可将液位，界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。该系列磁翻板液位计可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。

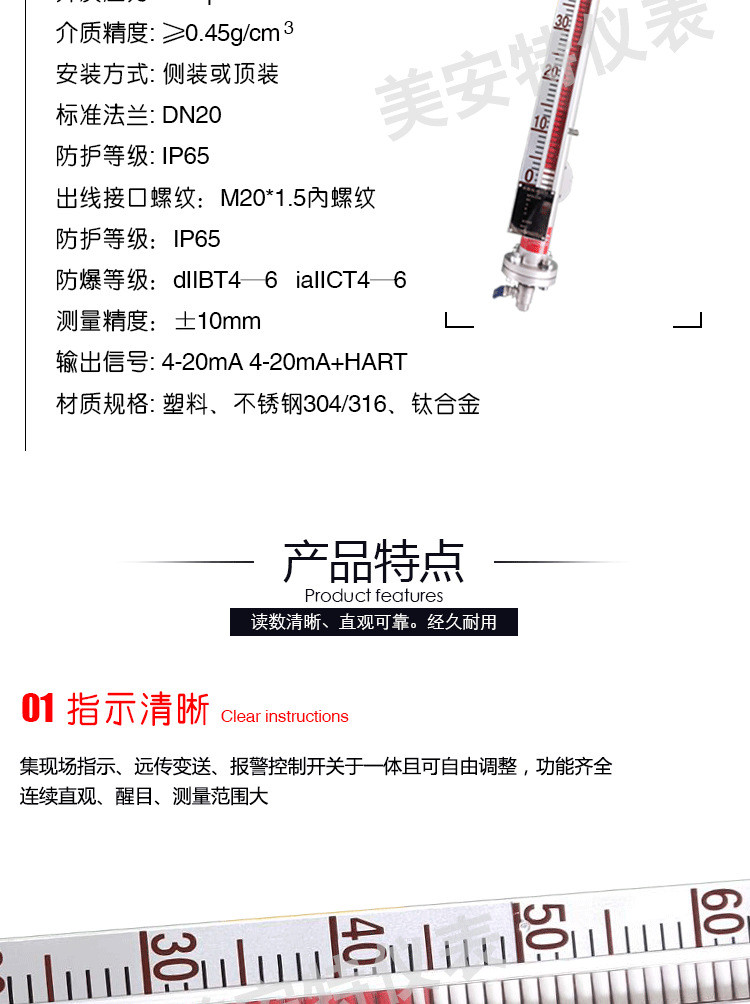

磁翻板液位计技术参数：

● 测量范围：300～15000mm

● 准确度： ±5mm，±10mm

● 翻柱直径：10mm,16mm

● 工作压力：≤2．5Mpa(2.5MPa以上可另行设汁)

防腐型≤0．6Mpa

● 介质密度：≥0．45g／cm3

● 介质密度差：≥0.15g／cm3(测量界位)

● 介质温度：-20℃　+250℃(特殊要求可达450℃)

● 介质粘度：≤0.4Pa·S，对于粘度大的介质或温度

低时易结品的介质，可根据用用户要求选

用加热型夹套式液位汁。

● 环境振动：频率≤25Hz，振幅≤0．5mm

● 跟随速度：≤0.08m/s

● 本厂出厂连接法兰尺寸：DN25，PNl.0(公制管)

● 连按法兰：采用化工部1998年较新颁布的

HG20592～20635-97法兰标准，若采

用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。

对于高压型侧装式磁性液位计连接法兰采用HG20595－用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在订货时注明。

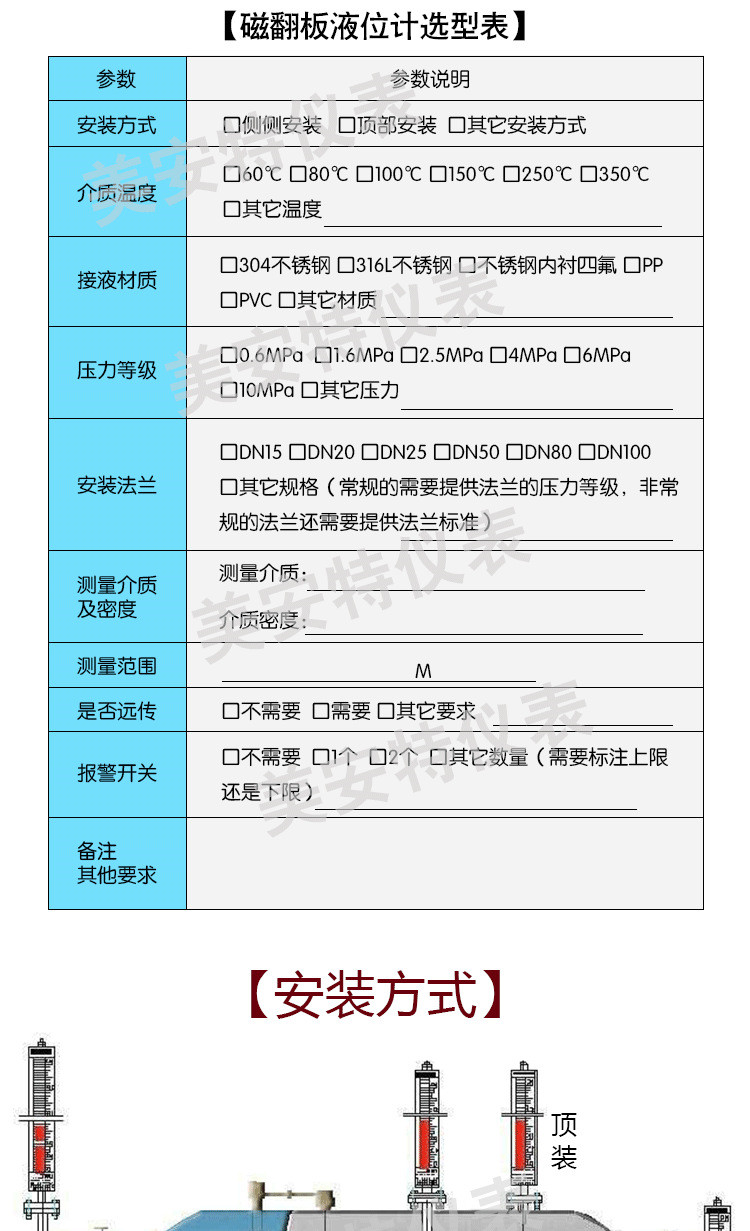

磁翻板液位计选型表

UHZ	磁翻板液位计
测量型式		25					侧侧安装式
		27					顶部安装式
		28					侧顶安装式
		29					侧底安装式
		26					底部安装式
显示方式			1				双面板式
			2				单面板式
			3				单带夜光型
			4				LED显示型
远传方式							无可省略
				L			远传型
防爆形式					O		普通型
					G		隔爆型
					Z		本安型
					F		配安全栅
液位控制						O	无
						S	（报警）开关

磁翻板液位计结构特点

磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

磁翻板液位计的结构特点

1、磁翻板液位计结构

液位计根据浮力原理，浮子在测量管内随液位的升降而上下移动，浮子内的永久磁钢通过磁耦合作用，驱动红、白色翻柱翻转180’液位上升时，翻柱由白色转为红色，下降时，翻柱由红色转为白色，从而实现液位的指示。

2、上下限开关输出

利用磁性浮子随液位移动，使安装在液位计立管设定位置上的簧片开关动作，实现开-关控制或报警。

3、液位计电远传

在磁翻板液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量元件依次动作，获得电阻信号变化，转换成0～10或4～20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示及控制。

磁翻板液位计安装维护

1、液位计安装必须垂直，以保证浮球组件在主体管内上下运动自如。

2、液位计主体周围不容许有导磁体靠近否则直接影响液位计工F确工作。

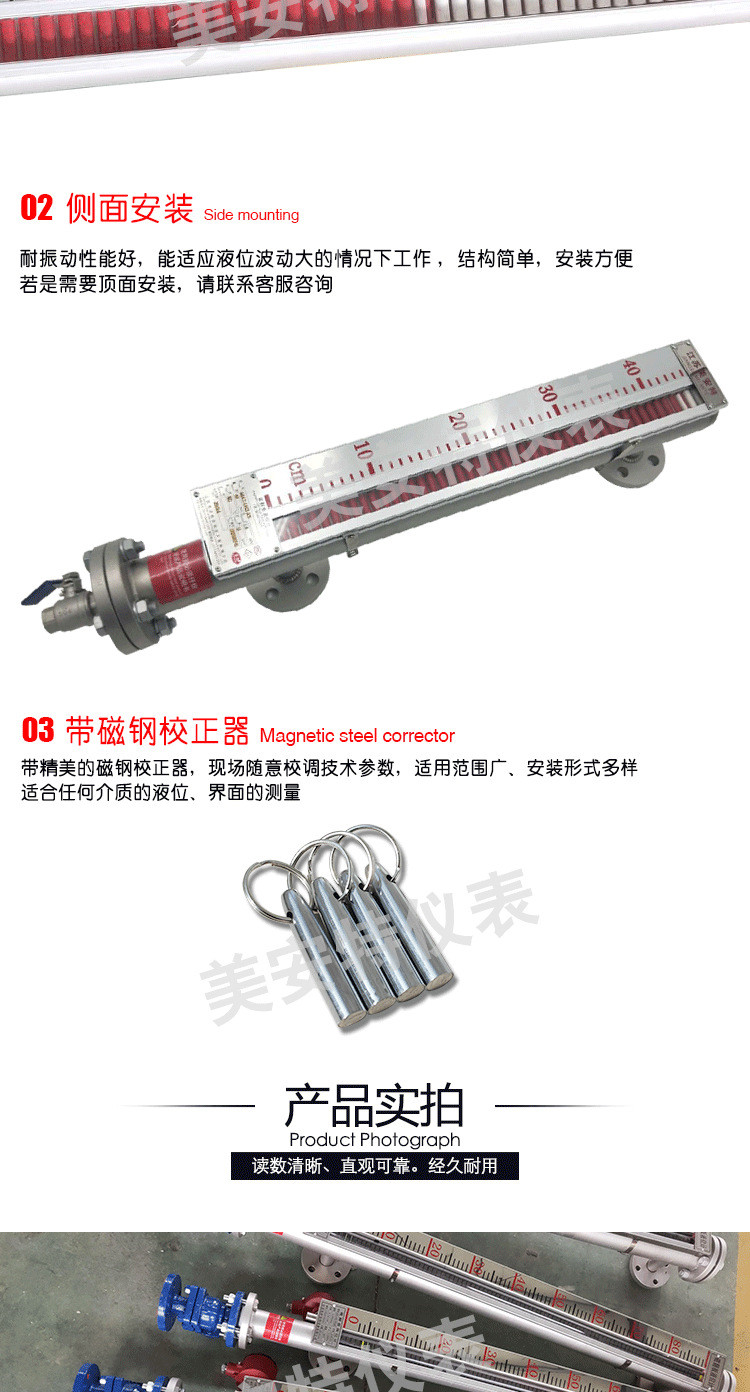

3、液位计安装完毕后，需要用磁钢进行校正对翻柱导引一次使零位以下显示红色，零位以上显示白色。

4、液位计投入运行时应先打开下引液管阀门让液体介质平稳进入主体管，避免液体介质带着浮球组件急速上升，而造成翻柱转失灵和乱翻。若发生此现象待液面平稳后可用磁钢重新校正。

6、根据介质情况，可定期找开排污法兰清洗主体管沉淀物质。

磁翻板液位计原理

UHZ液位计系列根据浮力原理和磁性耦合作用原理工作的。当被测容器中液位升降时，液位计主导管中的浮子也随之升降，浮子内永久磁钢通过磁耦合传递到现场指示器，驱动红、白（黑）翻柱或翻板翻转180°，液位上升时，翻柱或翻板由白（黑）色转为红色，当液位下降时，翻柱或翻板由红色转为白（黑）色，指示器的红、白（黑）界位处为容器内介质液位的实际高度，从而实现液位的指示。安装图产品结构原理：位置L1<300订货时应明显提出>3米、防腐型>2米）的液位计，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量， 10、磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性， 11、当配有远传配套仪表时需做到如下几条：

（1）、应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质），

（2）、远传配套仪表上感应面应面向和紧贴主导管，

（3）、远传配套仪表零位应与液位计零位指示处在同一水平线上，

（4）、远传配套仪表与显示仪表或工控机之间的连线好单独穿保护管敷设或用屏蔽二芯电缆敷设，

（5）、接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。

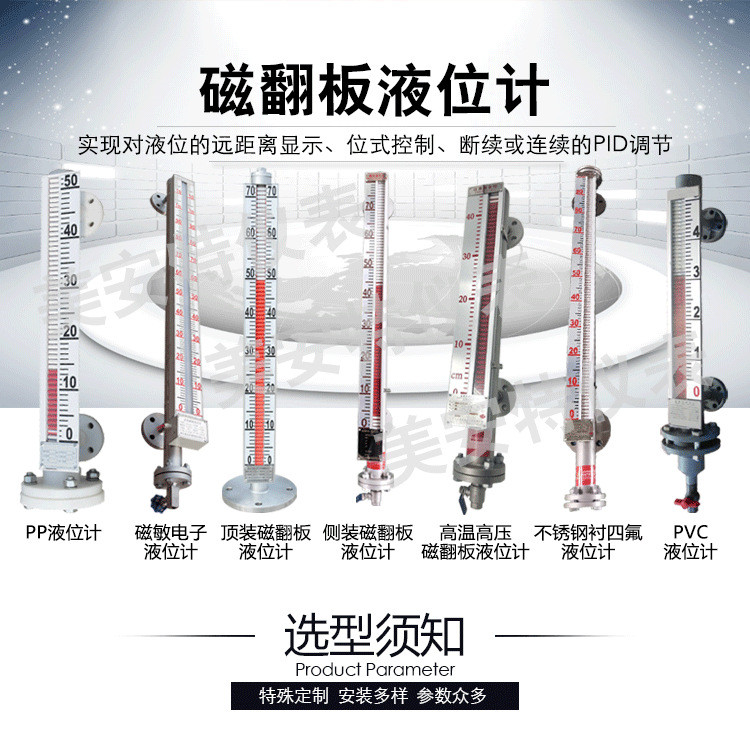

磁翻板液位计用途与适用范围：

类型	型号	适用范围及用途
普通型	UHZ -P	普通型浮子液位计是一种就地显示仪表，广泛应用于石油、化工、电力、轻工、环保等部门,对开口或承压容器中的液位进行连续显示。
防腐型	UHZ- F	特别适合于具有腐蚀性、毒性的液位测量指示（工作压力≤1.6MPa；测量范围≤2m）。
伴热型	UHZ- R	适用于测量粘度比较大，温度比较高或比较低的液体介质（该仪表需要使用伴热装置）。
高温型	UHZ- T	适用于容器压力小于10Mpa、温度在200℃～450℃之间的液体介质的液位连续测量。
高压型	UHZ- Y	适用于温度为200℃以下、过程压力高于10Mpa（20Mpa以下）的密闭容器内，测量液体介质的液位情况。
高温高压型	UHZ- H	适用于温度高于200℃、过程压力高于10Mpa（20Mpa以下）的密闭容器内，测量液体介质的液位情况。
防爆型	UHZ -B	适用于在易燃易爆环境里、需要电信号远程传输的情况，该仪表带4mA～20mA电流信号或上下限报警设定的液位变送器等电子装置。
顶装型	UHZ -D	适用于各种地下流动介质储罐，可在地面上显示液位。不适合于强烈振动和强磁的工作场合（工作压力≤1.6MPa；测量范围≤2m）。

注：1、对于含有固体悬浮杂质、铁磁性杂质的容器我公司可提供过滤装置；

2、带有变送输出电信号的液位计，其介质温度不超过100℃或者需要做降温处理。
